Descrizione

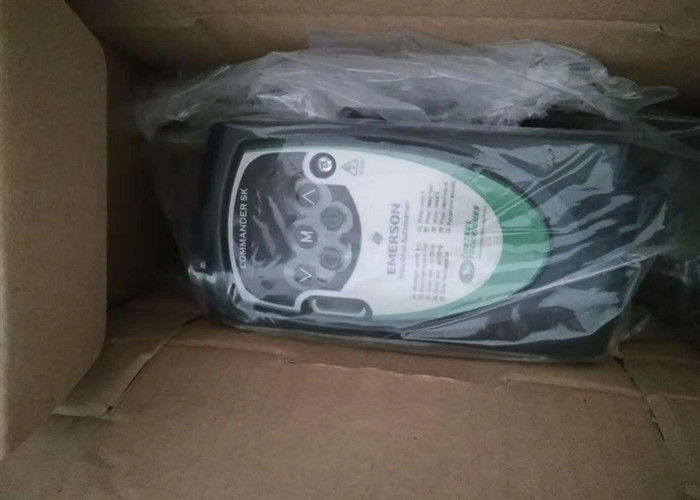

Tecniche di controllo Azionamenti alternativi, Commander SK Serie Item# SKB1100075 - DRIVE, AC, 1HP, 240V, 4A, CT, 115V 1-Ph In, 1HP 4A VT W/DB Trans, 8.1"Hx3.4"Wx6.2"D
Informazioni della serie SK CommanderControllo vettoriale a circuito aperto di uso generale0,25 a 132 kW (0,33 a 200 CV) 120V, 240V, 480V, 575V, 690VNEMA 1 (IP20)
The Commander SK is a simple to use compact drive suitable for a variety of applications demanding high cycle rates and tight speed control to fan and pump applications requiring optimum energy savings.Semplice installazione ‐ scegliere tra il montaggio a pannello o il montaggio DIN-rail (fino a 2 CV)i 10 parametri più utilizzati sono sulla parte anteriore dell'unità che coprono il 90% delle applicazioni.Scegliere tra nove modalità di I/O preconfigurateFiltro EMC integrato 4a 1ph tecniche di controllo Emerson inverter comandante sk x 0,75kw 110vac
Specificità
| Categoria dell'articolo |
Azionamenti |
|---|
| Sottocategoria |
Climatizzazione |
|---|
| Fase di ingresso |
1 |
|---|
| Applicazione |
Industria |
|---|
| Ampere (CT) |
4 Ampere |
|---|
| Ampere (VT) |
4 Ampere |
|---|
| Frequenza massima |
550 Hertz |
|---|
| Tipo di frenata |
Iniezione di corrente continua;incluso il transistor di frenata dinamica |
|---|
| AC Line Regenerative? |
- No, no. |
|---|
| Ciclo chiuso |
- No, no. |
|---|
| Livello massimo di controllo del motore |
Vettore a circuito aperto (Vettore senza sensore) |
|---|
| Controlli dell'operatore |
Costruito |
|---|
| Classificazione degli involucri |
NEMA 1; IP20 |
|---|
| Commenti |
La guida ha prese d'aria aperte, il pannello di controllo standard dispone di un display a 7 cifre a LED, il display LCD è disponibile. |
|---|
| Montaggio |
Pavimento |
|---|
| Pacco |
SKBIP20 |
|---|
| Altezza |
8.1 pollici |
|---|
| Larghezza |
3.4 pollici |
|---|
| Profondezza |
6.2 pollici |
|---|
| H x W x D |
8.1 in x 3,4 in x 6,2 in |
|---|
| Peso netto |
3 libbre |
|---|
| Peso lordo |
3 libbre |
|---|
| uscita |
0.75 KW |
|---|
| HP (CT) |
1 cavallo di potenza |
|---|
| HP (VT) |
1 cavallo di potenza |
|---|
| VAC nominale di ingresso |
120 volt di corrente alternata |
|---|
| Intervallo di ingresso VAC |
Da 108 a 132 volt AC |
|---|
| corrente |
4 A |
|---|
| fase |
1 FASE |
|---|
Unidrive M: compatibilitàComandante SK e Unidrive SP
Meccanica
• Dimensioni fisiche, pesi e impronta di montaggio superficiale compatibili.
• Quando si aggiornano le unità di montaggio superficiale, i fori di montaggio esistenti possono essere riutilizzati, eliminando la necessità di perforazioni aggiuntive.
Altri dispositivi
• Il cablaggio di alimentazione e controllo adotta la stessa filosofia di Commander SK e Unidrive SP.
Parametri
• La stessa struttura di menu e parametri è adottata da Unidrive M.
• I parametri possono essere trasferiti da Unidrive SP a Unidrive M utilizzando una smartcard.
• Unidrive M Connect può essere utilizzato per trasferire i parametri da Unidrive SP e Commander SK a Unidrive M.
Programmi software
• Il modulo opzionale SI-Applications Plus può compilare programmi SyPTPro per Unidrive M.
