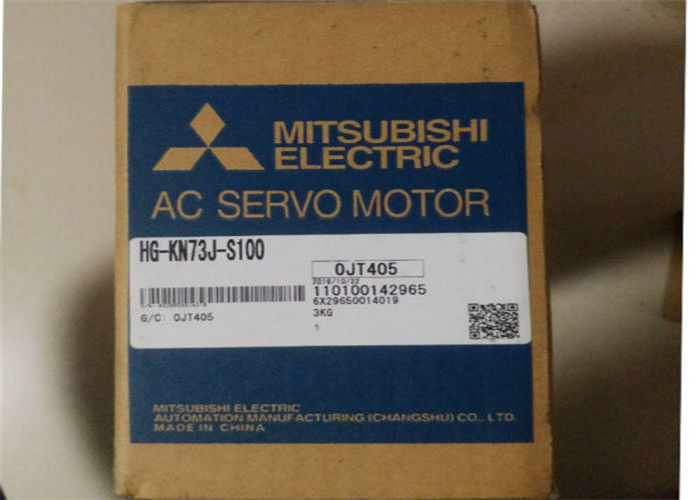

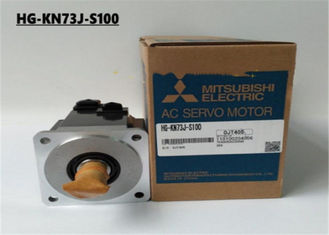

HG-KN73J-S100 Servomotore Industriale Mitsubishi 0,75 KW 3000 giri/min.
Dettagli:
| Luogo di origine: | Giappone |
| Marca: | Mitsubishi |
| Certificazione: | CE |
| Numero di modello: | HG-KN73J-S100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Nuovo pacchetto originale |
| Tempi di consegna: | 5-8days |
| Termini di pagamento: | T/T, PayPal, L/C |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Output nominale:: | 400 W. | Velocità di srated:: | 3000 rpm |
|---|---|---|---|
| Specifiche dell'alimentazione: | 200-230VAC 3-Fase | Marca: | MITSUBISHI INDUSTRIAL SERVO MOTORE |
| Articolo modello: | HG-KN73J-S100 | Piano di originale: | Giappone |
| Risposta di frequenza: | 2,3 kHz | Capacità di uscita valutata: | 2KW |
| Evidenziare: | servomotore AC,servomotore elettrico |
||
Descrizione di prodotto
Servomotore industriale Mitsubishi HG-KN73J-S100 da 0,75 kW 3000 giri/min.
HG-KN73J-S100 Descrizione
Il Mitsubishi HG-KN73J-S100 è un servomotore a bassa inerzia e piccola capacità della serie HG di Mitsubishi Electric. È progettato per applicazioni di automazione industriale ad alte prestazioni che richiedono una risposta rapida, un posizionamento preciso e un funzionamento affidabile. Questo motore è progettato per eccellere in operazioni ad alta frequenza e scenari di accelerazione/decelerazione elevata, rendendolo un componente versatile nelle moderne apparecchiature di produzione e lavorazione.
HG-KN73J-S100 Caratteristiche
- •
Alte prestazioni e precisione: Dotato di un encoder incrementale a 17 bit (131.072 impulsi/giro), garantisce un'eccezionale precisione di posizionamento e un funzionamento stabile a bassa velocità
. - •
Risposta rapida: Il design a bassa inerzia consente una rapida accelerazione e decelerazione, migliorando le prestazioni dinamiche del sistema e riducendo i tempi di posizionamento
. - •
Costruzione robusta: Presenta una struttura completamente chiusa e autoraffreddante con un grado di protezione IP65, che lo rende resistente a polvere e getti d'olio, adatto per ambienti industriali gravosi
. - •
Supporto di controllo avanzato: Supporta varie modalità di controllo tra cui controllo di posizione, controllo di velocità, controllo di coppia e controllo push. Offre funzioni avanzate come interpolazione lineare/circolare, controllo di alimentazione a dimensione fissa e cambio di posizione target
. - •
Facile messa a punto e soppressione delle vibrazioni: Dispone di una messa a punto avanzata one-touch per una regolazione semplificata del guadagno e controllo avanzato delle vibrazioni II per sopprimere le vibrazioni a bassa frequenza, riducendo i tempi di assestamento e migliorando il ritmo di produzione
. - •
Paraolio: Viene fornito con un paraolio sull'albero, migliorando la sua durata in ambienti in cui potrebbe essere esposto a nebbia o spruzzi d'olio
.
HG-KN73J-S100 Specifiche e materiale/applicazione
- •
Materiale: Sebbene i dettagli specifici dei materiali (ad esempio, lega dell'alloggiamento, tipo di magnete) non siano esplicitamente elencati nei risultati della ricerca, i servomotori sono tipicamente dotati di alloggiamenti robusti (spesso in lega di alluminio), avvolgimenti in rame di alta qualità e magneti a terre rare per prestazioni e durata ottimali.
- •
Applicazioni principali: Questo motore è ampiamente utilizzato in vari macchinari di automazione industriale in cui precisione e affidabilità sono fondamentali
.- •
Macchine utensili
- •
Macchine per stampaggio a iniezione
- •
Apparecchiature per la produzione di semiconduttori
- •
Grandi sistemi di movimentazione/trasporto materiali
- •
Presse
- •
HG-KN73J-S100 Parametri chiave
I parametri tecnici chiave per l'HG-KN73J-S100 sono riassunti nella tabella seguente.
|
Categoria di parametri |
Specifiche |
Unità |
|---|---|---|
| Potenza nominale | 0,75 | kW |
| Coppia nominale | 2,4 | N·m |
| Coppia massima | 7,2 | N·m |
| Velocità nominale | 3000 | giri/min |
| Velocità massima | 5000 | giri/min |
| Velocità istantanea consentita | 5750 | giri/min |
| Corrente nominale | 4,8 | A |
| Corrente massima | 14 | A |
| Tasso di potenza (alla coppia nominale continua) | 44,5 | kW/s |
| Momento di inerzia (J) | 1,28 x 10⁻⁴ | kg·m² |
| Rapporto di inerzia del carico consigliato | 15 volte o meno | - |
| Tipo e risoluzione dell'encoder | Incrementale, 17 bit (131.072 impulsi/giro) | - |
| Classe di protezione | IP65 (esclusa la parte passante dell'albero) | - |
| Paraolio | Sì | - |
| Classe termica | 130 (B) | - |
| Peso | Circa 3 | kg |
| Carico ammissibile sull'asse Radiale Spinta | 392 147 | N N |
| Temperatura ambiente Funzionamento Stoccaggio | da 0 a +40 -15 a +70 | °C °C |
Specifiche
| Marchio | Mitsubishi |
| Numero modello | HG-KN73J-S100 |
| Potenza nominale (kW) | 0,75 |
| Coppia nominale (Nm) | 2,4 |
| Coppia massima (Nm) | 7,2 |
| Velocità nominale (giri/min) | 3000 |
| Velocità massima (giri/min) | 5000 |
| Corrente nominale (A) | 4,8 |
| Corrente massima [A] | 14 |
| Rilevatore di velocità/posizione | Encoder a 17 bit comune alla posizione assoluta/incrementale |
| Massa (kg) | 4,0 |
