IC200CHS101 GE introdotto o uscita che interpone stile di sconnessione 16 punti. La base ha un singolo coltello-commutatore
Dettagli:
Luogo di origine: | c |
Marca: | GE |
Numero di modello: | IC200CHS101 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | NUOVO in scatola originale |
Tempi di consegna: | 5-8 giorni del lavoro |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 100 |
Informazioni dettagliate |
|||
Marca: | Ge | Modello: | IC200CHS101 |
---|---|---|---|
Origine: | U.S.A. | Garanzia: | 1 anno |
Evidenziare: | servomotore a macchina ewing,servomotore elettrico |
Descrizione di prodotto

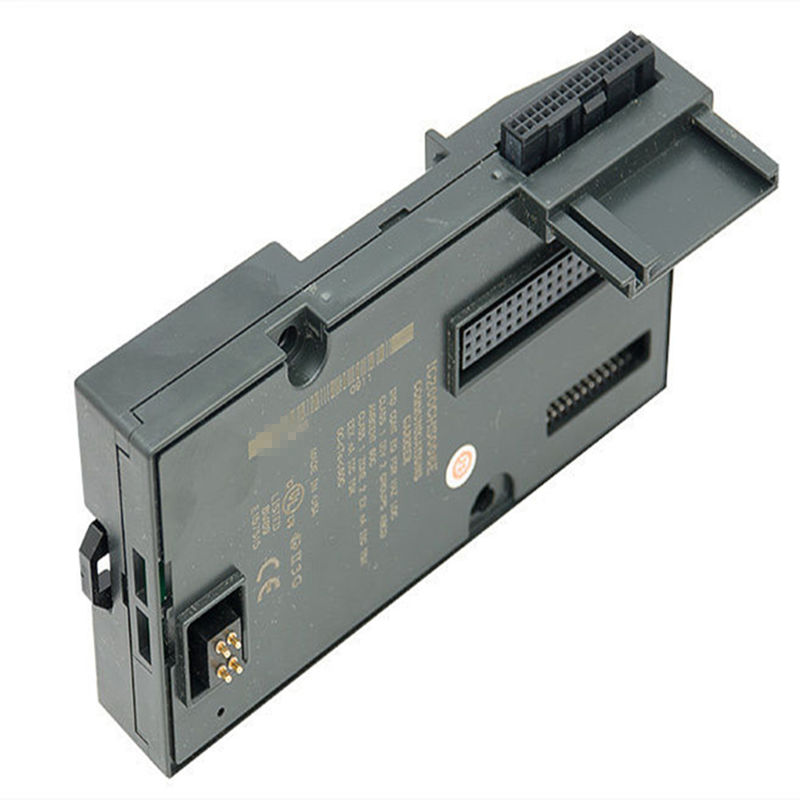

IC200CHS101 Base di interposizione per ingresso o uscita, stile disconnessione 16 punti. La base ha un interruttore a coltello individuale
Basi di interposizione I/O
Le basi di disconnessione di interposizione VersaMax I/O consentono all'IC200CHS003 di collegarsi a un'ampia gamma di basi di terminazione. Le basi relè forniscono protezione aggiuntiva e uscite con amperaggio più elevato. Le basi di disconnessione consentono all'utente di scollegare facilmente i segnali, su base per punto, dal modulo I/O.
IC200CHS003 | IC200CHS101 | IC200CHS102 | IC200CHS111 | |
Nome del prodotto | Supporto I/O VersaMax, Stile connettore. Un cavo di collegamento (IC200CBL1xxx) e base di interposizione (IC200CHS011, CHS012, CHS014, CHS015, IC200CHS1xx o IC200CHS2xx) sono necessari. Questo supporto può essere utilizzato con tutti i moduli I/O VersaMax ECCETTO i seguenti, a causa di delle loro elevate esigenze di isolamento: IC200MDL144 Ingresso 240 VAC 4 punti isolati Modulo; IC200MDL244 Ingresso 240 VAC 8 punti isolati Modulo; IC200MDD850 Misto 240 VAC isolato 4 punti / Uscita relè 2,0 A Modulo isolato a 8 punti Interposizione ingresso o uscita |
Stile disconnessione 16 punti. La base ha un interruttore a coltello individuale per ogni segnale e terminale comune e il suo pin corrispondente sul connettore del cavo VersaMax. Richiede IC200CHS003 e un cavo di collegamento IC200CBL1xxx Interposizione espansione ingresso o uscita |
Stile disconnessione 16 punti. La base ha un interruttore a coltello individuale disconnessione per ogni segnale e terminale comune e il suo pin corrispondente sul connettore del cavo VersaMax. Richiede una base principale IC200CHS101, non può essere collegata direttamente a IC200CHS003. Base relè di interposizione I/O |
(relè sostituibili), con fusibile (8 amp, sostituibile), 16 punti. I relè su questi terminali di interposizione sono destinati a essere controllati con standard moduli di uscita VersaMax da 24 VDC 0,5 A (IC200MDL740 e IC200MDL750 utilizzando base IC200CHS003 e collegati da IC200CBL1xxx). Stato del ciclo di vita |
Attivo | Tipo di terminazione sul campo | Tipo di terminazione sul campo | Tipo di terminazione sul campo | Tipo di terminazione sul campo |
Integrato | Non integrato | Stile di terminazione del cablaggio | Stile di terminazione del cablaggio | Stile di terminazione del cablaggio |
Connettore | Scatola | Connettori terminali rimovibili | Connettori terminali rimovibili | Connettori terminali rimovibili |
N/A | Richiede un | Tensione di ingresso | Tensione di ingresso | Tensione di ingresso |
N/A | Richiede un |
escluso MDL144, 244, 331, 730 e MDD840, 843, 850. 0-125 VDC, 5/24/125 VDC |
escluso MDL144, 244, 331, 730 e MDD840, 843, 850. 0-125 VDC, 5/24/125 VDC |
e MDL750 Tensione di uscita |
N/A | Richiede un |
escluso MDL144, 244, 331, 730 e MDD840, 843, 850. 0-125 VDC, 5/24/125 VDC |
escluso MDL144, 244, 331, 730 e MDD840, 843, 850. 0-125 VDC, 5/24/125 VDC |
nominale; 0-265 VAC (47-63 Hz), 120/240 VAC nominale Corrente di carico per punto |
N/A | Richiede un | Richiede un | Richiede un |
2,0 A per 5-30 VDC, 0,2 A per 31-125 VDC (Fusibile sostituibile) Protezione |
N/A | Richiede un | Richiede un | Richiede un | Punti per comune |
N/A | Richiede un | Richiede un | Richiede un | Dimensioni (L x A x P) |
66,8 mm (2,63 pollici) x 133,4 mm |
(5,25 pollici) x 70 mm (2,75 pollici), esclusa l'altezza della guida DIN Cavi |
(4,95 pollici) x 65 mm (2,6 pollici), esclusa l'altezza della guida DIN Cavi |
(4,95 pollici) x 65 mm (2,6 pollici), esclusa l'altezza della guida DIN Cavi |
(4,95 pollici) x 73 mm (2,8 pollici), esclusa l'altezza della guida DIN Cavi |
Richiede un |
cavo IC200CBL1xxx |
cavo IC200CBL1xxx |
Richiede un |
cavo IC200CBL1xxx |
