AJ65SBTCF1-32D Descrizione

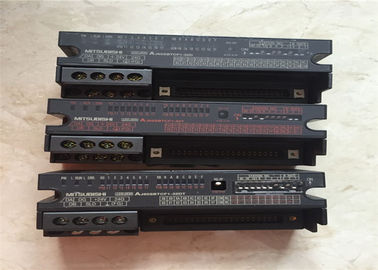

Il Mitsubishi AJ65SBTCF1-32D è un modulo di ingresso digitale remoto CC-Link compatto e ad alta densità progettato per sistemi di automazione industriale. Fornisce 32 punti di ingresso DC di tipo sink (comune negativo) con un connettore FCN a 40 pin a un tocco per un cablaggio rapido e ordinato. Come stazione I/O remota sulla rete CC-Link, raccoglie in modo efficiente i segnali da sensori di campo, interruttori e dispositivi a contatto, trasmettendo dati in tempo reale al controller PLC principale. Il suo design salvaspazio e l'elevata immunità ai disturbi lo rendono ideale per configurazioni I/O ad alta densità nei quadri di controllo.
AJ65SBTCF1-32D Caratteristiche principali
- Ingresso DC sink ad alta densità a 32 punti per un'acquisizione efficiente dei segnali
- Connettore FCN a 40 pin a un tocco per un cablaggio rapido e tempi di installazione ridotti
- Compatibile con CC-Link Ver.1.1, occupa 1 stazione I/O remota
- Isolamento optoisolatore tra circuiti di ingresso e logica interna per una forte resistenza ai disturbi
- Tempo di risposta rapido dell'ingresso per il rilevamento di segnali in tempo reale
- Indicatori LED per alimentazione, stato della rete e monitoraggio del segnale di ingresso
- Alloggiamento sottile e compatto per un layout del cabinet efficiente in termini di spazio
- Montaggio su guida DIN per installazione industriale standard
- Ampio intervallo di temperatura operativa per prestazioni stabili in ambienti difficili
- Conforme agli standard CE, UL/cUL e RoHS
AJ65SBTCF1-32D Materiali e applicazioni
Materiali
- Alloggiamento: Termoplastica ad alta resistenza e ignifuga (UL 94 V‑0)
- Connettore: Connettore industriale FCN a 40 pin a un tocco
- Scheda PCB interna: Scheda epossidica in vetro FR‑4 con layout del circuito stabile
- Componenti di isolamento: Optoisolatori di grado industriale
- Terminali: Contatti interni placcati in oro per una trasmissione affidabile del segnale
Applicazioni tipiche
- Automazione di fabbrica e monitoraggio dei segnali di linea di produzione
- Collegamento di sensori di prossimità, sensori fotoelettrici e finecorsa
- Macchinari per imballaggio, stampa e tessili
- Acquisizione segnali I/O per macchine utensili
- Sistemi di trasporto a nastro e attrezzature per la movimentazione dei materiali
- Linee di produzione e assemblaggio automobilistico
- Sistemi di controllo distribuiti industriali generali
AJ65SBTCF1-32D Parametri importanti
| Parametro |
Specifiche |
| Codice prodotto |
AJ65SBTCF1-32D |
| Marca |
Mitsubishi Electric |
| Serie |
I/O Remoto CC-Link |
| Tipo di ingresso |
Ingresso DC di tipo sink (comune negativo) |
| Numero di ingressi |
32 punti |
| Tensione di ingresso nominale |
DC 24V |
| Intervallo di tensione di ingresso |
DC 19.2 ~ 26.4V |
| Corrente di ingresso |
Circa 7mA per punto |
| Tensione ON |
≥ 14V |
| Tensione OFF |
≤ 6V |
| Tempo di risposta dell'ingresso |
Circa 1.5ms |
| Isolamento |
Isolamento optoisolatore |
| Tensione di isolamento |
AC 500V per 1 minuto |
| Resistenza di isolamento |
≥ 10 MΩ (DC 500V) |
| Rete |
CC-Link Ver.1.10 |
| Occupazione stazione |
1 stazione |
| Connettore |
Connettore FCN a 40 pin a un tocco |
| Montaggio |
Guida DIN da 35 mm |
| Temperatura operativa |
0 ~ +55°C |
| Temperatura di stoccaggio |
-20 ~ +75°C |
| Umidità operativa |
10 ~ 90% RH (senza condensa) |
| Peso |
Circa 0.2 kg |
| Certificazioni |
CE, UL, cUL, RoHS |
