Alimentatore ridondante universale Mitsubishi modello AJ65VBTCE2-16T
AJ65VBTCE2-16T Descrizione

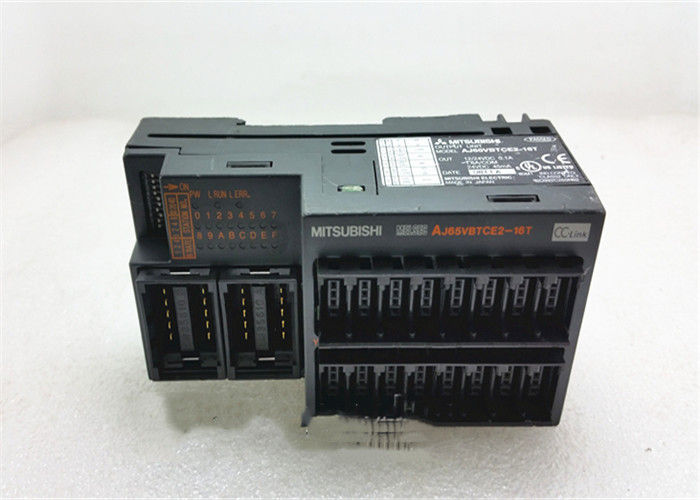

Il Mitsubishi AJ65VBTCE2-16T è un modulo I/O remoto compatto CC-Link con 16 uscite a transistor di tipo sink (NPN). È progettato per sistemi di controllo distribuiti per pilotare carichi DC come elettrovalvole, spie luminose, relè e piccoli attuatori. Dotato di connettori per sensori E-CON standard industriali per un cablaggio rapido e senza attrezzi e un'elevata immunità ai disturbi tramite isolamento optoisolatore, questo modulo garantisce un controllo affidabile in tempo reale negli ambienti di automazione industriale.
AJ65VBTCE2-16T Caratteristiche principali
- Uscita a transistor di tipo sink (NPN) a 16 punti per un efficiente controllo dei carichi DC
- Connettore per sensori E-CON standard industriali per un cablaggio rapido e affidabile senza attrezzi
- Comunicazione CC-Link ad alta velocità (fino a 10 Mbps) con occupazione di 1 stazione
- Isolamento optoisolatore per un'eccellente immunità ai disturbi e integrità del segnale
- Protezione integrata contro sovraccarico, sovratensione e surriscaldamento
- Tempo di risposta rapido (≤1 ms per entrambe le transizioni ON/OFF) per un controllo preciso
- Design compatto montabile su guida DIN per un'installazione salvaspazio
- Ampio intervallo di temperatura operativa e robusta classificazione industriale
- Conforme agli standard internazionali di sicurezza e qualità
AJ65VBTCE2-16T Materiali e applicazioni
Materiali
- Alloggiamento: Plastica tecnica ad alta resistenza autoestinguente (UL94 V-0)
- PCB: Scheda a circuito stampato in vetro epossidico FR-4 ad alte prestazioni per stabilità termica
- Connettori: Connettori per sensori E-CON in lega di rame nichelata per resistenza alla corrosione e trasmissione affidabile del segnale
- Componenti interni: Transistor di grado industriale, optoisolatori e circuiti di protezione
Applicazioni tipiche
- Linee di assemblaggio automatizzate e sistemi di trasporto
- Macchine per imballaggio, stampa e tessili
- Macchine utensili e attrezzature per saldatura automatica
- Controllo di elettrovalvole, spie luminose e piccoli relè
- Meccanismi di movimentazione, smistamento e posizionamento dei materiali
- Attrezzature per la produzione di semiconduttori ed elettronica
AJ65VBTCE2-16T Parametri importanti
| Parametro |
Specifiche |
| Codice articolo |
AJ65VBTCE2-16T |
| Marca |
Mitsubishi Electric |
| Serie |
CC-Link |
| Tipo |
Modulo di uscita a transistor remoto |
| Numero di punti di uscita |
16 punti |
| Logica di uscita |
Sink (NPN) |
| Tensione nominale del carico |
DC 12V / 24V |
| Corrente nominale del carico |
0.1 A per punto |
| Corrente totale del carico (Comune) |
1.6 A per terminale comune |
| Corrente di dispersione OFF |
≤ 0.1 mA |
| Caduta di tensione ON |
≤ 0.1 V (Tipico a 0.1 A); ≤ 0.2 V (Max a 0.1 A) |
| Tempo di risposta |
OFF → ON: ≤ 1 ms; ON → OFF: ≤ 1 ms (carico resistivo) |
| Isolamento |
Isolamento optoisolatore |
| Comunicazione |
CC-Link Ver.1 |
| Stazioni occupate |
1 stazione |
| Alimentazione |
DC 24V (10.2 ~ 26.4 V, tolleranza ±5%) |
| Consumo di corrente interno |
45 mA (Tipico) |
| Alimentazione esterna |
DC 10.2 ~ 26.4 V (±5% di tolleranza) |
| Tipo di terminale |
E-CON (connettore sensore) |
| Temperatura operativa |
0°C ~ +55°C |
| Temperatura di stoccaggio |
-20°C ~ +75°C |
| Umidità operativa |
10% ~ 90% RH (senza condensa) |
| Montaggio |
Montaggio su guida DIN |
| Dimensioni |
100 × 50 × 45.5 mm (L × A × P) |
| Peso |
Circa 0.1 kg |
| Certificazioni |
CE, UL, RoHS |
