AJ65BT-64DAV Mitsubishi Modello Universale Modulo di alimentazione ridondante 12/24VDC (0.5A)

AJ65BT-64DAVDescrizione

AJ65BT-64DAVCaratteristiche chiave

• Fonte di uscita di tensione analogica a 4 canali: Fornisce 4 canali indipendenti di uscita di tensione analogica di precisione, ciascuno con un range da -10V a +10V DC.
• Alta risoluzione e precisione: binario codificato a 16 bit (12 bit effettivi) con risoluzione di 5 mV, garantendo una conversione del segnale ad alta precisione.
• Velocità di conversione rapida: 1 ms per tempo di conversione del canale per la risposta di controllo in tempo reale.
• Compatibilità della rete CC-Link: Supporta una stazione di dispositivo remoto CC-Link Ver.1 con velocità di comunicazione fino a 10 Mbps.
• Configurazione flessibile della stazione: occupa 2 stazioni della rete CC-Link, il numero della stazione è impostato tramite l'interruttore DIP (0-63).
• Isolamento completo: isolamento del trasformatore tra l'alimentazione esterna e le uscite analogiche; isolamento AC a 500 V per una maggiore immunità al rumore.
• Protezione dell'output: Protezione integrata da cortocircuito per tutti i canali di uscita analogici per evitare danni al modulo.
• Offset e guadagno regolabili: impostazioni di offset e di guadagno configurabili dall'utente per la taratura e la regolazione di precisione.
• Compatibilità a largo carico: funziona con resistenza al carico esterno da 2kΩ a 1MΩ per una connettività versatile.
• LED diagnostici: dotato di indicatori di stato per il monitoraggio della comunicazione e del funzionamento del modulo.
• Certificazioni globali: è conforme alle norme UL, cUL, CE (EMC/RoHS) e KC (EMC).
• DIN-Rail Montabile: progettazione compatta per una facile installazione del DIN-rail negli armadi di controllo.

AJ65BT-64DAVMateriali e applicazioni

Materiale

• Abitazione: termoplastici industriali ad alta resistenza, ignifughi (UL94 V-0) resistenti alle vibrazioni e alle sollecitazioni meccaniche.
• Tavola di circuito: PCB in vetro epossidico FR-4 a più strati con tracce di segnale di precisione per un'uscita analogica stabile.

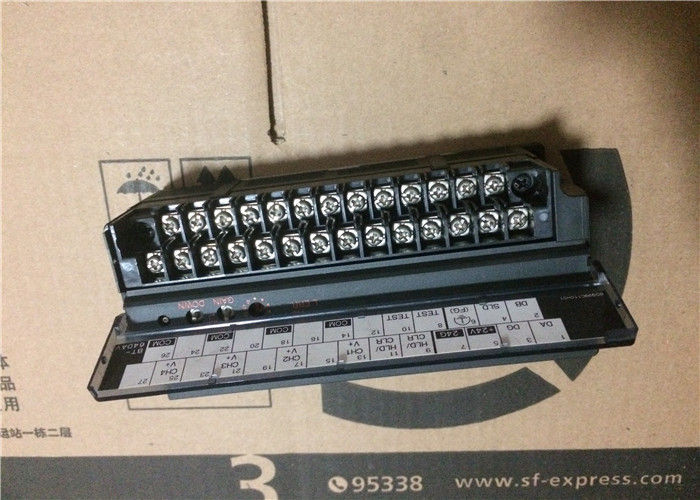

• Blocco terminale: blocco terminale in 27 punti a 2 pezzi (viti M3.5) per cablaggi sicuri e affidabili.
• Componenti interni: convertitori D/A di livello industriale, resistori ad alta stabilità, condensatori e trasformatori per il funzionamento a lungo termine.
• Termini: contatti in lega di rame nichelati per resistenza alla corrosione e ottimale conduttività elettrica.

Applicazioni tipiche

• Controllo dei processi industriali: controllo preciso di valvole, attuatori e regolatori nei sistemi chimici, petrolchimici e di trattamento delle acque.
• Automazione di fabbrica: controllo della velocità per i motori, controllo della posizione per i cilindri e controllo della tensione per le linee di elaborazione della trama.
• Attrezzature di prova e misura: generazione di segnali di tensione di riferimento per macchine e sensori di prova automatizzati.
• Macchine per imballaggio: Controllo della temperatura di tenuta, della pressione e del posizionamento nelle linee di imballaggio.
• Sistemi di movimentazione dei materiali: controllo analogico della velocità del trasportatore, del posizionamento del sollevamento e dei meccanismi di smistamento.
• Sistemi HVAC: controllo preciso degli ammortizzatori, delle valvole e degli azionamenti a frequenza variabile.
• Trasformazione degli alimenti e delle bevande: controllo dei flussi, dei rapporti di miscelazione e della regolazione della temperatura.

AJ65BT-64DAVParametri importanti
