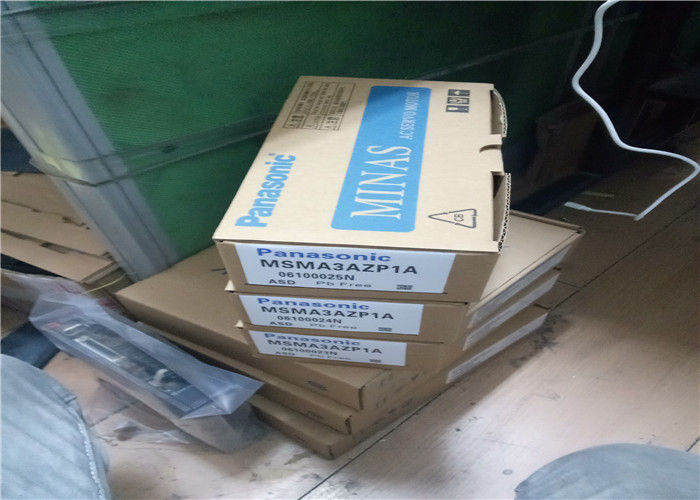

Panasonic AC Industrial Servo Motor MSMA3AZP1A con garanzia di 1 anno
MSMA3AZP1A Descrizione
IlMSMA3AZP1Aè un servomotore a corrente alternata trifase a bassa inerzia di alta precisione e compatta della serie MINAS A3 (AIII) di Panasonic, progettato per il funzionamento ad alta velocità,posizionamento e controllo del movimento ad alta precisione nei sistemi di automazione industriale su piccola scala. Con una potenza nominale di30W, opera su ingresso 100/200VAC e integra un encoder rotativo incrementale ad alta risoluzione per un feedback preciso. Ottimizzato per il collegamento diretto con viti a sfera, cinture e piccoli attuatori,questo motore fornisce una rapida accelerazione/rallentamentoè progettato per essere abbinato ai servo drive della serie Panasonic MINAS A3 (serie MSDA),offrendo un'integrazione plug-and-play senza soluzione di continuità per macchine compatte e applicazioni di movimento di precisione.
MSMA3AZP1ACaratteristiche chiave
- Progettazione ad alta velocità a bassa inerzia: inerzia del rotore ultra-bassa per accelerazione/rallentamento ultra-veloci e elevata risposta dinamica, ideale per compiti di posizionamento ad alto ciclo.
- Potenza compatta di 30 W: Piccolo fattore di forma con potenza nominale di 30W, perfetto per pannelli di controllo con spazio limitato e apparecchiature di micro-automazione.
- Codificatore ad alta precisione: codificatore rotativo incrementale integrato a 2500 p/r, che fornisce una risoluzione di 10.000 impulsi/ritmi (4x moltiplicazione) per una precisione di posizionamento sotto-microne.
- Compatibilità a larga tensione: Supporta un doppio ingresso di tensione (100VAC / 200VAC), adattabile ai sistemi di alimentazione industriale globali.
- Basse vibrazioni e rumore: filtro adattivo a taglia integrato e controllo dell'ammortizzazione, sopprimendo la risonanza meccanica per un funzionamento liscio e silenzioso.
- Compatibilità di sintonizzazione automatica: funziona con le funzioni di regolazione automatica dell'azionamento MINAS A3, semplificando la configurazione del guadagno e garantendo prestazioni stabili a vari carichi meccanici.
- Protezione frontale IP65: alloggiamento anteriore antipolvere e impermeabile (IP65), adatto a ambienti industriali difficili con polvere, nebbia di olio e umidità.
- Alta affidabilità: costruzione di livello industriale con cuscinetti di lunga durata, bassa generazione di calore e funzionamento continuo.
- Facile da installare: montaggio standard della flangia (40mm frame), design leggero e connettori di alimentazione / codificatore pre-cablati per una configurazione rapida.
MSMA3AZP1AMateriali e applicazioni
Materiale
- Alloggiamento e telaio: Lega di alluminio colata a stampa con rivestimento elettrostatico resistente alla corrosione, che fornisce un'eccellente dissipazione del calore e una rigidità strutturale.
- Rotore e statore: Laminazioni in acciaio al silicio di alta qualità per una bassa perdita di nucleo; avvolgimenti in rame resistenti alle alte temperature (isolamento di classe F, 155°C) per una stabilità termica.
- Codatore: Codificatore incrementale ottico ad alta precisione con scala di vetro, sigillato per la resistenza alla polvere e alle vibrazioni.
- Pellettini: cuscinetti a sfera sigillati di precisione con lubrificazione di lunga durata, che supportano una rotazione ad alta velocità e una capacità di carico radiale/assiale.
- Connettori: connettori di plastica stampata di grado industriale con contatti placcati in oro, che garantiscono una connessione elettrica affidabile per i segnali di alimentazione e di codifica.
- Fabbricazione: Fuoco in acciaio di precisione indurito con finitura a terra, compatibile con accoppiamenti e pulegge standard.
Applicazioni tipiche
- Macchine di micro-precisione: piccole macchine CNC, apparecchiature per la perforazione/assemblaggio di PCB, manipolazione di semiconduttori e robot di microassemblaggio.
- Fabbricazione elettronica: macchine SMT per il pick-and-place, tester di chip, legatori di fili e sistemi di inserimento di componenti.
- Imballaggio ed etichettatura: macchine per l'etichettatura compatta, imballaggi in blister, piccoli trasportatori di posizionamento e apparecchiature di sigillamento delle borse.
- Automazione medica e di laboratorio: pompe di precisione, manipolazione dei campioni, apparecchiature diagnostiche e sistemi di controllo microfluidici.
- Stampa 3D e produzione additiva: controllo dell'asse ad alta precisione per stampanti 3D desktop e industriali.
- Apparecchiature ottiche e di imaging: posizionamento delle telecamere, scansioni laser, microscopi e sistemi di allineamento ottico.
- Piccoli strumenti di automazione: attuatori di precisione, controllo delle valvole, piccoli bracci robotici e posizionamento degli apparecchi di prova.
MSMA3AZP1AParametri importanti
| Parametro |
Specificità |
| Numero della parte |
MSMA3AZP1A |
| Serie di prodotti |
Panasonic MINAS serie A3 (AIII), servomotore a corrente alternata a bassa inerzia |
| Tipo di motore |
Servomotore sincrono a corrente alternata a magnete permanente a tre fasi |
| Potenza di uscita nominale |
30 W |
| Tensione nominale |
100 / 200 VAC (50/60 Hz) |
| Torsione nominale |
0.095 N·m |
| Torsione massima |
0.286 N·m (3 volte coppia nominale) |
| Velocità nominale |
3000 giri al minuto |
| Velocità massima |
4500 giri al minuto |
| Inerzia del rotore |
0.012 × 10−4 kg·m2 |
| Tipo di codificatore |
Codificatore ottico incrementale |
| Risoluzione del codificatore |
2500 impulsi/ritmi (10.000 impulsi/ritmi con moltiplicazione 4x) |
| Dimensione del fotogramma |
40 mm (flange) |
| Diametro dell'albero |
8 mm |
| Classe di protezione |
IP65 (anteriore), IP40 (posteriore) |
| Classe di isolamento |
Classe F (155°C) |
| Temperatura ambiente |
0°C a +40°C (funzionamento), -20°C a +65°C (mantenimento) |
| Umidità |
5 ∼ 95% RH (non condensante) |
| Resistenza alle vibrazioni |
49 m/s2 (5 G) |
| Resistenza agli urti |
98 m/s2 (10 G) |
| Peso |
Circa 0,27 kg |
| Drive compatibile |
Panasonic MINAS Serie A3 (serie MSDA) |
| Metodo di raffreddamento |
raffreddamento naturale |
| Montaggio |
Montaggio della flangia (fori a vite 4 × M4) |
| Statuto |
Interrotto (modello precedente, sostituzione disponibile) |
