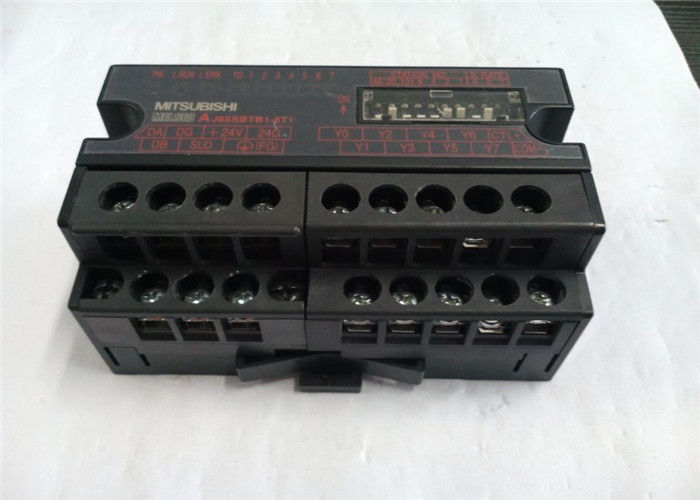

AJ65SBTB1-8T1 Mitsubishi Universal Model Alimentazione Ridondante Modulo 0.12 µS

AJ65SBTB1-8T1 Descrizione

AJ65SBTB1-8T1 Caratteristiche principali

• Uscite Transistor Sink a 8 Canali: 8 punti di uscita transistor DC indipendenti (sink NPN), con una corrente nominale di 0,5 A per canale, supportano carichi da 12/24 VDC.
• Compatibilità con Rete CC-Link: Funziona come una singola stazione remota sulle reti CC-Link (max 10 Mbps), supportando fino a 64 stazioni remote per rete per un'espansione I/O distribuita su larga scala.
• Isolamento Ottico: Isolamento optoisolatore integrato (500 VAC) tra la comunicazione CC-Link e i circuiti di uscita, proteggendo da rumore elettrico e loop di massa.
• Compatto e Salvaspazio: Fattore di forma sottile (118 × 50 × 40 mm), leggero (0,14 kg), montaggio su guida DIN standard da 35 mm per una facile integrazione nell'armadio.
• Prestazioni di Commutazione Rapida: Bassa caduta di tensione in stato ON (<1,5 V a 0,5 A), corrente di dispersione minima in stato OFF (<0,1 mA) e alta velocità di commutazione per un controllo preciso del carico.
• Cablaggio a Morsetti a Vite: Morsetti a vite sicuri per un cablaggio affidabile sul campo, supportando una connessione comune a filo singolo per tutte le 8 uscite.
• Ampio Intervallo Operativo: Compatibile con alimentazione di carico esterna da 10,2–26,4 VDC, adatto per sistemi di alimentazione DC industriali standard.
• Affidabilità Industriale: Elevata resistenza a vibrazioni, urti e fluttuazioni di temperatura; design dei terminali protetti dalle dita IP2X per la sicurezza.
• Certificazioni Globali: Certificato CE, UL/cUL, EAC, UKCA per l'impiego industriale in tutto il mondo.

AJ65SBTB1-8T1 Materiali e Applicazioni

Materiali

• Alloggiamento e Involucro: Plastica tecnica rinforzata ad alta resistenza e ritardante di fiamma (UL94 V-0) con proprietà antistatiche, resistente alla polvere industriale e ai prodotti chimici.
• Scheda Elettronica: PCB FR-4 multistrato con componenti industriali a montaggio superficiale, rivestimento conforme per protezione da umidità e corrosione.
• Circuito di Uscita: Transistor di potenza NPN ad alte prestazioni, chip di isolamento optoisolatore e resistori di limitazione di corrente di precisione per una commutazione stabile.
• Morsetti: Morsetti a vite in rame nichelato, che garantiscono resistenza alla corrosione e connessioni elettriche sicure per il cablaggio sul campo.
• Componenti Interni: Microcontrollore industriale, ricetrasmettitore di comunicazione CC-Link e dispositivi di protezione da sovratensione/sovracorrente per la sicurezza della rete e del carico.

Applicazioni Tipiche

• Automazione di Fabbrica: Sistemi di trasporto, valvole a solenoide, spie luminose, relè e piccoli attuatori DC nelle linee di assemblaggio.
• Imballaggio e Stampa: Macchine etichettatrici, sigillatrici di cartoni, stampanti e attrezzature di avvolgimento che richiedono un controllo discreto dell'uscita DC.
• Movimentazione Materiali: Macchine di smistamento, alimentatori, pallettizzatori e controllo valvole pneumatiche/idrauliche.
• Macchine Utensili: Macchine CNC, rettificatrici e piccoli effettori finali robotici con controllo di solenoide/valvola DC.
• Controllo Industriale Generale: Pannelli di controllo, apparecchiature di test e nodi I/O distribuiti negli impianti automobilistici, elettronici e di trasformazione alimentare.

AJ65SBTB1-8T1 Parametri Importanti
