Q80BD-J71LP21S-25 Mitsubishi Modello Universale Modulo di alimentazione ridondante

Name: Q80BD-J71LP21S-25 Mitsubishi Modello Universale Modulo di alimentazione ridondante
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q80BD-J71LP21S-25
Price: 10000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Giappone
Marca:	MITSUBISHI
Certificazione:	CE
Numero di modello:	Q80BD-J71LP21S-25

Informazione dettagliata

Luogo di origine:

Giappone

Marca:

MITSUBISHI

Certificazione:

Numero di modello:

Q80BD-J71LP21S-25

Marca:

Mitsubishi

Numero Modenl:

Q80BD-J71LP21S-25

Paese di origine:

GIAPPONE

Capacità del programma:

8 punti di K

velocità di elaborazione di funzionamento di base (istruzione di LD):

0,12 μs

Ingresso:

un CA di 100 - 240 V

Produzione:

5 V DC/3 A

Tipo:

Modulo di alimentazione ridondante

Evidenziare:

High Light

Evidenziare:

modulo di interfaccia analogica

modulo di ridondanza del diodo

Informazioni di trading

Quantità di ordine minimo:

Prezzo:

Contact

Imballaggi particolari:

nuovo ed originale

Tempi di consegna:

5-7 giorni

Termini di pagamento:

T/T, Western Union, Paypal

Capacità di alimentazione:

100

Descrizione di prodotto

Modello universale Mitsubishi Q80BD-J71LP21S-25 Modulo di alimentazione ridondante

Q80BD-J71LP21S-25Descrizione

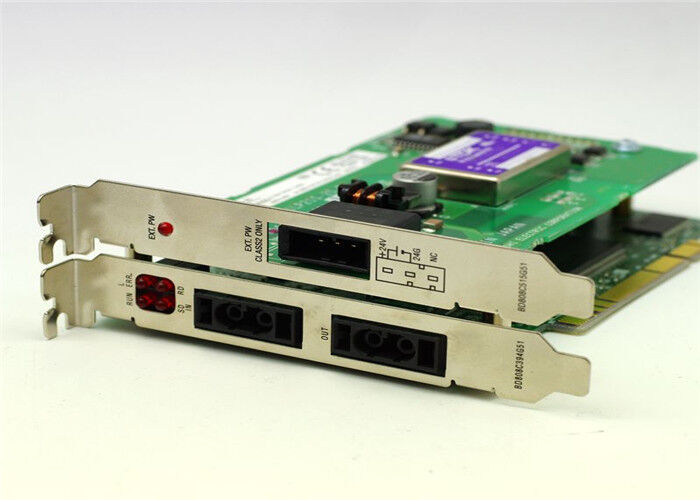

Il Mitsubishi Q80BD-J71LP21S-25 è una scheda di interfaccia specializzata progettata per la serie MELSEC Q di controllori logici programmabili (PLC).che consente la comunicazione dati ad alta velocità tra la CPU del PLC e una rete MELSECNET/H utilizzando connessioni di bus coassialiÈ progettato per sistemi di controllo distribuiti su larga scala che richiedono un'elevata affidabilità e uno scambio deterministico di dati, come quelli che si trovano nell'automazione di fabbriche, nel controllo di processi,e macchine di grandi dimensioniIl modulo consente la costruzione di una rete di controllo potente e resistente in cui più PLC possono condividere i dati senza soluzione di continuità.

Q80BD-J71LP21S-25Caratteristiche

•
MELSECNET/H connessione di bus coaxial:Stabilisce una rete di controllo in tempo reale ad alta velocità utilizzando cavi coassiali affidabili, adatti per creare un sistema di collegamento dati tra più stazioni PLC.
•
Interfaccia dell'unità di base principale:Installabile direttamente nell'unità base principale di un PLC della serie Q, che funge da interfaccia di rete primaria per la stazione di controllo.
•
Trasmissione dati ad alta velocità:Supporta la trasmissione ciclica rapida e la trasmissione transitoria per una condivisione efficiente dei dati e la messaggistica tra i moduli di rete.
•
Diagnosi di rete:Dispone di funzioni diagnostiche complete per monitorare lo stato della rete, rilevare errori e semplificare la manutenzione del sistema, migliorando così l'affidabilità complessiva del sistema.
•
Supporto funzionale ridondante:Può essere utilizzato come parte di un sistema ridondante per migliorare la disponibilità e prevenire i tempi di inattività nelle applicazioni critiche.
•
Configurazione semplice:I parametri di rete e le impostazioni dei collegamenti dati possono essere configurati convenientemente utilizzando GX Works2, il software di ingegneria standard di Mitsubishi Electric.

Q80BD-J71LP21S-25Materiali e applicazioni

•
Materiale:Il modulo è costruito con un robusto involucro metallico e utilizza componenti elettronici di alta qualità su un PCB, progettato per una durata industriale.
•
Applicazioni principali:Questo modulo è utilizzato in applicazioni che richiedono una rete PLC robusta e ad alta velocità, tra cui:
- •
  Sistemi di automazione di fabbrica (FA)
- •
  Controllo della linea di produzione ad alta velocità
- •
  Sistemi di controllo dei processi
- •
  Sistemi di gestione degli edifici su larga scala
- •
  Sistemi che richiedono uno scambio deterministico di dati tra più controller.

Q80BD-J71LP21S-25Parametri importanti

La tabella seguente elenca le principali specifiche tecniche del modulo Q80BD-J71LP21S-25.

Parametro	Specificità
Modello- Sì.	Q80BD-J71LP21S-25
Serie di prodotti- Sì.	Serie MELSEC Q
Tipo di modulo- Sì.	MELSECNET/H Coaxial Bus Interface Board (per la base principale)
Tipo di rete- Sì.	MELSECNET/H (Coaxial Bus)
Velocità di trasmissione- Sì.	25 Mbps
Metodo di connessione- Sì.	Bus coassiale (cavo coassiale dedicato)
Posizione di montaggio- Sì.	Unità base principale (occupa 1 slot)
Fornitura di energia necessaria- Sì.	5VDC dal modulo di alimentazione dell'unità di base
Stazioni massime per rete- Sì.	64 stazioni
Punti di collegamento massimi per stazione- Sì.	8192 punti (trasmissione ciclica)
Temperatura di funzionamento- Sì.	0°C a 55°C
Temperatura di conservazione- Sì.	-25°C a 75°C
Software compatibile- Sì.	GX Works2, GX Developer
Norme / certificazioni- Sì.	CE, UL, CUL, ecc. (Si prega di indicare il numero di(cfr. l'ultimo manuale per un elenco completo)

性能仕様

Il numero massimo di punti di collegamento in una rete.	LX/LY
	LB
	LW
Massimo numero di punti di collegamento in 1 locale	PC spazzatura
通信速度
massimo numero di connessioni	PC spazzatura
1 Distanza totale di estensione della rete
La distanza massima.
通信ケーブル
適合連結ta
Il numero massimo di reti
Maksim Gruppo
伝送路形式
通信方式
同期方式
符号化方式
伝送フォーマット
誤り制御方式
装着可能枚数 (Il numero di pezzi da indossare)
装饰slot
占有スロット
Fonte di alimentazione esterna	tensione elettrica
	Corrente elettrica
Corrente di consumo interna DC5V
质量

8192 punti

16384 punti (MELSECNET/10 modalità: 8192 punti)

・MELSECNET/Hモード,MELSECNET/10モード:
・MELSECNET/H拡張モード:{(LY+LB)÷8+(2×LW)}

25Mbps/10Mbps

64局 (管理局):1, in genere: 63).

30 km

Cable SI:200m ((25Mbps),500m ((10Mbps)
Cavo H-PCF: 400 m (25 Mbps), 1 km (10 Mbps)
広帯域H-PCFケーブル:1km
Cable QSI: 1 km

SI/H-PCF/広帯H-PCF/QSI Cavi a fibra luce

2 chip connessione di luce
F06/F08 equivalente ((JIS C5975/5977 conforme)

239

32 ((MELSECNET/10モード時:9)

2 volte il ciclo

Il modo di parlare

フレーム同期方式

Modulo NRZI

Sulla base del quadro di riferimento HDLC

CRC(X¹⁶+X¹²+X⁵+1) e ritrovato dal tempo.

massimo 4 pezzi

PCI slot (metà dimensione)

2 slot

DC20.4 ∙ 31.2V

0.16A

0.46A

0.20 kg

Specificità generali

temperatura di utilizzo
保存 ambiente temperatura
Umidità di utilizzo
preservazione dell' umidità circostante
耐振動	JIS B 3502, conforme alla IEC 61131-2	断続的な振動がある場合
		連続的な振動がある場合
resistente agli urti
Uso atmosfera
Uso di simbolo
設置場所
オーバボルテージカテゴリ
污染度

0°55°C

-25 ̊75°C

5 ‰ 95% RH, non esposto

Frequenza: 5,88,4 Hz,3.5 mm
Frequenza:8.4 ≈ 150 Hz, velocità determinata:90,8 m/s²
掃引回数:X,Y,Z各方向10回

Frequenza: 5,88,4 Hz,1.75mm
Frequenza:8.4 ≈ 150 Hz, velocità determinata:40,9 m/s²

JIS B 3502, conforme alla IEC 61131-2
(147 m/s)², XYZ 3 direzioni ogni 3 volte)

Non ci sono gas corrosivi.

0 ¢ 2000 m

控制盘内

II seguenti

2 seguenti
