Q81BD-J61BT11 Modulo di alimentazione ridondante universale Mitsubishi
Q81BD-J61BT11 Descrizione

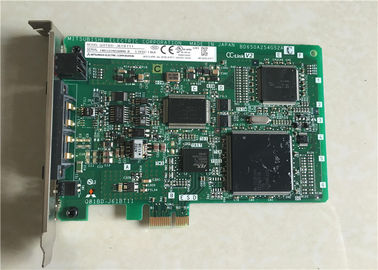

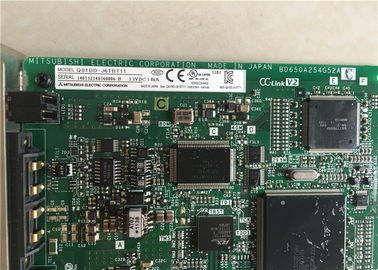

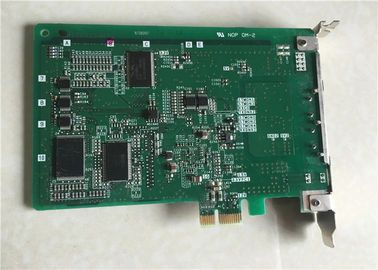

Il Mitsubishi Q81BD-J61BT11 è una scheda di interfaccia CC-Link ad alte prestazioni progettata per l'installazione nello slot PCI Express di un computer compatibile IBM PC/AT
. Consente al PC di funzionare come
Master station, Standby Master station o Local station all'interno di una rete CC-Link, un sistema di rete open-field ampiamente utilizzato nell'automazione industriale
1. Questa scheda è progettata per facilitare lo scambio di dati ad alta velocità e affidabile tra il PC e vari moduli I/O remoti CC-Link, stazioni di dispositivi intelligenti e altri componenti di rete, rendendola ideale per la costruzione di sistemi integrati di controllo e monitoraggio nelle industrie manifatturiere e di processo
Q81BD-J61BT11 Caratteristiche
- •
Comunicazione ad alta velocità: Supporta più velocità di trasmissione CC-Link, tra cui 156 kbps, 625 kbps, 2,5 Mbps, 5 Mbps e 10 Mbps, consentendo l'ottimizzazione in base alla distanza e ai requisiti della rete
- •
Funzionalità versatile della stazione: Può essere configurata come Master (che controlla la rete), Standby Master (per la ridondanza) o Local station (per la comunicazione peer-to-peer)
.
- •
Ampia capacità di rete: Come stazione master, il modulo può connettersi a un massimo di 64 stazioni logiche
.
- •
Tempo di scansione del collegamento rapido: Ottiene un tempo di scansione del collegamento rapido di 1,2 ms quando si collegano 64 stazioni a una velocità di trasmissione di 2,5 Mbps, garantendo un aggiornamento dei dati ad alta velocità e una reattività della rete
.
- •
Supporto CC-Link Ver.2: Compatibile con le funzionalità avanzate di CC-Link Versione 2, offrendo prestazioni e funzionalità migliorate
.
- •
Facilità d'uso: I moduli I/O remoti CC-Link/LT non richiedono impostazioni dei parametri; per il funzionamento è necessario solo impostare la velocità di trasmissione sul modulo master
.
Q81BD-J61BT11 Materiale e applicazioni principali
- •
Materiale: La scheda è costruita utilizzando componenti elettronici di grado industriale, che in genere includono un circuito stampato (PCB) con circuiti integrati, connettori e una staffa protettiva. La specifica composizione del materiale è di proprietà di Mitsubishi, ma è progettata per la durata e il funzionamento affidabile in un ambiente informatico industriale.
- •
Applicazioni principali: Viene utilizzato in settori come la produzione automobilistica, la produzione di semiconduttori e l'assemblaggio di elettronica per attività tra cui
:
- •
Integrazione di PC industriali in sistemi di rete CC-Link per il monitoraggio centralizzato e la registrazione dei dati.
- •
Costruzione di sistemi di controllo distribuiti in cui un PC funge da controller master.
- •
Creazione di sistemi di rete ridondanti utilizzando la funzionalità standby master.
- •
Facilitazione della comunicazione tra un PC e vari dispositivi di automazione industriale come PLC, sensori, attuatori e azionamenti sulla rete CC-Link.
Q81BD-J61BT11 Parametri chiave
La tabella seguente riassume le specifiche chiave del modulo Mitsubishi Q81BD-J61BT11.
|
Categoria di parametri
|
Specifiche
|
Dettagli / Valore
|
| Numero modello |
|
Q81BD-J61BT11 |
| Tipo di scheda |
|
Scheda di interfaccia CC-Link |
| Bus compatibile |
|
PCI Express |
| Tipi di stazione supportati |
|
Master, Standby Master, Local Station |
| Numero massimo di stazioni connesse (come Master) |
|
64 stazioni |
| Velocità di trasmissione supportate |
|
156 kbps, 625 kbps, 2,5 Mbps, 5 Mbps, 10 Mbps |
| Tempo di scansione del collegamento |
(64 stazioni @ 2,5 Mbps) |
1,2 ms |
| Versione del protocollo CC-Link |
|
Ver. 2 |
| Sistemi operativi compatibili |
|
Giapponese, Inglese |
| Isolamento |
