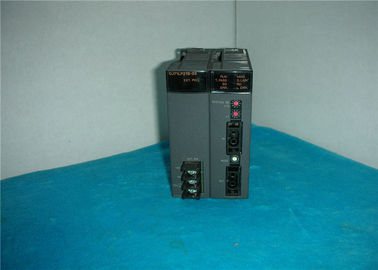

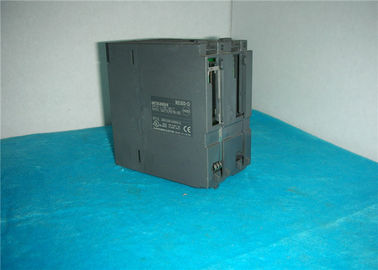

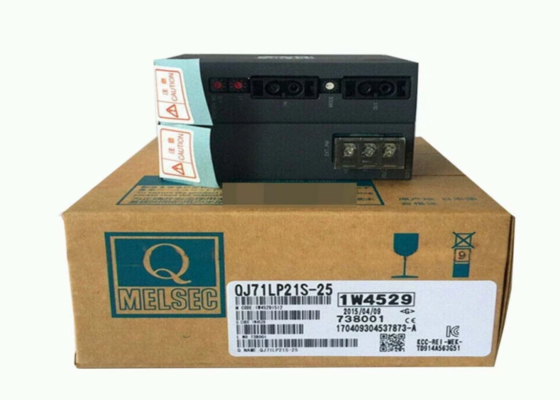

QJ71LP21S-25  Descrizione​​

Il Mitsubishi QJ71LP21S-25 è un modulo di rete in fibra ottica ​​SI/QSI​​ ad alte prestazioni progettato per i sistemi di controllore logico programmabile (PLC) della serie Q di Mitsubishi. Funge da ​​stazione master remota​​ all'interno dei sistemi di rete industriale MELSECNET/H e MELSECNET/10H, supportando comunicazioni dati affidabili e ad alta velocità in applicazioni di automazione industriale su larga scala. Questo modulo è progettato per la topologia di rete ​​dual-ring​​, migliorando la ridondanza e l'affidabilità del sistema. È dotato di una ​​funzione di alimentazione esterna​​, garantendo un funzionamento stabile anche in ambienti esigenti. È in grado di facilitare la comunicazione tra PLC (rete PLC-to-PLC) e gestire stazioni I/O remote (rete I/O remota), rendendolo ideale per sistemi di controllo distribuiti in settori come la produzione, il controllo di processo e l'energia

​​QJ71LP21S-25 Caratteristiche​​

• •

  ​​Comunicazione ad alta velocità:​​ Supporta velocità di trasmissione di ​​25 Mbps​​ (10 Mbps in modalità MELSECNET/H)

  .



• •

  ​​Topologia dual-ring:​​ Migliora l'affidabilità e la ridondanza della rete fornendo un percorso di comunicazione alternativo in caso di interruzione del cavo o guasto della stazione

  .



• •

  ​​Ampia capacità di rete:​​ Supporta fino a ​​64 stazioni​​ in una rete PLC-to-PLC (1 stazione di controllo, 63 stazioni normali) e fino a ​​65 stazioni​​ in una rete I/O remota (1 stazione master remota, 64 stazioni I/O remote)

  .



• •

  ​​Distanza estesa:​​ Supporta una distanza di rete totale fino a ​​30 km​​, con distanze massime tra le stazioni variabili da 200 metri a 1 chilometro a seconda del tipo di cavo e della velocità di trasmissione

  .



• •

  ​​Elevata capacità dati:​​ Offre punti di rete sostanziali: LX/LY (8192 punti), LB (16384 punti) e LW (16384 punti)

  .



• •

  ​​Alimentazione esterna:​​ Dispone di un ingresso di alimentazione esterno (CC 20,4-31,2 V) per una maggiore stabilità operativa

  .



• •

  ​​Protocollo di comunicazione robusto:​​ Utilizza un metodo di comunicazione token bus, la sincronizzazione dei frame e il formato frame HDLC con controllo errori CRC e ritrasmissione per l'integrità dei dati

  .



​​QJ71LP21S-25 Materiale e applicazioni principali​​

• •

  ​​Materiale:​​ Il modulo è costruito con componenti elettronici di grado industriale, che in genere includono un circuito stampato (PCB) con circuiti integrati, interfacce ottiche e un robusto involucro in plastica o metallo. La specifica composizione del materiale è di proprietà di Mitsubishi, ma è progettata per la durata e il funzionamento affidabile in ambienti industriali.

• •

  ​​Applicazioni principali:​​ È ampiamente utilizzato in sistemi di automazione industriale su larga scala che richiedono comunicazioni dati ad alta velocità e affidabili, tra cui:

  • •

    ​​Automazione di fabbrica:​​ Collegamento di più PLC, stazioni I/O remote e stazioni di dispositivi intelligenti in un ampio stabilimento di produzione

    .



  • •

    ​​Controllo di processo:​​ Monitoraggio e controllo di processi distribuiti in settori come chimica, petrolio e gas e trattamento delle acque

    .



  • •

    ​​Sistemi di distribuzione dell'energia:​​ Integrazione di sistemi di controllo e monitoraggio in impianti di generazione e distribuzione di energia

    .



​​QJ71LP21S-25 Parametri chiave​​

La tabella seguente riassume le specifiche chiave del modulo Mitsubishi QJ71LP21S-25.
