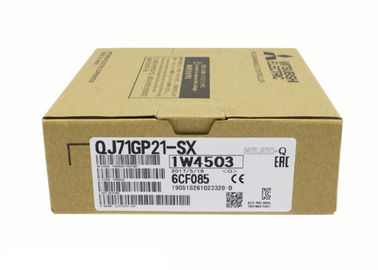

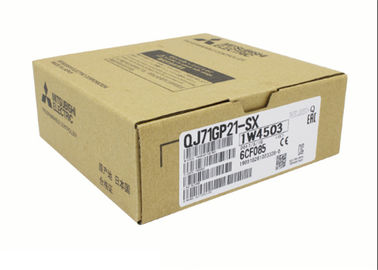

QJ71GP21-SX Modulo di alimentazione ridondante universale Mitsubishi
QJ71GP21-SX Descrizione
Il Mitsubishi QJ71GP21-SX è un modulo ad alte prestazioni Modulo di rete di controllo CC-Link IE progettato per i sistemi di controllore logico programmabile (PLC) della serie Q di Mitsubishi. Permette al PLC di funzionare come Stazione di controllo o come Stazione normale all'interno della rete CC-Link IE, un sistema di rete basato su Ethernet industriale Gigabit per la comunicazione dati ad alta velocità e ad alta capacità in applicazioni di automazione industriale su larga scala e impegnative. Questo modulo facilita lo scambio di dati periodici ad alta velocità (trasmissione ciclica) e la trasmissione transitoria a grande capacità (comunicazione di messaggi) tra varie stazioni sulla rete, rendendolo ideale per la costruzione di sistemi di controllo integrati, distribuiti e sincronizzati in ambienti di produzione avanzati
QJ71GP21-SX Caratteristiche
- •
Comunicazione ad alta velocità: Supporta una velocità di trasmissione Gigabit di 1 Gbps, consentendo lo scambio di dati ultraveloce e deterministico per il controllo in tempo reale
.
- •
Ampia capacità di rete: Supporta la connessione di un massimo di 120 stazioni (1 stazione di controllo, 119 stazioni normali) quando la stazione di controllo utilizza una CPU modello universale Q, o fino a 64 stazioni (1 stazione di controllo, 63 stazioni normali) con altre CPU modello Q ad alte prestazioni
.
- •
Gestione dati estesa: Supporta un gran numero di punti di collegamento per una condivisione efficiente dei dati sulla rete (dettagli forniti nella tabella dei parametri)
.
- •
Funzioni RAS robuste: Offre funzioni di affidabilità, disponibilità e manutenibilità (RAS) migliorate, inclusa la diagnostica di rete tramite GX Developer, garantendo un funzionamento stabile e manutenibile della rete
.
- •
Supporto del sistema ridondante: Compatibile con i sistemi CPU duplex, consentendo richieste di commutazione del sistema e condivisione dei dati con le stazioni normali, migliorando la ridondanza complessiva del sistema e la tolleranza ai guasti
.
- •
Connettività in fibra ottica: Utilizza cavi in fibra ottica affidabili (fibra multimodale) con connettori LC, fornendo immunità al rumore e consentendo comunicazioni a lunga distanza
.
QJ71GP21-SX Materiale e applicazioni principali
- •
Materiale: Il modulo è costruito con componenti elettronici di grado industriale, che in genere coinvolgono un robusto alloggiamento in plastica o metallo e un circuito stampato (PCB) di alta qualità contenente circuiti integrati di precisione e ricetrasmettitori ottici
.
- •
Applicazioni principali: È ampiamente utilizzato in settori che richiedono un controllo ad alta velocità, preciso e sincronizzato su più dispositivi, come:
- •
Produzione automobilistica: Per la linea di produzione sincronizzata e il controllo delle celle robotiche
.
- •
Produzione elettronica: Coordinamento di apparecchiature di assemblaggio e collaudo ad alta velocità
.
- •
Automazione di processi su larga scala: Integrazione di sistemi di controllo distribuiti in vaste fabbriche
.
QJ71GP21-SX Parametri chiave
La tabella seguente riassume le specifiche chiave del modulo Mitsubishi QJ71GP21-SX.
|
Categoria di parametri
|
Specifiche
|
Dettagli / Valore
|
| Numero modello |
|
QJ71GP21-SX |
| Tipo di modulo |
|
Modulo di rete di controllo CC-Link IE (Stazione di controllo / Stazione normale) |
| Numero di stazioni |
Con CPU modello universale Q |
120 stazioni (1 controllo, 119 normali) |
| |
Con altre CPU modello Q ad alte prestazioni |
64 stazioni (1 controllo, 63 normali) |
| Velocità di trasmissione |
|
1 Gbps |
| Punti di collegamento (per rete) |
LB (Registro di collegamento) |
32.768 punti, 4 KB |
| |
LW (Parola di collegamento) |
131.072 punti, 256 KB |
| |
LX (Ingresso di collegamento) |
8.192 punti, 1 KB |
| |
LY (Uscita di collegamento) |
8.192 punti, 1 KB |
| Punti di collegamento (per stazione) |
LB |
16.384 punti, 2 KB (Modalità estesa: 32.768 punti, 4 KB) |
| |
LW |
16.384 punti, 32 KB (Modalità estesa: 131.072 punti, 256 KB) |
| |
LX |
8.192 punti, 1 KB |
| |
LY |
8.192 punti, 1 KB |
| Capacità di trasmissione transitoria |
|
1920 byte |
| Distanza totale della rete |
|
66.000 m |
| Distanza massima tra le stazioni |
|
550 m |
| Cavo di connessione |
|
Fibra ottica (fibra multimodale per 1000BASE-SX) |
| Tipo di connettore |
|
Due connettori LC |
| Numero di reti |
|
239 |
| Numero di gruppi |
|
32 |
| Punti I/O occupati |
|
48 punti (assegnazione I/O: 32 punti intelligenti) |
| Consumo di corrente interno (5 V CC) |
|
0,85 A |
| Dimensioni (H × L × P) |
|
98 mm × 27,4 mm × 90 mm |
| Peso |
|
0,18 kg |
