Modulo ridondante di alimentazione Mitsubishi Universal modello QD65PD2

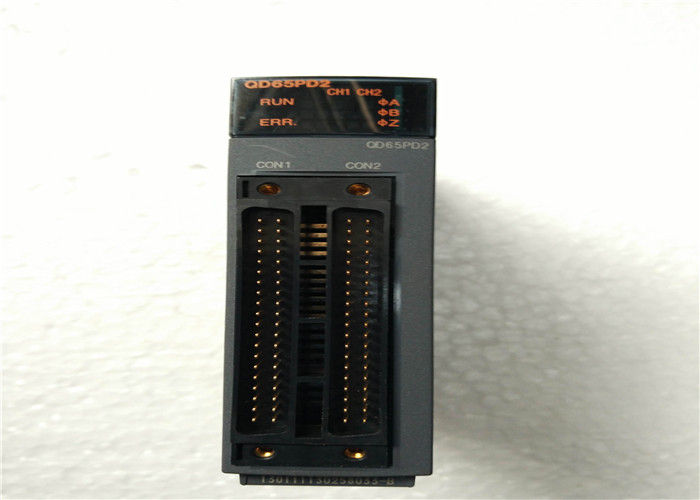

QD65PD2 Descrizione
Il MITSUBISHI QD65PD2 è un modulo contatore/timer multifunzione ad alte prestazioni a 2 canali progettato per la piattaforma PLC della serie MELSEC-Q. Questo modulo avanzato integra conteggio ultraveloce, misurazione precisa degli impulsi, uscita PWM ad alta risoluzione e funzioni flessibili di controllo dell'interruttore a camme in un pacchetto compatto a slot singolo. Supporta una velocità di conteggio massima leader del settore di 8 Mpps (8 milioni di impulsi al secondo) per ingressi driver di linea differenziali RS-422 (2 fasi, moltiplicazione 4x) e fino a 200 kpps per ingressi DC standard. Progettato per applicazioni di automazione industriale esigenti che richiedono precisione a livello di microsecondi, si interfaccia perfettamente con encoder ad alta risoluzione, generatori di impulsi e sensori. Il QD65PD2 si monta direttamente sul backplane della serie Q, consentendo un controllo in tempo reale e ad alta precisione per il posizionamento, la misurazione e complessi compiti di controllo del movimento.
QD65PD Caratteristiche principali
- Conteggio ultraveloce: Supporta fino a 8 Mpps (ingresso differenziale, moltiplicazione 2 fasi 4x) e 200 kpps (ingresso DC), ideale per feedback encoder ad alta risoluzione.
- Integrazione multifunzione: Combina contatore ad alta velocità, misurazione degli impulsi (risoluzione 100 ns), uscita PWM (fino a 200 kHz) e controllo dell'interruttore a camme in un unico modulo.
- Compatibilità di ingresso versatile: Accetta segnali driver di linea differenziali EIA RS-422-A e ingressi DC 5/12/24 V, supportando formati di impulsi a 1 fase, 2 fasi e CW/CCW.
- Controllo PWM ad alta precisione: Dispone di una risoluzione di 0,1 µs per la regolazione del duty cycle PWM, consentendo un controllo dell'uscita ultra-fine.
- Funzione avanzata di interruttore a camme: Configurabile per un massimo di 16 passi/punto con 8 uscite transistor dedicate (tipo sink) per un controllo preciso della temporizzazione basato su eventi.
- Modalità di conteggio flessibili: Supporta formati di contatore lineare e ad anello, con funzioni di contatore preimpostato, sostituzione e latch.
- Ampio intervallo di conteggio: Intervallo di conteggio binario con segno a 32 bit (-2147483648 a 2147483647).
- Robusta isolamento e protezione: Isolamento ottico tra circuiti di ingresso/uscita e circuiti PLC interni per un'elevata immunità al rumore.
- Design compatto: Larghezza sottile a slot singolo (27,4 mm) per un montaggio ad alta densità nei rack della serie Q.
- LED diagnostici: Dotato di indicatori di stato per l'alimentazione, il conteggio e il monitoraggio degli errori.
- Certificazioni globali: Conforme agli standard UL, cUL, CE (EMC/RoHS), KC e marittimi (LR, DNV, ABS, RINA, BV).
QD65PD Materiali e applicazioni
Materiali
- Alloggiamento e involucro: Termoplastico tecnico ad alta resistenza e ritardante di fiamma (UL94 V-0), che garantisce durata e sicurezza elettrica.
- Scheda elettronica: PCB multistrato in vetro epossidico FR-4 con tracce di rame spesse per l'integrità del segnale e un'efficiente dissipazione del calore.
- Connettori: Due connettori industriali a 40 pin (compatibili con A6CON1, A6CON2, A6CON4) per un cablaggio sicuro e ad alta densità.
- Componenti interni: Optoisolatori ad alta velocità di grado industriale, resistori di precisione e condensatori progettati per la stabilità a lungo termine in condizioni di funzionamento ad alta frequenza.
- Terminali: Contatti in lega di rame nichelata per connessioni sicure e resistenti alla corrosione.
Applicazioni tipiche
- Produzione di semiconduttori e LCD: Posizionamento e controllo della velocità ad alta precisione per scribers di wafer, die bonder e macchine per la lavorazione di pannelli.
- Imballaggio e stampa ad alta velocità: Controllo preciso della registrazione, controllo della tensione del nastro e operazioni di taglio a misura.
- Macchine utensili: Feedback di posizione ad alta risoluzione per assi CNC, monitoraggio della velocità del mandrino e posizionamento degli utensili.
- Robotica e automazione: Misurazione precisa dell'angolo delle giunture e controllo del movimento per robot industriali e attuatori lineari.
- Test e misurazione: Conteggio eventi ad alta velocità, analisi della larghezza degli impulsi e misurazione della frequenza per apparecchiature di test automatizzate.
- Movimentazione materiali: Tracciamento di nastri trasportatori ad alta velocità, smistamento di pezzi e misurazione accurata di lunghezza/posizione.
- Lavorazione tessile e di fibre: Conteggio preciso della lunghezza, controllo della tensione e sincronizzazione ad alta velocità.
QD65PD Parametri importanti
| Parametro |
Specifiche |
| Codice prodotto |
QD65PD2 |
| Marca del prodotto |
Mitsubishi Electric |
| Serie di prodotti |
Serie MELSEC-Q |
| Tipo di prodotto |
Modulo contatore/timer multifunzione ad alta velocità |
| Numero di canali |
2 canali indipendenti |
| Velocità massima di conteggio (differenziale) |
8 Mpps (2 fasi, moltiplicazione 4x) |
| Velocità massima di conteggio (ingresso DC) |
200 kpps |
| Tipi di segnale di ingresso |
1 fase (1x/2x), 2 fasi (1x/2x/4x), CW/CCW |
| Livelli del segnale di ingresso |
Differenziale (RS-422-A, AM26LS31); DC 5/12/24 V, 7~10 mA |
| Risoluzione del contatore |
100 ns (misurazione degli impulsi) |
| Intervallo di conteggio |
Binario con segno a 32 bit (-2147483648 a 2147483647) |
| Frequenza di uscita PWM |
Fino a 200 kHz |
| Risoluzione del duty cycle PWM |
0,1 µs |
| Tipo di uscita |
Uscite di coincidenza a transistor a 8 punti (tipo sink) |
| Potenza nominale dell'uscita |
12/24 V CC, 0,1 A/punto, 0,8 A/comune |
| Impostazioni dell'interruttore a camme |
Fino a 16 passi per punto di uscita |
| Isolamento |
Isolamento optoisolatore (I/O verso interno) |
| Consumo energetico (backplane) |
0,23 A a 5 V CC |
| Temperatura operativa |
0°C ~ +55°C (senza condensa) |
| Temperatura di stoccaggio |
-20°C ~ +75°C |
| Umidità operativa |
10% ~ 90% RH (senza condensa) |
| Dimensioni (L×A×P) |
27,4 mm × 98 mm × 90 mm |
| Peso |
Circa 0,15 kg |
| Montaggio |
Backplane serie Q (1 slot) |
| Connettori |
Connettore a 40 pin × 2 |
| Certificazioni |
UL, cUL, CE(EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Stato del prodotto |
Attivo (in vendita) |
