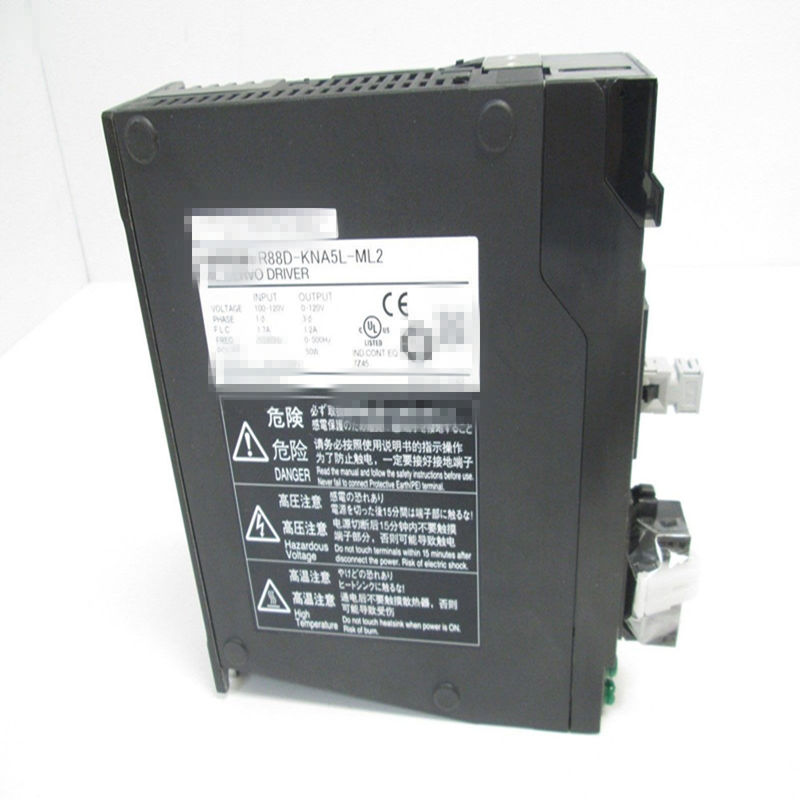

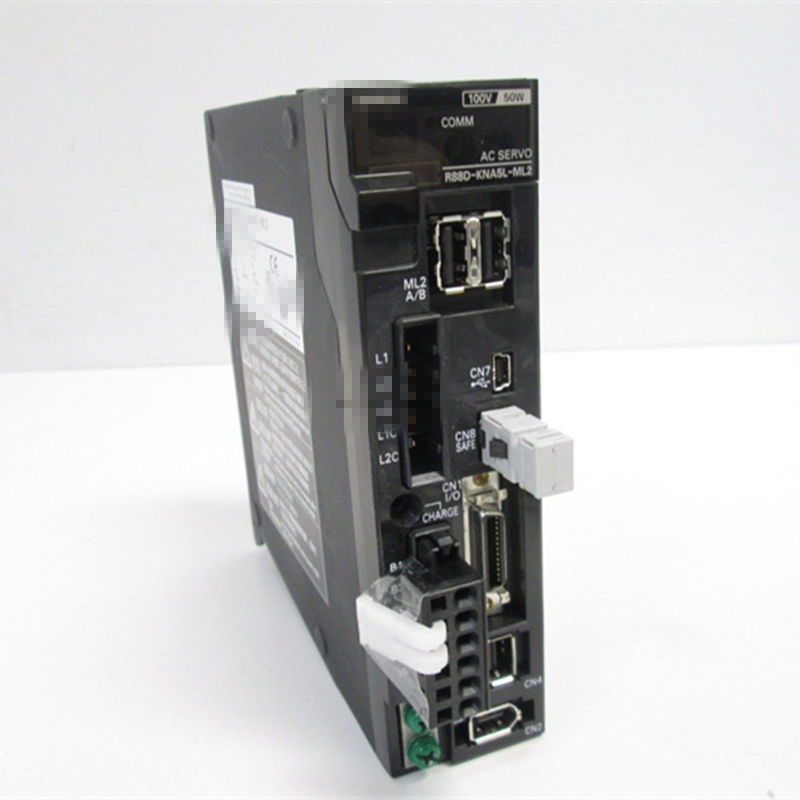

CA Servodriver, MECHATROLINK-II, monofase di R88D-KNA5L-ML2 OMRON 100 VCA, 50W
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | OMRON |
| Numero di modello: | R88D-KNA5L-ML2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | NUOVO in scatola originale |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Omron | Modello: | R88D-KNA5L-ML2 |
|---|---|---|---|
| Origine: | Cina | ||
| Evidenziare: | servomotore AC,servomotore elettrico |
||
Descrizione di prodotto
R88D-KNA5L-ML2 Servodriver CA OMRON, MECHATROLINK-II, monofase 100 V CA, 50 W
Azionamenti servomotore CA
Specifiche generali
| Articolo | Tensione di alimentazione del modello di alimentazione | ||
|---|---|---|---|
| Temperatura ambiente di esercizio e funzionamento umidità |
Da 0 a +55°C, 85% max. (senza condensa) | ||
| Temperatura e umidità ambiente di stoccaggio | Da -20 a +65°C, 85% max. (senza condensa) | ||
| Atmosfera di esercizio e stoccaggio | Nessun gas corrosivo | ||
| Resistenza alle vibrazioni | Da 10 a 60 Hz e con un'accelerazione di 5,88 m/s2 o meno (non deve essere eseguito continuamente al punto di risonanza) |
||
| Resistenza di isolamento | Tra terminale di alimentazione/terminale di alimentazione e terminale FG: 0,5 MΩ min. (a 500 V CC Megger) |
||
| Resistenza dielettrica | Tra terminali di alimentazione/linea di alimentazione e terminale FG: 1.500 V CA per 1 minuto a 50/60 Hz |
||
| Struttura protettiva | Incorporato nel pannello | ||
| Internazionale standard |
Direttive CE | Direttiva EMC | EN55011, EN61000-6-2, IEC61800-3 |
| Bassa tensione direttiva |
EN61800-5-1 | ||
| Macchinari direttive |
EN954-1 (Cat.3), EN ISO 13849-1: 2008 (PLc,d), ISO 13849-1: 2006 (PLc,d), EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO), IEC61326-3-1 (SIL2) |
||
| Standard UL | UL508C | ||
| Standard CSA | CSA C22.2 n. 14 | ||
| Regolamenti radio coreani (KC) | Certificato | ||
Nota: 1. Gli elementi sopra indicati riflettono i test di valutazione individuali. I risultati possono differire in condizioni composte.
Nota: 2. Scollegare sempre tutti i collegamenti al servodrive prima di eseguire i test di resistenza di isolamento. Se si
esegue un test di resistenza di isolamento mentre il servodrive è collegato, il servodrive potrebbe danneggiarsi.
Non eseguire mai test di resistenza dielettrica sul servodrive. La mancata osservanza di questa precauzione può causare
il danneggiamento degli elementi interni.
Nota: 3. Alcune parti del servodrive richiedono manutenzione. Per i dettagli, fare riferimento al MANUALE DELL'UTENTE della serie G5.
Confermare il n. di manuale elencato nei manuali correlati.
Nota: 2. Scollegare sempre tutti i collegamenti al servodrive prima di eseguire i test di resistenza di isolamento. Se si
esegue un test di resistenza di isolamento mentre il servodrive è collegato, il servodrive potrebbe danneggiarsi.
Non eseguire mai test di resistenza dielettrica sul servodrive. La mancata osservanza di questa precauzione può causare
il danneggiamento degli elementi interni.
Nota: 3. Alcune parti del servodrive richiedono manutenzione. Per i dettagli, fare riferimento al MANUALE DELL'UTENTE della serie G5.
Confermare il n. di manuale elencato nei manuali correlati.
Caratteristiche
Servodrive con alimentazione in ingresso da 100 V CA
per tipo di ingresso monofase
| Articolo | 200 W | 400 W | Monofase/trifase | 100 W | ||
|---|---|---|---|---|---|---|
| Corrente di uscita continua (rms) | 1,2 A | 2,6 A | 2,5 A | 4,6 A | ||
| Ingresso alimentazione Circuito principale |
Alimentazione |
tensione 0,4 KVA |
0,5 KVA | 0,5 KVA | 0,9 KVA | Alimentazione |
|
tensione Monofase da 100 a 120 V CA (da 85 a 132 V), 50/60 Hz |
Valore termico *1 | |||||
| 1,7 A | 2,6 A | 4,3 A | 7,6 A | Valore termico *1 | ||
| 4 W | 16,6 W | 21 W | 25 W | Controllo | ||
|
circuito Alimentazione |
tensione Monofase da 100 a 120 V CA (da 85 a 132 V), 50/60 Hz |
Valore termico *1 | ||||
| 4 W | Peso | Peso | Peso | Peso | ||
| Circa 0,8 kg | Circa 1,0 kg | Circa 1,0 kg | Circa 1,6 kg | Capacità massima del motore applicabile | ||
| 50 W | R88D-KN01L-ML2 | R88D-KN02H-ML2 | R88D-KN04H-ML2 | R88D-KN08H-ML2 | ||
|
Servomotori (R88M-) 3.000 giri/min Servomotori |
[INC] - |
K10030L | K20030L | K40030L | [ABS] | K05030T |
| - | K20030S | K40030S | 2.000 giri/min | Servomotori | ||
| [ABS] - |
- | Specifiche | Specifiche | Specifiche | Specifiche | |
| [ABS] - |
- | Specifiche | Specifiche | Specifiche | Specifiche | |
Modello
| Tensione di alimentazione del modello di alimentazione | Monofase | |
|---|---|---|
| 100 V CA | 50 W | |
| R88D-KNA5L-ML2 100 W |
R88D-KN01L-ML2 | 200 W |
| R88D-KN02H-ML2 | 400 W | |
| R88D-KN04H-ML2 | Monofase/trifase | |
| R88D-KN08H-ML2 | 100 W | |
| R88D-KN01H-ML2 3 kW |
R88D-KN02H-ML2 | 400 W |
| R88D-KN04H-ML2 | 750 W | |
| R88D-KN08H-ML2 | 1 kW | |
| R88D-KN10H-ML2 | 1,5 kW | |
| R88D-KN15F-ML2 | Trifase | |
| R88D-KN20F-ML2 | 2 kW | |
| R88D-KN06F-ML2 3 kW |
R88D-KN30F-ML2 | 5 kW |
| R88D-KN50F-ML2 | Trifase | |
| 600 W | ||
| R88D-KN06F-ML2 1 kW |
R88D-KN10F-ML2 | 1,5 kW |
| R88D-KN15F-ML2 | 2 kW | |
| R88D-KN20F-ML2 | 3 kW | |
| R88D-KN30F-ML2 | 5 kW | |
| R88D-KN50F-ML2 | ||
