Dettagli:
Termini di pagamento e spedizione:
|
| Potenza nominale:: | 400 W | Velocità di SRated:: | 3000 giri al minuto |
|---|---|---|---|
| Specificazione dell'alimentazione elettrica: | 200-230VAC trifase | Marchio: | Servomotore industriale Mitsubishi |
| Oggetto di modello: | HC-PQ43BK | piano dell'originale: | Giappone |
| Velocità massima: | 4000 giri/min | Torsione: | 1.8 - 1200 Nm |
| Capacità di potenza nominale: | 4.5kw | Risposta di frequenza: | 2,3 kHz |
| Evidenziare: | servomotore AC,servomotore elettrico |
||

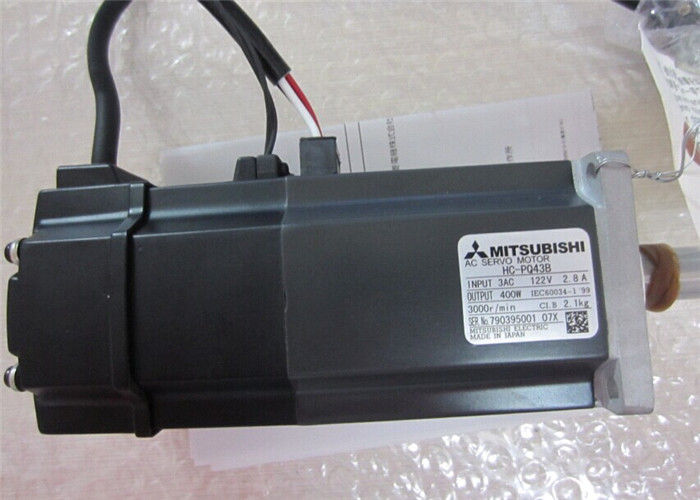

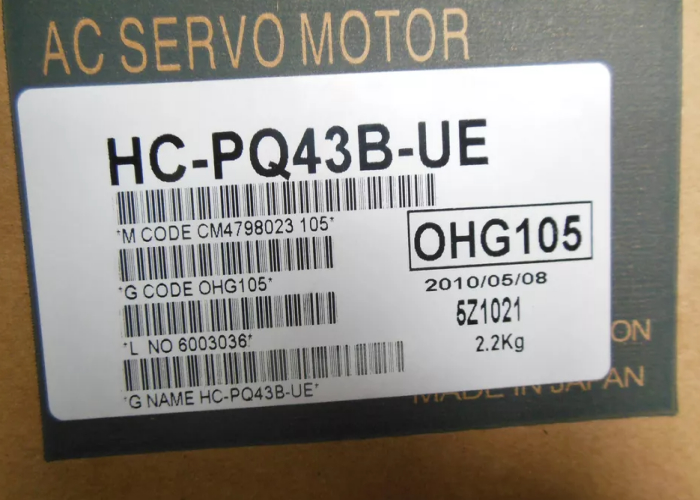

HC-PQ43B-UE 400W BRK UE Motore servo industriale Mitsubishi SERIE HC
Il Mitsubishi HC-PQ43B-UE è un motore servo AC da 400W ad alte prestazioni progettato per applicazioni di controllo del movimento di precisione. Parte della serie HC-PQ di Mitsubishi, questo motore offre coppia, velocità e affidabilità eccezionali, rendendolo ideale per l'automazione industriale, la robotica, i macchinari CNC e altri sistemi di movimento ad alta precisione.
Con il suo design compatto, l'alta efficienza e il controllo avanzato del feedback, l'HC-PQ43B-UE garantisce prestazioni di movimento fluide, accurate e dinamiche in ambienti esigenti.
✅ Prestazioni elevate di coppia e velocità – Offre 1,3 Nm di coppia continua e 4,0 Nm di coppia di picco con una velocità massima di 3000 giri/min.
✅ Design compatto e leggero – Ottimizzato per applicazioni con spazio limitato, pur mantenendo un'elevata densità di potenza.
✅ Feedback ad alta precisione – Dotato di un encoder assoluto a 17 bit (o incrementale a 13 bit, a seconda della variante) per un controllo preciso della posizione.
✅ Basse vibrazioni e rumore – Il design avanzato del motore riduce al minimo le vibrazioni e il rumore per un funzionamento regolare.
✅ Efficienza energetica – Il funzionamento ad alta efficienza riduce il consumo di energia e la generazione di calore.
✅ Affidabile e durevole – Costruzione robusta per una lunga durata in ambienti industriali.
✅ Integrazione senza soluzione di continuità – Pienamente compatibile con azionamenti servo Mitsubishi MR-J4/MR-JE.
| Parametro | Specifiche |
|---|---|
| Tipo di motore | Servomotore CA (400 W) |
| Coppia continua | 1,3 Nm (184 oz-in) |
| Coppia di picco | 4,0 Nm (295 oz-in) |
| Velocità massima | 3000 giri/min |
| Corrente nominale | 2,8 A |
| Corrente di picco | 8,5 A |
| Inerzia del rotore | 0,27 × 10⁻³ kg·m² (0,20 lb·in²) |
| Costante di forza controelettromotrice | 6,2 V/1000 giri/min (0,062 V/(rad/s)) |
| Costante di coppia | 0,46 Nm/A (4,1 lb·in/A) |
| Risoluzione dell'encoder | Assoluto a 17 bit (o incrementale a 13 bit, a seconda della variante) |
| Classe di protezione | IP67 (completamente sigillato contro l'ingresso di polvere e acqua) |
| Classe di isolamento | Classe B (130°C) |
| Temperatura di esercizio | -20°C a +60°C |
| Metodo di raffreddamento | Convezione naturale (autoraffreddamento) |
| Peso | Circa 2,5 kg (5,5 libbre) |
✔ Alte prestazioni – Offre coppia e velocità eccezionali per applicazioni esigenti.
✔ Controllo di precisione – Il feedback avanzato dell'encoder garantisce un posizionamento accurato.
✔ Affidabilità – Design robusto per un funzionamento a lungo termine in ambienti difficili.
✔ Efficienza energetica – Riduce il consumo di energia e la generazione di calore.
✔ Integrazione senza soluzione di continuità – Funziona perfettamente con gli azionamenti servo Mitsubishi.
| Componente | Raccomandazione |
|---|---|
| Servo Drive | Mitsubishi MR-J4-40A (o MR-JE-40A per i sistemi più recenti) |
| Cavi | Cavi motore servo precablati (compatibili con Mitsubishi) |
| Opzione freno | Aggiungere l'unità freno se necessario (verificare la variante) |
| Accoppiamenti e supporti | Accoppiamenti di precisione per il collegamento dell'albero |
Il Mitsubishi HC-PQ43B-UE è un servomotore CA da 400 W ad alte prestazioni progettato per il controllo del movimento di precisione nell'automazione industriale. Il suo design compatto, l'elevata coppia e il controllo avanzato del feedback lo rendono una scelta eccellente per applicazioni esigenti.
Panoramica delle specifiche
|
Tipo |
Caratteristiche |
Esempio di applicazione |
|---|---|---|
|
K |
Tipo K |
|
|
M |
Tipo M |
|
|
S |
Tipo S |
|
|
R |
Tipo R |
|
| Controller del sistema servo | Amplificatori e motori servo | ||
| CPU di movimento, controller autonomi indipendenti, | Amplificatore/azionamenti servo, utilizzati in alta precisione | ||
| prodotti del modulo di posizionamento | sistema di controllo del servomotore di posizionamento | ||
| Serie MELSEC iQ-R | Controller del sistema servo | Serie MR-J3 | Amplificatori servo |
| Serie MELSEC-Q | Controllo di precisione multi-CPU | Serie HF-KP | Servomotore 200V |
| Serie MELSEC-L | Modulo di posizionamento del movimento | Serie HF-SP | Servomotore 400V |
| Frizioni e freni elettromagnetici | Controller di tensione | ||
| Supporta l'avvolgimento/svolgimento ad alta velocità, | Processo di avvolgimento ad alta velocità e espansione | ||
| tensione, operazioni di controllo del materiale più lunghe. | operazioni di controllo della tensione | ||
| Serie ZK, ZHA | Frizione magnetica | Serie LE, LD | Unità di controllo automatico della tensione |
| Serie ZKG, ZHY | Freno magnetico | Serie LM-10, LX-TD | Rilevatore di tensione |
| Interfaccia uomo-macchina (HMI) -GOT | Interruttore automatico a bassa tensione | ||
| Buona compatibilità con la macchina, alte prestazioni | Serie MS-N | Starter motore | |
| GOT, produttività ed efficienza. | Serie SD-N, S-N | Contattore elettromagnetico | |
| Serie GT, GS | GOT HMI | Serie NF, BH-D6, CP | Interruttore automatico a bassa tensione |
| HC-UFS13 | HC-UFS23 | HC-UFS73 | HC-UFS43 |
| HC-UFS72 | HC-UFS152 | HC-UFS202 | HC-UFS352 |
| HC-UFS502 | HC-SFS81 | HF-KP13 | HF-SP102B |
| HC-SFS121 | HC-RFS153 | HF-MP13B | HF-SP152B |
| HC-SFS201 | HC-RFS203 | HF-MP23B | HF-SP202B |
| HC-SFS301 | HC-RFS353 | HF-MP43B | HF-SP352B |
| HC-SFS52 | HC-RFS503 | HF-MP73B | HF-SP502B |
| HC-SFS102 | HA-LFS11K2 | HF-KP13B | HF-SP51 |
| HC-SFS152 | HA-LFS15K2 | HF-KP23B | HF-SP702B |
| HC-SFS202 | HA-LFS22K2 | HF-KP43B | HF-SP81 |
| HC-SFS352 | HA-LFS11K2B | HF-KP73B | HF-SP121 |
| HC-SFS502 | HA-LFS15K2B | HF-SP52 | HF-SP201 |
| HC-SFS702 | HA-LFS22K2B | HF-SP102 | HF-SP51B |
| HC-SFS53 | HF-MP053 | HF-SP152 | HF-SP81B |
| HC-SFS103 | HF-MP13 | HF-SP202 | HF-SP121B |
| HC-SFS153 | HF-MP23 | HF-SP352 | HF-SP201B |
| HC-SFS203 | HF-MP43 | HF-SP502 | HC-SFS202K |
| HC-SFS353 | HF-MP73 | HF-SP702 | HC-SFS201B |
| HC-RFS103 | HF-KP053 | HF-SP52B | HC-SFS202B |
Domande frequenti:
1. D: Fornite la garanzia per la merce?
A: Sì, forniamo la garanzia per tutte le merci da noi. Offriamo un anno di garanzia per i nuovi articoli, 6 mesi di garanzia per gli articoli usati.
2. D: Potreste fornire supporto tecnologico?
A: Siamo in questo campo da molti anni. In caso di problemi, contattaci, forniremo suggerimenti dal nostro ingegnere per aiutarti a risolvere il problema.
3. D: Conservate la merce in magazzino o solo commercio?
A: Abbiamo un grande magazzino per le merci e conserviamo molte merci in magazzino, quindi potremmo consegnare gli articoli in breve tempo di consegna.
