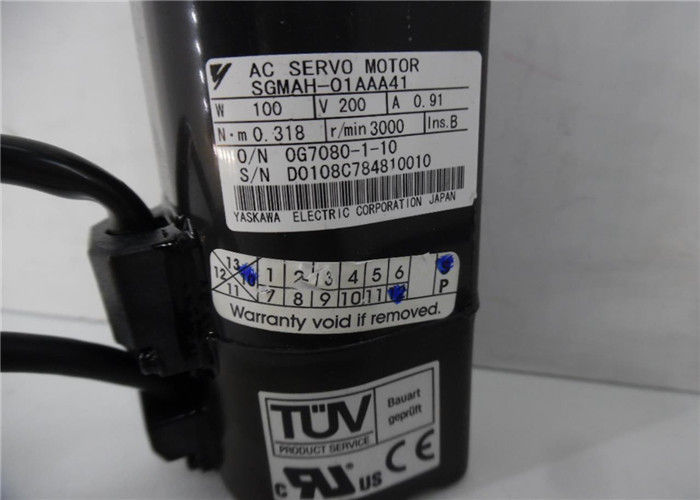

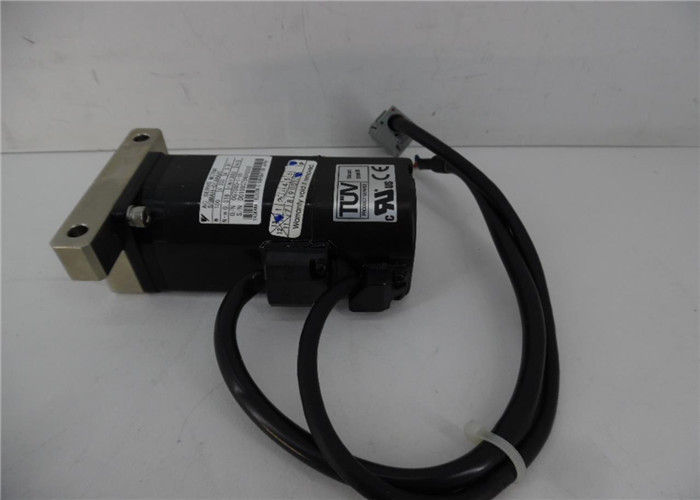

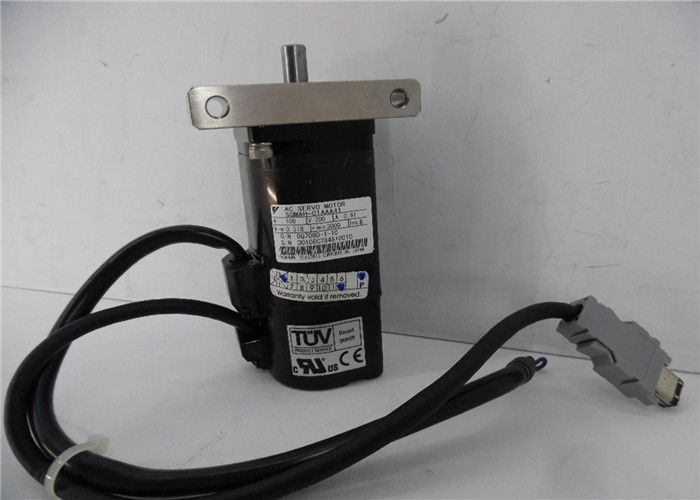

Servomotore elettrico SGMAH01AAA41 200v 3000RPM di CA di Yaskawa SGMAH-02AAA41 200w

 Yaskawa Electric SGMAH-02AAA41 200w Servomotore CA SGMAH01AAA41 200v 3000RPM




Tipo di servomotore: SGMAH Sigma II
Potenza nominale: 100W (0.25HP)
Alimentazione: 200V
Specifiche dell'encoder: Encoder incrementale a 13 bit (2048 x 4); Standard
Livello di revisione: Standard
Specifiche dell'albero: Dritto con chiavetta e filettatura
Accessori: Standard; senza freno
Opzione: D
Tipo: Omron
