| Nome del prodotto: | Modulo di uscita | Ordine no.: | TU849 3BSE042560R1 |
|---|---|---|---|
| Peso: | 0,3 chilogrammi (0,66 libbre.) | Corrente dell'ingresso/uscita, CC: | 500mA |
| 24 tipi del consumo di V: | 140 mA | Temperatura, funzionante: | °C 0 - +55 |
| Temperatura, stoccaggio: | °C -25 - +70 | ||
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||
CC del modulo 24 V di ABB Digital I O (CA 19,2 di -30 V) TU849 3BSE042560R1 500 V

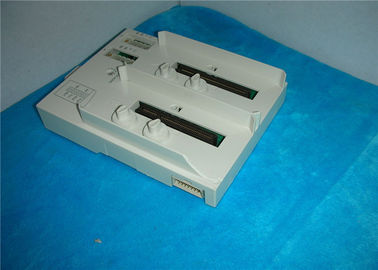

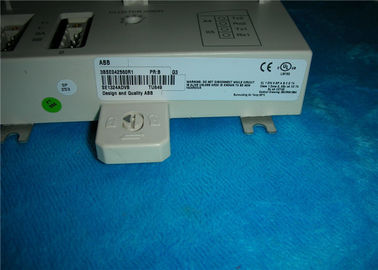

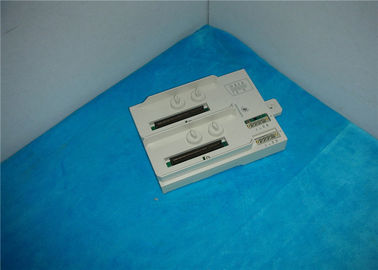

Il TU849 è un'unità (MTU) di termine del modulo per la configurazione ridondante del modem ottico TB840/TB840A di ModuleBus.
Il MTU è un'unità passiva che ha i collegamenti per la doppia alimentazione elettrica, uno per ogni modem, un singolo ModuleBus elettrico, due TB840/TB840A e un commutatore rotante per l'indirizzo del mazzo (1 - 7) mettendo.
Quattro chiavi meccaniche, due per ogni posizione, sono usate hanno configurato il MTU per i giusti tipi di moduli. Ogni chiave ha sei posizioni, che dà un numero totale di 36 configurazioni differenti. Le configurazioni possono essere cambiate con un cacciavite.
Il MTU può essere montato su una ferrovia standard di BACCANO. Ha un fermo meccanico che chiude il MTU a chiave alla ferrovia di BACCANO. Il fermo può essere chiuso/sbloccato con un cacciavite.
L'unità TU848 di termine ha diversi collegamenti dell'alimentazione elettrica e collega TB840/TB840A ad ingresso/uscita ridondante. L'unità TU849 di termine ha diversi collegamenti dell'alimentazione elettrica e collega TB840/TB840A ad ingresso/uscita non ridondante.
• Collegamento doppio dell'alimentazione elettrica
• Un commutatore rotante per la regolazione di indirizzo del mazzo
• La chiusura meccanica impedisce l'inserzione del tipo sbagliato del modulo
• Singolo collegamento di ModuleBus
• Chiusura del dispositivo alla ferrovia di BACCANO per la chiusura e collegare
• BACCANO su rotaie
| Protocollo | Il Modulebus di ABB |
| Numero dell'articolo | 3BSE042560R1 |
| Master o schiavo | Non applicabile |
| Linea ridondanza | Sì |
| Scambio caldo | No |
| Tipo | TB840/TB840A ridondante, singolo ingresso/uscita, potere doppio |
| Input di potere | 24 CC di V (19,2 -30 V) |
| Montaggio | Verticale o orizzontale |
| Connettore | N/A |
| 24 tipi del consumo di V. | N/A |
| Distribuzione della corrente di ModuleBus | Massimo 5 V 1,5 A 24 V 1,5 A |
| Chiavi meccaniche | 36 combinazioni differrent |
| Dimensioni accettabili del cavo | Solido: 0,2 - 2,5 mm2 Incagliato: 0,2 -2,5 mm2, 24 AWG -12 Coppia di torsione raccomandata: 0,5 nanometri |
| Tensione stimata dell'isolamento | 50 V |
| Tensione di prova dialettica | Un CA di 500 V |
| Dissipazione di potere | 2,5 W |
| Temperatura, funzionante | 55° C (orizzontale di 131° F) montato. 40° C (verticale di 104° F) montato |
| Temperatura, stoccaggio | -25° C (- 13° F) a +70° C (158° F) |
| Classe dell'attrezzatura | Classe 1 secondo l'IEC 60536; (terra protettiva) |
| Protezione dell'ingresso | IP20 secondo l'IEC 60529 |
| Marcatura CE | Sì |
| Sicurezza elettrica | cULus |
| Posizione pericolosa | zona pericolosa 2, zona 2 della classe 1 di posizione di cULus di ATEX |
| Certificati marini | ABS, BV, DNV-GL, LR, RS |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
| Altezza | 186,5 millimetri (7,34 dentro.) compreso il fermo |
| Larghezza | 124 millimetri (4,88 dentro.) |
| Profondità | 47 millimetri (1,85 dentro.) |
| Peso (base compresa) | 0,45 chilogrammi (0,99 libbre.) |
