Servomotore incrementale a 1,89 pollici 100W MUMA012P1T di PANASONIC Minas E
Dettagli:
| Luogo di origine: | Giappone |
| Marca: | Panasonnic |
| Numero di modello: | MUMA012P1T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | NUOVO in scatola originale |
| Tempi di consegna: | 2-3 giorni del lavoro |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Panasonic | Modello: | MUMA012P1T |
|---|---|---|---|
| Luogo di origine: | Giappone | Tipo: | Motore service AC |
| Tensione - classificata: | 200VAC | RPM: | 3000 rpm |
| Evidenziare: | servomotore a macchina ewing,servomotore elettrico |
||
Descrizione di prodotto

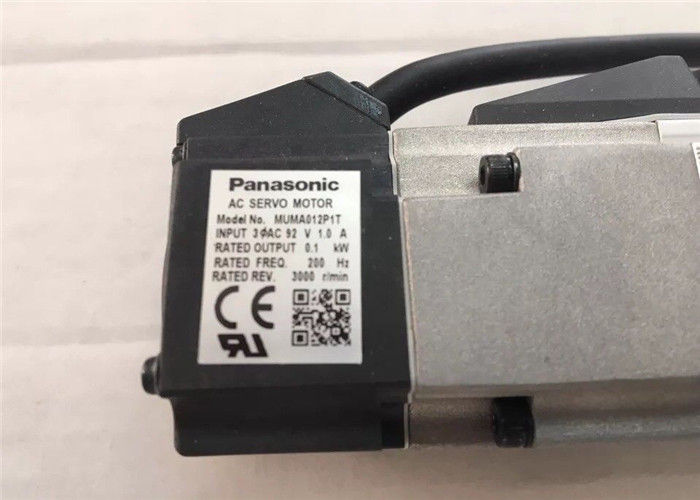

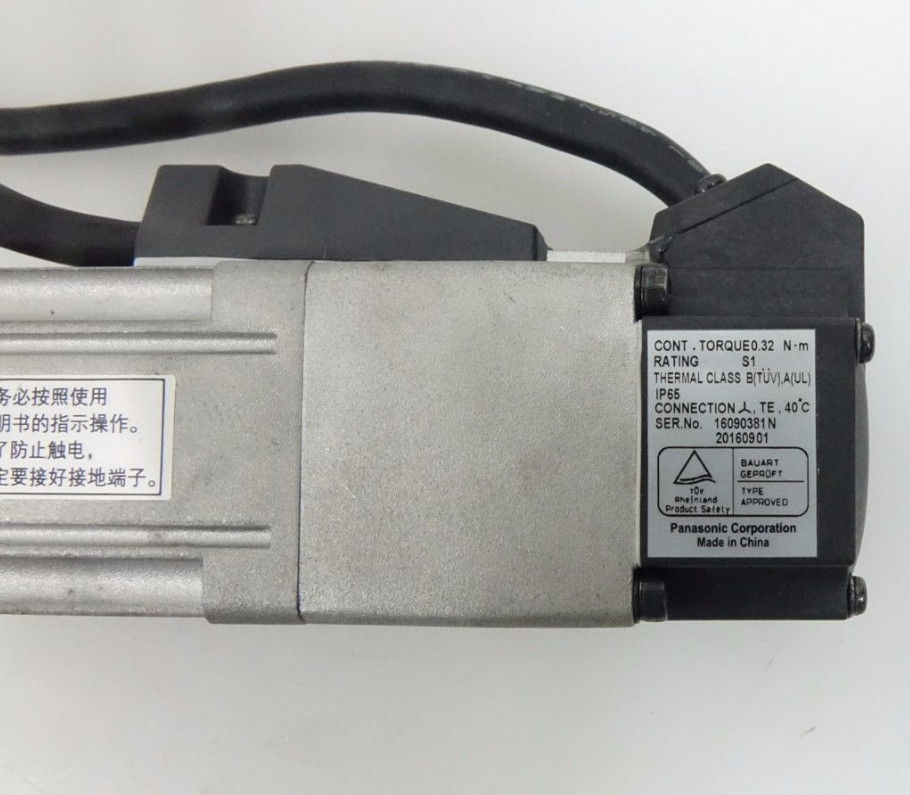

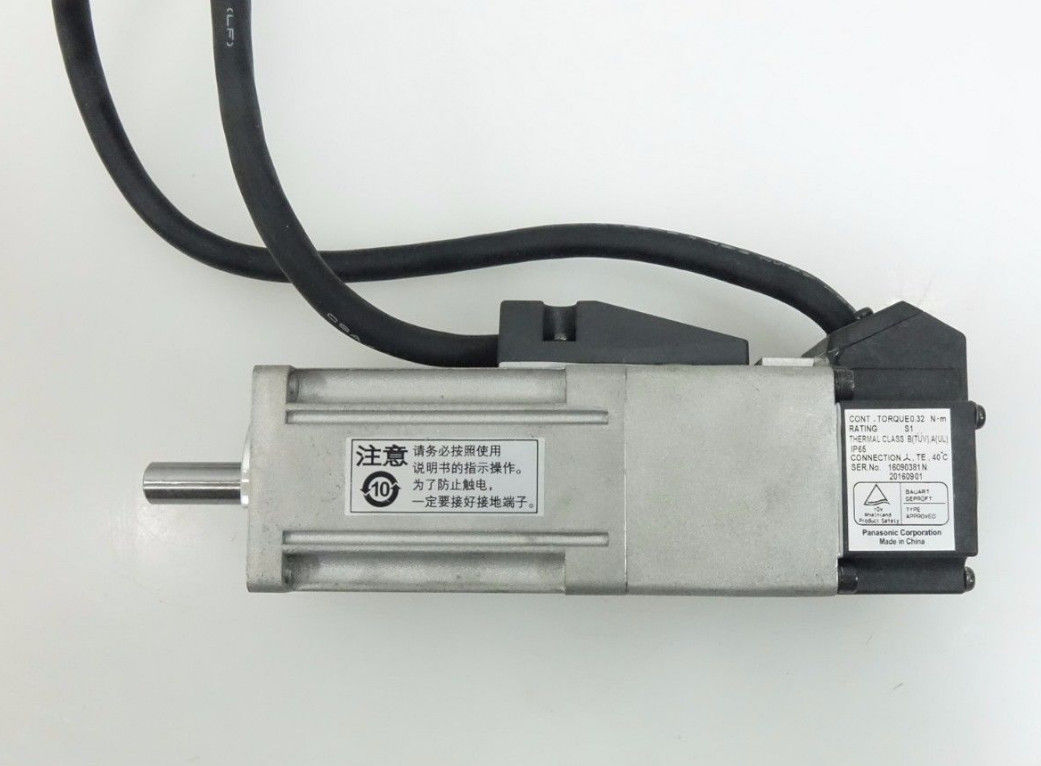

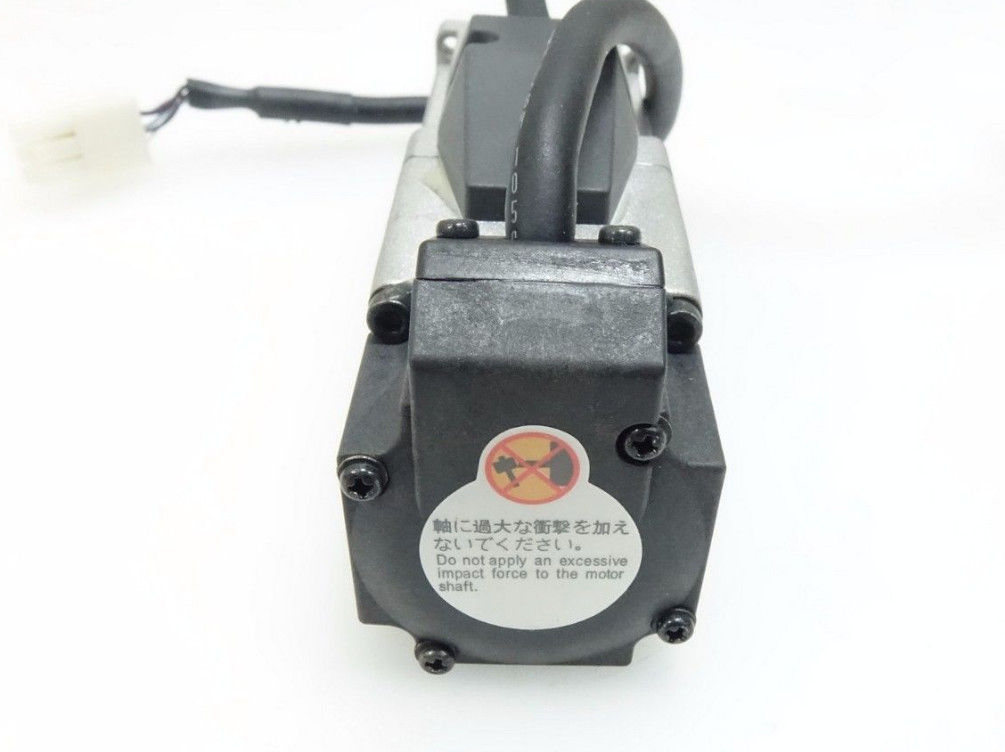

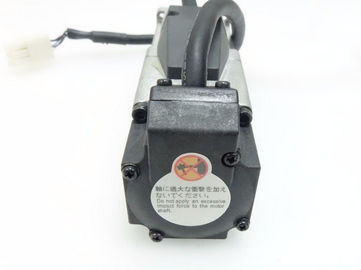

PANASONIC Minas E 1,89 pollici Servomotore incrementale 100W MUMA012P1T
Specificità:
Numero di parte MUMA012P1T
Servomotore del prodotto
Nome del prodotto Servomotore MINAS serie E
Caratteristiche Servo compatto solo per il controllo della posizione.
Numero di parte MUMA012P1T
Tipo di inerzia ultra bassa
Casella IP65
A parte la parte rotante dell'albero di uscita e l'estremità del filo conduttore.
Condizioni ambientali Per maggiori dettagli, si rimanda al manuale d'uso.
Specifiche di tensione 200 V
Potenza nominale 100 W
Corrente nominale (A (rms)) 1.0
Tenere il freno con
Massa (kg) 0.70
Sgombero di olio senza

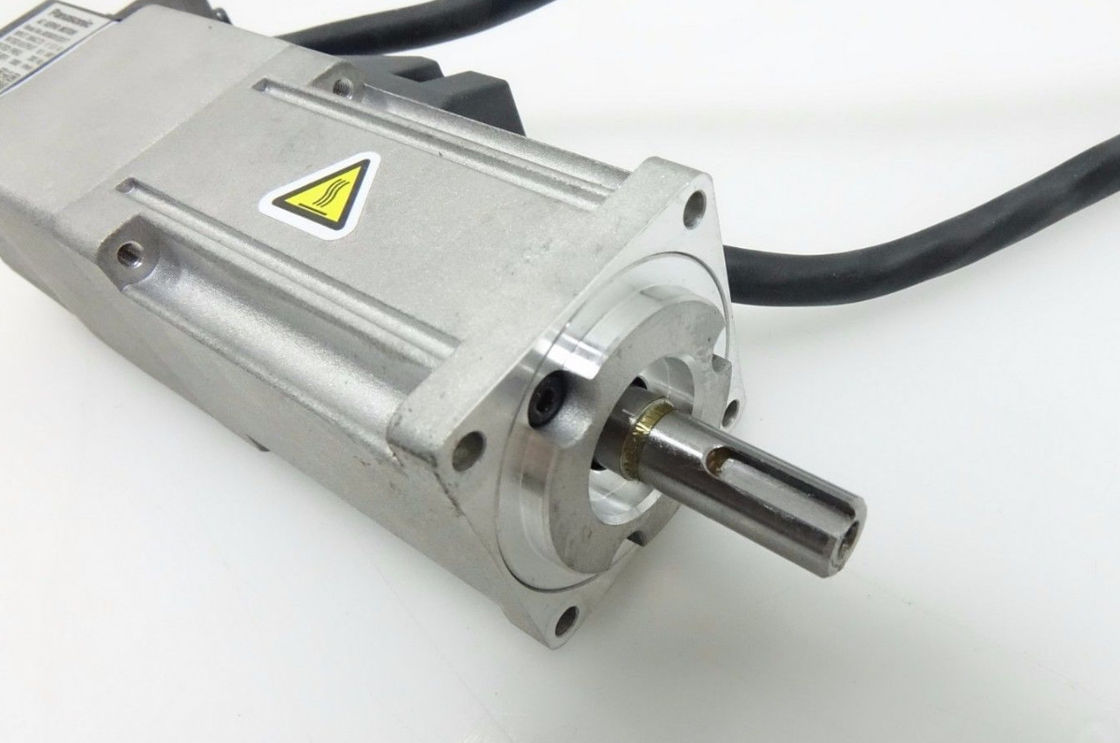

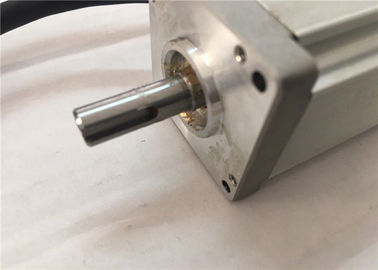

Fuoco chiave-way, toccare il centro
Torsione nominale (N ⋅ m) 0.32
Max. momentanea coppia di picco (N ⋅ m) 0.95
Frequenza di frenata rigenerativa (temi/min) senza opzione: nessun limite
Con opzione: Nessun limite
Opzione (resistenza di rigenerazione esterna) Parte n. : DV0P2891
La frequenza di frenatura rigenerativa rappresenta la frequenza di arresto del motore rispetto alla velocità nominale con decelerazione senza carico.
⋅ Se il carico è collegato, la frequenza sarà definita come 1/(m + 1 ), dove m = (momento di inerzia del carico) / (momento di inerzia del rotore).
⋅ Quando la velocità del motore supera la velocità nominale, la frequenza del freno rigenerativo è in proporzione inversa al quadrato di (velocità di marcia / velocità nominale).
⋅ La tensione di alimentazione è AC115 V (a 100 V della tensione principale).la frequenza è in proporzione inversa al quadrato di (tensione di alimentazione di funzionamento /115) rispetto al valore della tabella.
⋅ Quando la rigenerazione avviene in modo continuo, ad esempio in casi di frequenti variazioni di velocità di marcia o di alimentazione verticale, consultare noi o un rivenditore.
Nota) 2. Se la coppia effettiva è entro la coppia nominale, il freno a rigenerazione non ha limiti.
Velocità di rotazione nominale (r/min)
Velocità di rotazione massima nominale (r/min) 5000
Momento di inerzia del rotore (x10-4 kg ⋅ m2) 0.036
Momento di inerzia raccomandato del rapporto tra carico e rotore 30 volte o meno
Per quanto riguarda il rapporto tra il momento di inerzia raccomandato del carico e del rotore, si consiglia di consultare noi o un concessionario se il momento di inerzia del carico supera il valore specificato.
Codificatore rotativo: specifiche 2500 P/r
Codificatore rotativo: Risoluzione 10000
Altri prodotti superiori
| Motore Yasakawa, Guidatore SG- | Mitsubishi Motor HC, HA- |
| Moduli Westinghouse 1C, 5X- | Emerson VE, KJ... |
| Honeywell TC, TK... | Moduli GE IC - |
| Motore di ventola A0- | Trasmettitore Yokogawa EJA... |
Prodotti simili
MSM022Q8V MSMA202DIH MSM012A2UE MSM042H1B MSM5AZJ2QX MSMQ12QBV MSM042A2UE MSMA022A2W MSMK042BLN MSM021A1F MSM022A2UE MSM022A1BE MSMK021BLA MHM502A1C MFA020LB2NSB MSM012A6A MSM5AZA1A MQMA022P1B MBMK082BLN MQMS042A65E MSM041A1C MSM021P1N MSM5AZP1P MBMK042BLEU MSMA042A1F MSMA012A1F MSMA042A84 MSMA022C1F MBMK011BLA MSM3AAD1E MSM3AAD1G MSM8AAD1G MSM5AAD1F MSM8AAD1F AMKC060B10KFG MSM011ABE MSM012A1A MSMA3AZA1N MSM042F2G MSM-12F2G MSMA102A1G MUMA022P1S MUMA012P1T MDM402A1H MFA0204D2BSH MDM402A1G MSM302A1H MSM302A1G MBMK021BLA MSM3AZA1N MSMZ041Q2G MSM022A1A MQMA042P1A MUMA042A3E MSM011A1A MFA024LA2NS MSM021A2NE MSM012F2G MSM022F2G MSM5AZP1C MSM012P1B MSM022P1A MSM042A1A MSM021AJB MSM011A3E MDM202Q2V MDM102Q2V MSMD082P1S MSM012QBV MSM022A1E MSMA022A1E MSM011D1B MSM012A1F MSMA5AZP1B MSMA012P1A MSD021P1E MSD021A1A MSDA013A1A MQDA013A1A MSD013P1E MSD023P1E MSD043P1E MSD023P1EA MSD103A1V06 MSD083A1X MSD043D1E DV88010LDM04 DV88010LDM01 DV85010LDMBS DV88010LDMS2 MSD083A1XG MSD011AX08 MSD013A1XXV MSD013A1X MSD011A1X MKDET131OP MSDA011A1A MSDA043A1A02 MQDA023D1A MHD503A1V MSD041A4XX MSD021P4E MSD5A1P4E MSD011P4E MSD3A3A1X MDD103AIVE MDD253AIVE MDD153AIVE MDD103A1VE MDD253A1VE MDD153A1VE
■Filtro adattivo
●Fa seguire automaticamente la frequenza di risonanza della macchina alla frequenza del filtro a tacca.
● Si può prevedere la soppressione del rumore "Judder" della macchina causato dalla variazione della macchina o dalla frequenza di risonanza dovuta all'invecchiamento.
■ filtri a due canali
● I filtri a due canali sono installati nel driver indipendentemente dal filtro adattivo.
● È possibile impostare sia la frequenza che la larghezza per ciascuno dei 2 filtri e impostare la frequenza in unità di 1 Hz.
● Suppressione del rumore "Judder" della macchina.
■Controllo dell'ammortizzazione
● Questo driver è dotato di filtri di ammortizzazione a due canali, che consentono di sopprimere le vibrazioni che si verificano sia all'avvio che alla fermata
nella macchina a bassa rigidità, impostando manualmente la frequenza di vibrazione in unità da 0,1 Hz.
●Si può anche cambiare la frequenza di vibrazione impostata da 2 canali con direzione di rotazione o con un ingresso esterno
corrispondono alla variazione della frequenza di vibrazione causata dalla posizione della macchina.
●Semplice impostazione con inserimento solo della frequenza e del valore del filtro.
Guadagno in tre fasi
È disponibile un interruttore di guadagno a 3 passaggi in aggiunta all'interruttore di guadagno normale.L'interruttore di guadagno in 3 passaggi ti dà scelte di 3 diverse impostazioni per il normale funzionamentoLe giuste regolazioni di guadagno consentono di ridurre le vibrazioni e di ridurre il tempo di posizionamento dell'applicazione.
È disponibile un interruttore di guadagno a 3 passaggi in aggiunta all'interruttore di guadagno normale.L'interruttore di guadagno in 3 passaggi ti dà scelte di 3 diverse impostazioni per il normale funzionamentoLe giuste regolazioni di guadagno consentono di ridurre le vibrazioni e di ridurre il tempo di posizionamento dell'applicazione.
Conversione del rapporto di inerzia
Quando si hanno significativi cambiamenti di inerzia di carico, si può regolare il rapporto di inerzia destra con l'input di conversione del rapporto di inerzia (J-SEL) dell'interfaccia.può regolare la velocità sbilanciata e la combinazione di guadagno di posizione di rotazioneFinisce con una risposta piu' veloce del tuo sistema.
Assegnazione del segnale di ingresso/uscita
È possibile utilizzare i parametri per assegnare arbitrariamente gli input universali 10 e gli output 6. (Gli input possono essere selezionati come contatti A o B).Il software di installazione Panaterm fornisce uno schermo esclusivo per una configurazione più semplificata.
Commutazione del limitatore di coppia
Questi possono essere utilizzati per applicazioni come la pressione semplificata, il controllo della tensione e l'homing senza sensori.
