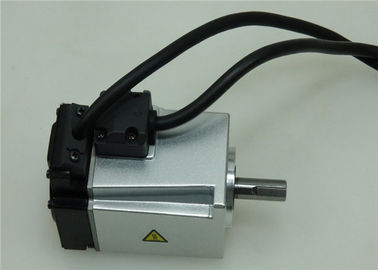

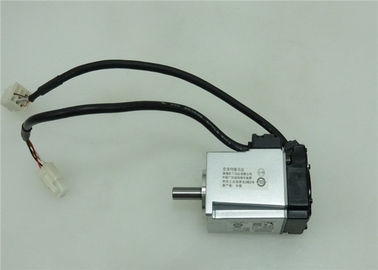

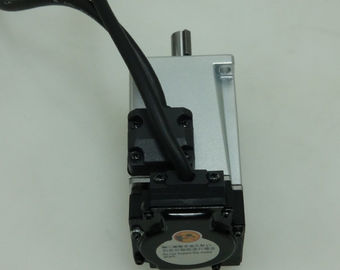

SERVOMOTORE 0.1kW 250Hz 3000 r/min MHMF012L1U2M di CA di PANASONIC
Dettagli:
| Luogo di origine: | Giappone |
| Marca: | Panasonnic |
| Numero di modello: | MHMF012L1U2M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | NUOVO in scatola originale |
| Tempi di consegna: | 2-3 giorni del lavoro |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Panasonic | Modello: | MHMF012L1U2M |
|---|---|---|---|
| Luogo di origine: | Giappone | Tipo: | Motore service AC |
| Tensione - classificata: | 200VAC | RPM: | 3000 rpm |
| Evidenziare: | servomotore AC,servomotore elettrico |
||
Descrizione di prodotto

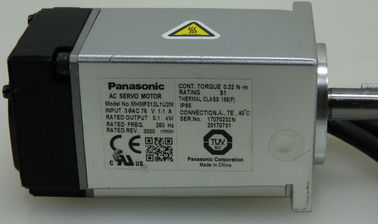

PANASONIC AC SERVO MOTOR 0,1 kW 250 Hz 3000 giri/min MHMF012L1U2M
Guadagno in tre fasi
È disponibile un interruttore di guadagno a 3 passaggi in aggiunta all'interruttore di guadagno normale.L'interruttore di guadagno in 3 passaggi ti dà scelte di 3 diverse impostazioni per il normale funzionamentoLe giuste regolazioni di guadagno consentono di ridurre le vibrazioni e di ridurre il tempo di posizionamento dell'applicazione.
È disponibile un interruttore di guadagno a 3 passaggi in aggiunta all'interruttore di guadagno normale.L'interruttore di guadagno in 3 passaggi ti dà scelte di 3 diverse impostazioni per il normale funzionamentoLe giuste regolazioni di guadagno consentono di ridurre le vibrazioni e di ridurre il tempo di posizionamento dell'applicazione.
Conversione del rapporto di inerzia
Quando si hanno significativi cambiamenti di inerzia di carico, si può regolare il rapporto di inerzia destra con l'input di conversione del rapporto di inerzia (J-SEL) dell'interfaccia.può regolare la velocità sbilanciata e la combinazione di guadagno di posizione di rotazioneFinisce con una risposta piu' veloce del tuo sistema.
Specificità:
Specificità dell'articolo
Numero di parte MHMF012L1U2M
Dettagli Alta inerzia, tipo di filo a piombo
Nome di famiglia MINAS A6
Serie MHMF Serie
Tipo Alta inerzia
Prodotto in ordine speciale Prodotto in ordine speciale
Precauzioni per il prodotto da ordinazione speciale Si prega di evitare il motore o le attrezzature contenenti il motore da distribuire in Giappone o in altre regioni attraverso il Giappone.
Casella IP65
A parte la parte rotante dell'albero di uscita e l'estremità del filo conduttore.
Condizioni ambientali Per maggiori dettagli, si rimanda al manuale d'uso.

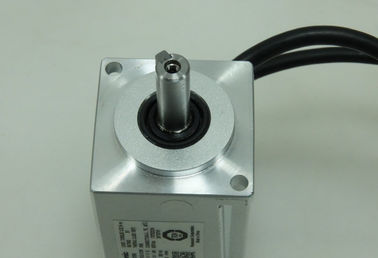

Dimensione quadrata della flangia 40 mm quadrati
Dimensione quadrata della flange (unità: mm) 40
Configurazione di uscita del motore

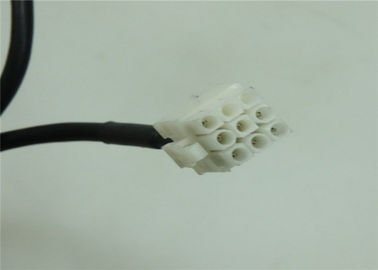

Connettore di codificatore del motore filo di piombo
Capacità di alimentazione (kVA) 0.5
Specifiche di tensione 200 V
Potenza nominale 100 W
Corrente nominale (A (rms)) 1.1
Tenere il freno senza
Massa (kg) 0.42
di una lunghezza di 20 mm
Fuoco chiave-way, toccare il centro
Torsione nominale (N ⋅ m) 0.32
Torsione continua di stagnazione (N ⋅ m) 0.33
Max. coppia massima momentanea (N ⋅ m) 1.11
Corrente massima (A (o-p)) 5.5
Frequenza di frenata rigenerativa (temi/min) senza opzione: nessun limite
Con opzione: Nessun limite
Opzione (resistenza di rigenerazione esterna) Parte n. : DV0P4281
Per quanto riguarda la frequenza di frenatura rigenerativa si rimanda ai dettagli di [Descrizione delle specifiche del motore], nota: 1 e 2.
Velocità di rotazione nominale (r/min)
Velocità di rotazione massima nominale (r/min) 6500
Momento di inerzia del rotore (x10-4 kg ⋅ m2) 0.071
Momento di inerzia raccomandato del rapporto tra carico e rotore 30 volte o meno
Per quanto riguarda il rapporto di momento di inerzia raccomandato tra carico e rotore, fare riferimento ai dettagli di [Descrizione delle specifiche del motore],Nota: 3.
Codificatore rotativo: specifiche Sistema assoluto/incrementale a 23 bit
Nota Quando si utilizza un codificatore rotativo come sistema incrementale (senza utilizzare dati multi-turn), non collegare una batteria per il codificatore assoluto.
Codificatore rotativo: Risoluzione 8388608
Carico ammissibile
Specificità dell'articolo
Durante il montaggio: carico radiale direzione P (N) 147
Durante l'assemblaggio: carico di spinta in direzione A (N) 88
Durante l'assemblaggio: carico di spinta in direzione B (N) 117.6
Durante il funzionamento: carico radiale direzione P (N) 68.6
Durante il funzionamento: carico di spinta A, direzione B (N) 58.8
Per i dettagli, si rimanda alla [Descrizione delle specifiche del motore] "Prezzo ammissibile all'albero di uscita.
Prodotti simili
200 W
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400 W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400 W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750 W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750 W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100 W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400 W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400 W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750 W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750 W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100 W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
Assegnazione del segnale di ingresso/uscita
È possibile utilizzare i parametri per assegnare arbitrariamente gli input universali 10 e gli output 6. (Gli input possono essere selezionati come contatti A o B).Il software di installazione Panaterm fornisce uno schermo esclusivo per una configurazione più semplificata.
Commutazione del limitatore di coppia
Questi possono essere utilizzati per applicazioni come la pressione semplificata, il controllo della tensione e l'homing senza sensori.
