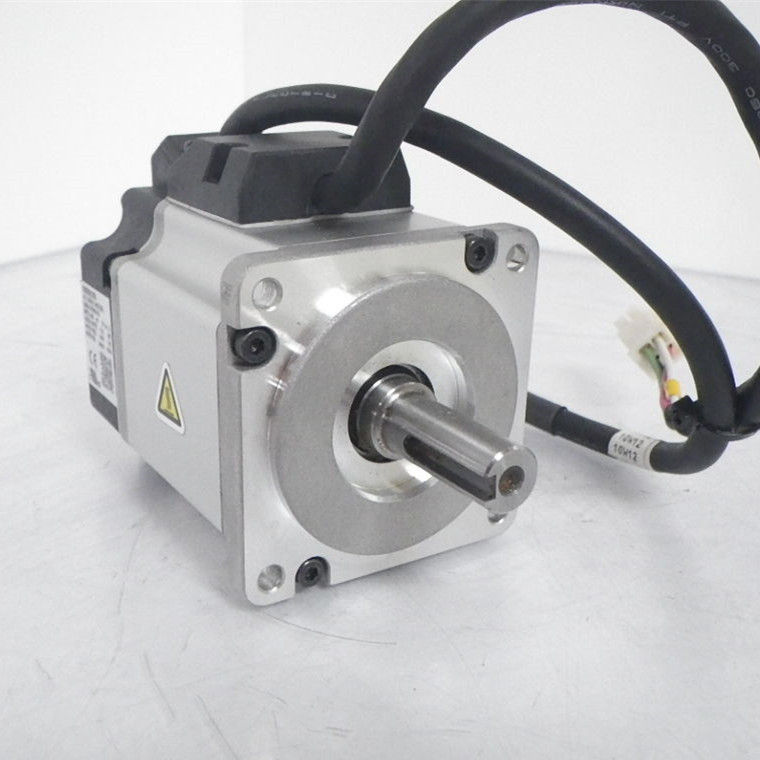

OMRON R88M-G90010T-BS2-Z 200V 900W Modalità sincrona ciclica di posizionamento con freno
• Funzioni e prestazioni ereditate dalla serie G5 e comunicazioni EtherCAT per un posizionamento ad alta velocità e
precisione.
• Lineup di motori compatti ad alta spinta con nucleo in ferro e motori senza nucleo privi di cogging con eccellente
stabilità di velocità.
• Stesso tipo di motore con nucleo in ferro per AC 200V e AC 400V.
• Configurazione rapida tramite funzione di configurazione automatica.
Il servomotore preminente che rivoluziona il controllo del movimento
• Prestazioni di inseguimento leader nel settore. Frequenza di risposta in velocità di 2 kHz.
• Migliore precisione di posizionamento*. Dotato di encoder incrementale ad alta risoluzione a 20 bit. * 8 volte la risoluzione dei precedenti modelli OMRON
• Posizionamento ad alta precisione. Controllo completamente ad anello chiuso di serie.
• Conforme agli ultimi standard internazionali. Sicurezza e produttività.
• Globalizzazione. Lineup di servomotori a 400 VAC.
Indice
• Informazioni per l'ordinazione
• Specifiche Specifiche generali Caratteristiche
• Servodrive con alimentazione di ingresso monofase 100 VAC
• Servodrive con alimentazione di ingresso monofase o trifase 200 VAC
• Servodrive con alimentazione di ingresso trifase 400 VAC Specifiche di comunicazione EtherCAT
• Informazioni sulla versione
• Nomi e funzioni Nomi delle parti del servodrive Funzioni
• Dimensioni
Supporti di comunicazione: Si raccomanda Ethernet Categoria 5 (100BASE-TX) o superiore (cavo a doppino intrecciato con doppio nastro di alluminio e schermatura a treccia).
Distanza di comunicazione: Distanza tra i nodi: max. 100 m.
Profilo di azionamento CiA402:
• Modalità sincrona ciclica di posizionamento
• Modalità sincrona ciclica di velocità
• Modalità sincrona ciclica di coppia
• Modalità di posizionamento con profilo
• Modalità di homing
• Funzione di sonda tattile (funzione di blocco)
• Funzione di limitazione della coppia
Riduttore (Gioco: max. 15 minuti d'arco)
Per servomotori da 3.000 giri/min
| Potenza nominale del servomotore |
Rapporto di riduzione |
Modello |
| 50 W |
1/5 |
R88G-VRXF05B100CJ |
| 1/9 |
R88G-VRXF09B100CJ |
| 1/15 |
R88G-VRXF15B100CJ |
| 1/25 |
R88G-VRXF25B100CJ |
| 100 W |
1/5 |
R88G-VRXF05B100CJ |
| 1/9 |
R88G-VRXF09B100CJ |
| 1/15 |
R88G-VRXF15B100CJ |
| 1/25 |
R88G-VRXF25B100CJ |
| 200 W |
1/5 |
R88G-VRXF05B200CJ |
| 1/9 |
R88G-VRXF09C200CJ |
| 1/15 |
R88G-VRXF15C200CJ |
| 1/25 |
R88G-VRXF25C200CJ |
| 400 W |
1/5 |
R88G-VRXF05C400CJ |
| 1/9 |
R88G-VRXF09C400CJ |
| 1/15 |
R88G-VRXF15C400CJ |
| 1/25 |
R88G-VRXF25C400CJ |
750 W
(200 V) |
1/5 |
R88G-VRXF05C750CJ |
| 1/9 |
R88G-VRXF09D750CJ |
| 1/15 |
R88G-VRXF15D750CJ |
| 1/25 |
R88G-VRXF25D750CJ |
Cavi e dispositivi periferici
Cavi encoder (cavo standard)
| Servomotore applicabile |
Modello |
100 V
200 V |
Servomotori da 3.000 giri/min da 50 W,
100 W, 200 W, 400 W e 750 W |
3 m |
R88A-CR1A003C |
| 5 m |
R88A-CR1A005C |
| 10 m |
R88A-CR1A010C |
| 15 m |
R88A-CR1A015C |
| 20 m |
R88A-CR1A020C |
| 30 m |
R88A-CR1A030C |
| 40 m |
R88A-CR1A040C |
| 50 m |
R88A-CR1A050C |
200 V
400 V |
200 V:
Servomotori da 3.000 giri/min da 1 kW o più
Servomotori da 2.000 giri/min
Servomotori da 1.000 giri/min
400 V:
Servomotori da 3.000 giri/min
Servomotori da 2.000 giri/min
Servomotori da 1.000 giri/min |
3 m |
R88A-CR1B003N |
| 5 m |
R88A-CR1B005N |
| 10 m |
R88A-CR1B010N |
| 15 m |
R88A-CR1B015N |
| 20 m |
R88A-CR1B020N |
| 30 m |
R88A-CR1B030N |
| 40 m |
R88A-CR1B040N |
| 50 m |
R88A-CR1B050N |
Cavi freno (cavo standard)
| Servomotore applicabile |
Modello |
100 V
200 V |
Servomotori da 3.000 giri/min da 100 W,
200 W, 400 W e 750 W * |
3 m |
R88A-CA1A003B |
| 5 m |
R88A-CA1A005B |
| 10 m |
R88A-CA1A010B |
| 15 m |
R88A-CA1A015B |
| 20 m |
R88A-CA1A020B |
| 30 m |
R88A-CA1A030B |
| 40 m |
R88A-CA1A040B |
| 50 m |
R88A-CA1A050B |
