Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo dell'ingresso/uscita | Modello NO.: | BC810K02 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE031155R1 | Ridondanza: | Sì |
| Ad alta integrazione: | Sì | Prestazione: | Lo scambio caldo ha sostenuto |
| Tipo del consumo di energia +24 V/massimo: | tipico 50 mA (massimo 70 mA) | Tipo di dissipazione di potere.: | 1,2 W tipico |
| Evidenziare: | modulo di Ethernet i o,moduli del plc i o |
||

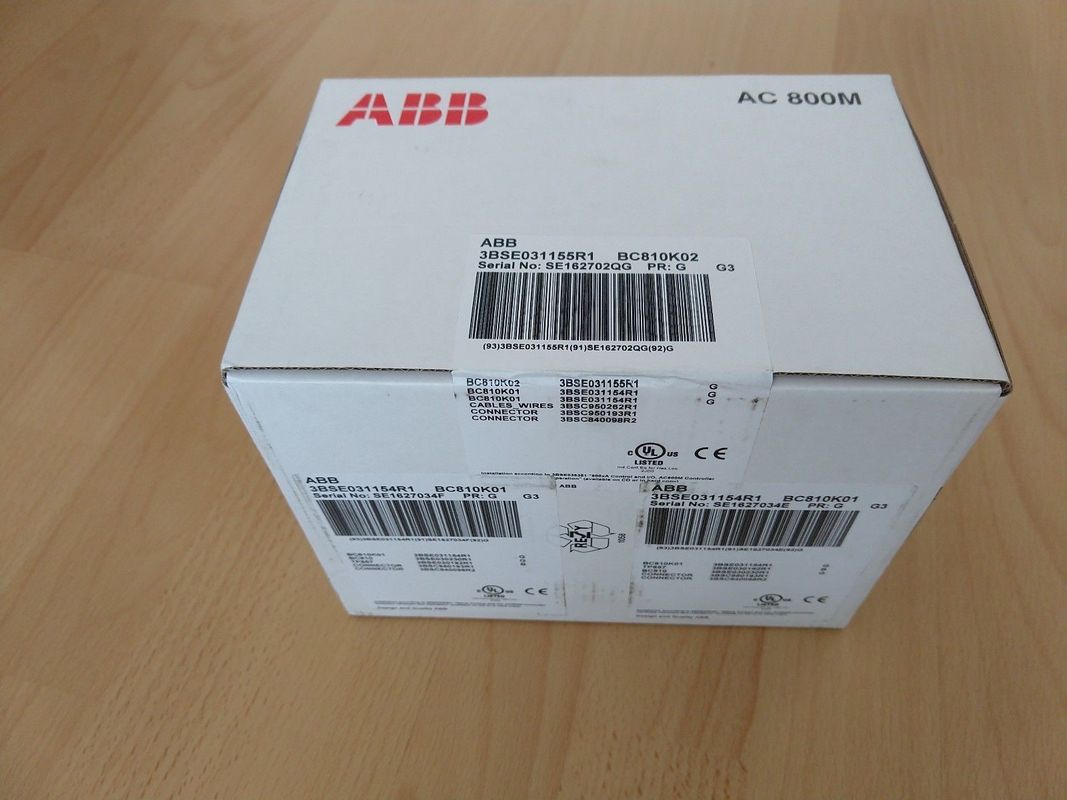

Modulo dell'ingresso/uscita del MODULO 3BSE031155R1 del regolatore BC810K02 di ABB AC800M NUOVO in scatola
Descrizione di BC810K02
L'unità BC810 consiste di due parti di base: piastra di base (TP857) ed alimentazione elettrica/bordo di logica. La piastra di base è dove i connettori al CEX-bus ed al potere esterno risiedono. È collegata alla Baccano-ferrovia attraverso le parti di metallo dell'alloggio. Il bordo inoltre porta il diodo di voto ed il fusibile di potere esterno. L'alimentazione elettrica ed il bordo di logica contiene il convertitore di +3,3 V, la logica, i driver per il collegamento del CEX-bus ed il connettore per il cavo di collegamento.
BC810 può essere usato con PM861A, PM862, PM864A, PM865, PM866, PM866A e PM867.
In un sistema completamente ridondante con due BC810 collegati e paia primarie/di sostegno del CPU, la sostituzione online di sostegno BC810 della piastra di base del CPU senza disturbare il traffico di CEX. Se il BC810 deve essere sostituito, tutto il traffico al segmento collegato di CEX è interrotto.
Il CEX-bus è utilizzato per l'estensione delle porte di comunicazione a bordo con le unità di interfaccia di comunicazione. È inoltre possibile usare le interfacce di comunicazione ridondanti sul CEX-bus. L'unità BC810 di collegamento del CEX-bus è usata per aumentare la disponibilità sul CEX-bus dividendolo nei segmenti separati. Ciò migliora la disponibilità nei sistemi con le interfacce di comunicazione ridondanti.
Generalità
| Numero dell'articolo | 3BSE031155R1 (BC810K02) |
| Ridondanza | Sì |
| Ad alta integrazione | Sì |
| Prestazione | Lo scambio caldo ha sostenuto |
Dati dettagliati
| Alimentazione elettrica | Gli input hanno designato L+ e la l 24 V nominali, la variazione fra 19,2 CC V e una CC di 30 V. |
| Tipo del consumo di energia +24 V/massimo | tipico 50 mA (massimo 70 mA) |
| Tipo di dissipazione di potere. | 1,2 W tipico |
Comunicazioni
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (per PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (per PM867) | PM891K01 | PM891K02 |
Ambientale e certificazione
| Temperatura, funzionamento | +5 +55 a °C (+41 - °F) +131 |
| Temperatura, stoccaggio | °C -40 - +70 (- °F) 40 - +158 |
| Umidità relativa | 5 - 95%, senza condensazione |
| Classe di protezione | IP20 secondo EN60529, IEC 529 |
| Marcatura CE | Sì |
| Sicurezza elettrica | UL508 |
| Posizione pericolosa | classe 1, zona 2, Na IIC T4, ExnA IIC T4Gc X di cULus di AEx |
| Certificati marini | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Caratteristiche e benefici
• Sostiene le unità di interfaccia di comunicazione ridondanti.
• Sostiene la sostituzione online del CPU.
• Alimentazione elettrica esterna.
• Sostiene lo scambio caldo
Dimensioni
| Altezza | 185 millimetri (7,3 dentro.) |
| Larghezza | 59 millimetri (2,9 dentro.) |
| Profondità | 127,5 (5,0 dentro.) |
| Peso | 1,5 chilogrammi (3,31 libbre) (pacchetto BC810K02) |
