Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | BASE DI TERMINE | Modello NO.: | TU847 |
---|---|---|---|
Numero dell'articolo: | 3BSE022462R1 | Protocollo: | Il Modulebus di ABB |
Matrice o schiavo: | Non applicabile | Tensione nominale di isolamento: | 50 V |
Tensione di prova dialettica: | 500VAC | Ingresso alimentazione: | 24 CC di V. (19,2 - 30 V) |
Evidenziare: | modulo di ingresso/uscita digitale,modulo di Ethernet i o |

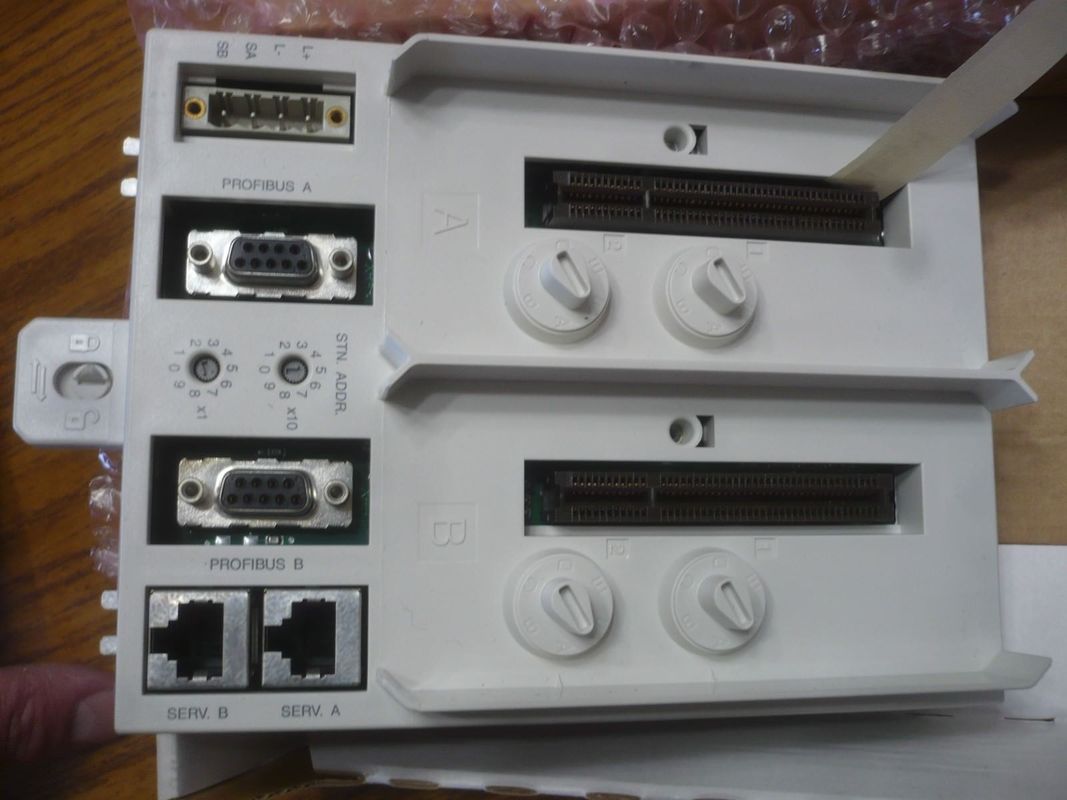

Nuova unità di termine del modulo dell'ingresso/uscita della base TU847 3BSE022462R1 S800 del montaggio di ABB
Descrizione di TU847
Il TU847 è un'unità di termine del modulo (MTU) per la configurazione ridondante dell'interfaccia di comunicazione CI840/CI840A del campo. Il MTU è un'unità passiva che ha collegamenti per l'alimentazione elettrica, ModuleBus elettrico, due CI840/CI840A e due commutatori rotanti per le regolazioni di indirizzo di stazione (0 - 99). Un porto ottico TB842 di ModuleBus può essere collegato a TU847 via TB806.
Quattro chiavi meccaniche, due per ogni posizione, sono usate al configurato al MTU per i giusti tipi di moduli. Ogni chiave ha sei posizioni, che dà un numero totale di 36 configurazioni differenti. TU846/TU847 deve lo spazio a sinistra per essere rimosso. Non può essere sostituito con potere applicato. TU847 è inoltre disponibile in una versione compiacente di G3 (TU847Z).
Generalità
Protocollo | Il Modulebus di ABB |
Numero dell'articolo | 3BSE022462R1 |
Matrice o schiavo | Non applicabile |
Ridondanza del modulo | Sì |
Scambio caldo | Nessun |
Tipo | CI840/CI840A ridondante, singolo ingresso/uscita |
Input di potere | 24 CC di V. (19,2 - 30 V) |
Montaggio | Verticale o orizzontale |
Dati dettagliati
Connettore | PROFIBUS. Connettore DSUB9 Porti di servizio: Connettore RJ45 |
24 tipi del consumo di V. | N/A |
Distribuzione corrente di ModuleBus | Massimo 5 V 1,5 A Massimo 24 V 1,5 A |
Chiavi meccaniche | 36 combinazioni differenti |
Dimensioni accettabili del cavo | 0.25 - 2.5mm2, AWG 24 - 14 Coppia di torsione raccomandata: 0,5 - 0,6 nanometri Lunghezza di spogliatura: 6-7.5 millimetri, 0.24-0.30 dentro |
Tensione di isolamento stimata | 50 V |
Tensione di prova dialettica | Un CA di 500 V |
Comunicazioni
Modello no. | Protocollo | Matrice o schiavo |
CI801 | PROFIBUS DP-V1 | Schiavo |
CI840A | PROFIBUS DP-V1 | Schiavo |
CI853 | COMLI e MODBUS RTU | Master/slave |
CI854B | PROFIBUS DP-V1 | Master |
CI855 | Il MasterBus 300 di ABB | Master |
CI856 | INGRESSO/USCITA DELLO S100 DI ABB | Master |
CI857 | IL INSUM DI ABB | Master |
CI858 | Il DriveBus di ABB | Master |
CI860 | Organo permanente per la salute e sicurezza di Fieldbus del FONDAMENTO | Master/slave |
CI865 | Ingresso/uscita del Satt di ABB | Master |
CI867 | MODBUS TCP | Master/slave |
CI868 | IEC 61850 | Master/slave |
CI869 | Il Advant Fieldbus 100 di ABB | Schiavo |
CI871 | PROFINET IO | Master |
CI873 | IP di Ethernet/DeviceNet | Master |
TB820V2 | Il Modulebus di ABB | Schiavo |
TB825 (multi modo) | Il Modulebus di ABB | Schiavo |
TB826 (singolo modo) | Il Modulebus di ABB | Schiavo |
TB840A | Il Modulebus di ABB | Schiavo |
TB842 | Il Modulebus di ABB | Non applicabile |
TU807 | Il Modulebus di ABB | Non applicabile |
TU840 | Il Modulebus di ABB | Non applicabile |
TU841 | Il Modulebus di ABB | Non applicabile |
TU846 | Il Modulebus di ABB | Non applicabile |
TU847 | Il Modulebus di ABB | Non applicabile |
TU848 | Il Modulebus di ABB | Non applicabile |
TU849 | Il Modulebus di ABB | Non applicabile |
Ambientale e certificazione
Temperatura, funzionamento | 55° C (orizzontale di 131° F) ha montato. 40° C (verticale di 104° F) ha montato |
Temperatura, stoccaggio | -25° C (- 13° F) a +70° C (158° F) |
Classe dell'attrezzatura | Classe 1 secondo l'IEC 60536; (terra protettiva) |
Protezione dell'ingresso | IP20 secondo l'IEC 529, (IEC 144) |
Marcatura CE | Sì |
Sicurezza elettrica | cULus |
Posizione pericolosa | zona pericolosa 2, zona 2 di posizione Class1 di cULus di ATEX |
Certificati marini | ABS, BV, DNV-GL, LR, RS, CCS |
Conformità di RoHS | 50581:2012 dell'EN |
Conformità di WEEE | DIRECTIVE/2012/19/EU |
Caratteristiche e benefici
Dimensioni
Altezza | 186 millimetri (7.32") compreso il fermo |
Larghezza | 124 millimetri (4.88") |
Profondità | 47 millimetri (1.85") |
Peso (base compresa) | 0,5 chilogrammi (1,1 libbre.) |
