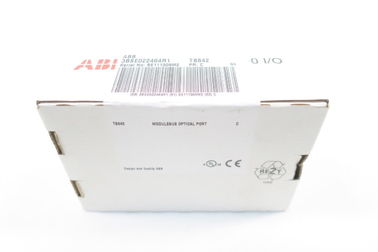

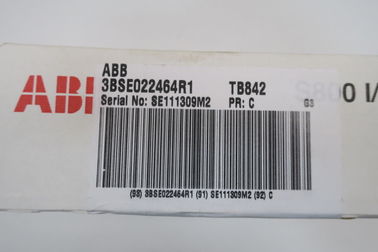

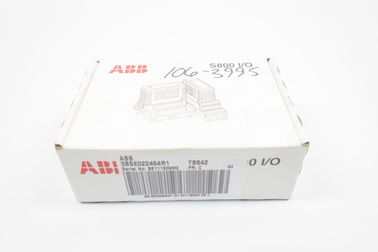

Porto ottico del modulo TB842 3BSE022464R1 Modulebus dell'ingresso/uscita del DCS S800 di ABB BAILEY nuovo in scatola
Descrizione di prodotto dettagliata
| Nome di prodotto: |
Modulo dell'ingresso/uscita |
Modello no.: |
TB842 |
| Numero dell'articolo: |
3BSE022464R1 |
Protocollo: |
Il Modulebus di ABB |
| Matrice o schiavo: |
Non applicabile |
24 tipi del consumo di V.: |
20 mA |
| Evidenziare: |
modulo di ingresso/uscita digitale, modulo di Ethernet i o |
ABB BAILEY DCS S800 I/O Module TB842 3BSE022464R1 Modulebus Port Ottico Nuovo in scatola
Descrizione della TB842
TB842 ModuleBus Optical Port is a communication interface between the CI801 or CI840/CI840A FCI and the TB820/TB820V2/TB840/TB840A ModuleBus Modem of an I/O cluster or ABB drives units via the Optical ModuleBus. TB842 si collega a CI801 tramite TB806 e a CI840/CI840A tramite TU847 e TB806 per singola I/O o tramite TU846 e TB846 per I/O ridondanti.
TB842 può essere utilizzato sia in una configurazione ottica simplex che in una configurazione ottica duplex.In configurazione duplex, i nodi ottici ModuleBus sono collegati in fila. TB842 ha un connettore per le connessioni in fibra ottica e una connessione al modulo di interfaccia di comunicazione.
Il modulo è dotato di trasmettitore/ricevitore fino a 10 Mbit/s. Sia in plastica che in fibra ottica HCS (Hard Clad Silica) con connettori (Agilent, ex Hewlett-Packard,Versatile Link) può essere utilizzato con il TB842.
Informazioni generali
| Protocollo |
Modulobus di ABB |
| Numero dell'articolo |
3BSE022464R1 |
| Padrone o schiavo |
Non applicabile |
| Redundanza di linea |
- Sì, sì. |
| Redundanza dei moduli |
- Sì, sì. |
| Swap a caldo |
- Sì, sì. |
| Utilizzato in combinazione con il controller HI |
- No, no. |
| Montaggio |
Verticale o orizzontale |
Dati dettagliati
| Collegamento |
Agilent's, ex Hewlett-Packard, versatile link |
| Tipo di consumo 24 V. |
20 mA |
| Distribuzione della corrente di ModuleBus |
Interfaccia in fibra ottica, connessione di trasmissione e ricezione per massimo 10 Mbit/s. Lunghezza d'onda 650 nm |
| Dissipazione di potenza |
0.5 W |
Comunicazioni
| Numero modello. |
Protocollo |
Padrone o schiavo |
| CI801 |
PROFIBUS DP-V1 |
Sclavo |
| CI840A |
PROFIBUS DP-V1 |
Sclavo |
| CI853 |
COMLI e MODBUS RTU |
Padrone / schiavo |
| CI854B |
PROFIBUS DP-V1 |
Maestro. |
| CI855 |
MasterBus 300 di ABB |
Maestro. |
| CI856 |
S100 I/O di ABB |
Maestro. |
| CI857 |
ABB's INSUM |
Maestro. |
| CI858 |
DriveBus di ABB |
Maestro. |
| CI860 |
Fondazione Fieldbus HSE |
Padrone / schiavo |
| CI865 |
Satt I/O di ABB |
Maestro. |
| CI867 |
Modbus TCP |
Padrone / schiavo |
| CI868 |
IEC 61850 |
Padrone / schiavo |
| CI869 |
Advant Fieldbus 100 di ABB |
Sclavo |
| CI871 |
PROFINET IO |
Maestro. |
| CI873 |
EtherNet IP / DeviceNet |
Maestro. |
| TB820V2 |
Modulobus di ABB |
Sclavo |
| TB825 (Multi-Mode) |
Modulobus di ABB |
Sclavo |
| TB826 (Modo singolo) |
Modulobus di ABB |
Sclavo |
| TB840A |
Modulobus di ABB |
Sclavo |
| TB842 |
Modulobus di ABB |
Non applicabile |
| TU807 |
Modulobus di ABB |
Non applicabile |
| TU840 |
Modulobus di ABB |
Non applicabile |
| TU841 |
Modulobus di ABB |
Non applicabile |
| TU846 |
Modulobus di ABB |
Non applicabile |
| TU847 |
Modulobus di ABB |
Non applicabile |
| TU848 |
Modulobus di ABB |
Non applicabile |
| TU849 |
Modulobus di ABB |
Non applicabile |
Ambiente e certificazione
| Temperatura, funzionamento |
55° C (131° F) montato orizzontalmente 40° C (104° F) montato verticalmente |
| Temperatura, conservazione |
-25° C (-13° F) a +70° C (158° F) |
| Classe di attrezzature |
Classe I secondo la norma IEC 60536; (protetto da terra) |
| Protezione contro l'ingresso |
IP20 secondo IEC 60529 |
| Marcatura CE |
- Sì, sì. |
| Sicurezza elettrica |
cULus |
| Luogo pericoloso |
cULus Posizione pericolosa Classe 1, Zona 2, Zona 2 ATEX |
| Certificati marini |
ABS, BV, DNV-GL, LR, RS, CCS |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Caratteristiche e vantaggi
• 1 porta in fibra ottica per l'espansione Optical ModuleBus
• Connessione a CI801 e CI840/CI840A
Dimensioni
| Altezza |
56.7 mm (2.23 ̊) |
| Larghezza |
170,6 mm (0,69 ̊) |
| Profondezza |
42.3 mm (1,67 ̊) |
| Peso (compresa la base) |
90 g (0,20 lb) |
