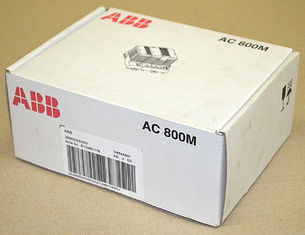

MODULO di INTERFACCIA del modulo CI854AK01 dell'ingresso/uscita di ABB S800 PROFIBUS J 3BSE030220R1 (CI854A+TP854)
Dettagli:
| Marca: | ABB |
| Certificazione: | CE |
| Numero di modello: | CI854AK01 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Contact us |
| Imballaggi particolari: | Nuova scatola originale |
| Tempi di consegna: | In stock |
| Termini di pagamento: | T/T/paypal |
| Capacità di alimentazione: | 50 |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Modulo dell'ingresso/uscita | Modello n.: | CI854AK01 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE030220R1 | Protocollo: | PROFIBUS DP-V1 |
| Master o schiavo: | Master | Sistema: | 800xA |
| Evidenziare: | ABB S800 Modulo di I/O PROFIBUS,Modulo di interfaccia ABB CI854AK01,Modulo I/O digitale con garanzia |
||
Descrizione di prodotto
MODULO di INTERFACCIA del modulo CI854AK01 dell'ingresso/uscita di ABB S800 PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Comunicazioni
| Modello no. | Protocollo | Master o schiavo |
| CI801 | PROFIBUS DP-V1 | Schiavo |
| CI840A | PROFIBUS DP-V1 | Schiavo |
| CI853 | COMLI e MODBUS RTU | Master/slave |
| CI854B | PROFIBUS DP-V1 | Master |
| CI855 | Il MasterBus 300 di ABB | Master |
| CI856 | INGRESSO/USCITA DELLO S100 DI ABB | Master |
| CI857 | IL INSUM DI ABB | Master |
| CI858 | Il DriveBus di ABB | Master |
| CI860 | Organo permanente per la salute e sicurezza di Fieldbus del FONDAMENTO | Master/slave |
| CI865 | Ingresso/uscita del Satt di ABB | Master |
| CI867 | MODBUS TCP | Master/slave |
| CI868 | IEC 61850 | Master/slave |
| CI869 | Il Advant Fieldbus 100 di ABB | Schiavo |
| CI871 | PROFINET IO | Master |
| CI873 | IP di Ethernet/DeviceNet | Master |
| TB820V2 | Il Modulebus di ABB | Schiavo |
| TB825 (multi modo) | Il Modulebus di ABB | Schiavo |
| TB826 (singolo modo) | Il Modulebus di ABB | Schiavo |
| TB840A | Il Modulebus di ABB | Schiavo |
| TB842 | Il Modulebus di ABB | Non applicabile |
| TU807 | Il Modulebus di ABB | Non applicabile |
| TU840 | Il Modulebus di ABB | Non applicabile |
| TU841 | Il Modulebus di ABB | Non applicabile |
| TU846 | Il Modulebus di ABB | Non applicabile |
| TU847 | Il Modulebus di ABB | Non applicabile |
| TU848 | Il Modulebus di ABB | Non applicabile |
| TU849 | Il Modulebus di ABB | Non applicabile |
Descrizione di CI854AK01
IL DP di PROFIBUS è un protocollo multiuso ad alta velocità del bus (fino a 12Mbit/s) per il collegamento dei dispositivi del campo, come ingresso/uscita a distanza, azionamenti, il materiale elettrico di bassa tensione ed i regolatori. IL DP di PROFIBUS può essere collegato al CA 800M via l'interfaccia di comunicazione di CI854B. Il CI854B include due porti di PROFIBUS per realizzare che la linea ridondanza e inoltre sostiene la ridondanza matrice di PROFIBUS.
La ridondanza matrice è sostenuta nella comunicazione di PROFIBUS-DP usando due moduli di interfaccia di comunicazione di CI854B. La ridondanza matrice può combinarsi con ridondanza del CPU e ridondanza di CEXbus (BC810). I moduli sono montati su una ferrovia di BACCANO e su un'interfaccia direttamente con il sistema dell'ingresso/uscita S800 e su altri sistemi dell'ingresso/uscita pure, compreso sistemi competenti di tutto il Fieldbus di PROFIBUS DP/DP-V1 e del FONDAMENTO.
Il DP di PROFIBUS deve essere terminato ai due nodi esterni. Ciò è fatta solitamente mediante per mezzo dei connettori con il termine incorporato. Per garantire un termine di lavoro corretto il connettore deve essere tappato e potere essere assicurato.
Pacchetto compreso: un'interfaccia di comunicazione CI854BK01 e una piastra di base TP854.
(Soltanto compatibile con il sistema 800xA 6.0.3.2, costruttore compatto 6.0.0-2 di controllo ed in avanti. Vedi prego l'aggiornamento del prodotto per più informazioni.)
Generalità
| Protocollo | PROFIBUS DP-V1 |
| Numero dell'articolo | 3BSE069449R1 (CI854BK01) |
| Master o schiavo | Master |
| Numero dei canali | 2 |
| Velocità della trasmissione | 9.6 - 12 000 kbit/s |
| Linea ridondanza | Sì |
| Ridondanza del modulo | Sì |
| Scambio caldo | Sì |
| Usato insieme al regolatore di HI | Sì |
Dati dettagliati
| Unità massime sul bus di CEX | 12 |
| Connettore | Femmina di DB (9-pin) |
| 24 tipi del consumo di V. | 190 mA |
Ambientale e certificazione
| Temperatura, funzionante | °C 55 |
| Classe di protezione | IP20 secondo EN60529, IEC 529 |
| Marcatura CE | Sì |
| Certificati marini | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Caratteristiche e benefici
- Usato per il collegamento ingresso/uscita e degli strumenti a distanza di fieldbus via il DP di PROFIBUS
- Possibile collegare PA di PROFIBUS al CI854B via il PROFIBUS che collega dispositivo LD 800P
- Il CI854B può essere messo ridondante
Dimensioni
| Altezza | 185 millimetri (7,3 dentro.) |
| Larghezza | 59 millimetri (2,3 dentro.) |
| Profondità | 127,5 millimetri (5,0 dentro.) |
| Peso (base compresa) | 700 g (1,5 libbre) |
