Dettagli:
Termini di pagamento e spedizione:
|
Categoria: | Modulo di ingresso/uscita | Ordine no.: | 3BSE036456R1 |
---|---|---|---|
Specificazione del segnale: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V | Impedenza dell'input: | 10 MΩ (tensione introdotta) 50 Ω (input corrente) |
Sotto/sopra gamma: | ± 15% | Filtro dall'input (tempo di aumento 0-90%): | 115 spettrografia di massa (tensione introdotta), 130 spettrografia di massa (input corrente) |
Numero di modello: | AI825 | Tempo di ciclo dell'aggiornamento: | < 10ms=""> |
Evidenziare: | moduli del plc i o,modulo di Ethernet i o |

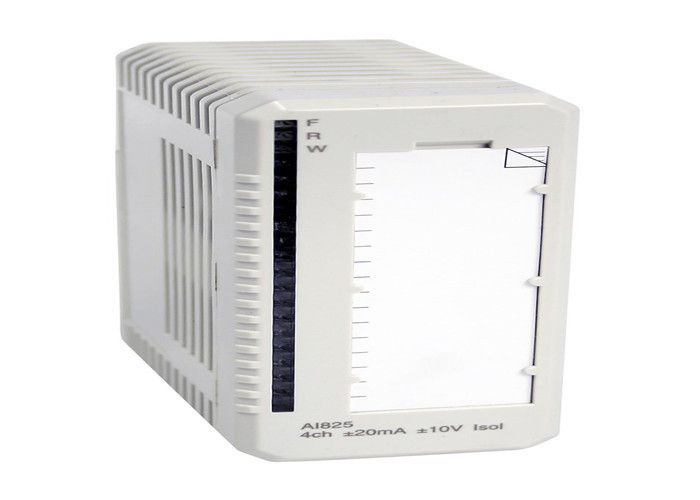

AI825 - Moduli dell'ingresso/uscita AI825 3BSE036456R1 - selezionatore ABB dell'hardware del sistema 800xA
Il modulo di entrata analogica AI825 ha individualmente 4 corrente galvanica/input isolati e bipolari di tensione. Ogni canale può essere una tensione o input corrente.
Il modulo ha un input a corrente continua che resiste a fino a 6,3 V ed alla a sopra input corrente protettivo tensione che resistono ad una CC di fino a +30 V. La corrente è limitata da una resistenza di ptc.
Il potere alle fasi dell'input è convertito dalle 24 V sul ModuleBus.
Generalità
Tipo |
Entrata analogica |
Specificazione del segnale |
-20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V |
Numero dell'articolo |
3BSE036456R1 |
Numero dei canali |
4 |
HART |
No |
SOE |
No |
Ridondanza |
No |
Ad alta integrazione |
No |
Sicurezza intrinseca |
No |
Meccanici |
S800 |
Dati dettagliati
Risoluzione |
un più di 14 bit |
Impedenza dell'input |
10 MΩ (tensione introdotta) |
Isolamento |
Isolato individualmente, Manica--Manica e girare intorno al terreno comunale |
Sotto/sopra gamma |
± 15% |
Errore |
Massimo 0,1% |
Deriva di temperatura |
Massimo 47 ppm/°C (0..10V), massimo 34 ppm/°C (±10V), massimo 78 ppm/°C (0..20mA), massimo 57 ppm/°C (±20mA) |
Filtro dall'input (tempo di aumento 0-90%) |
115 spettrografia di massa (tensione introdotta), 130 spettrografia di massa (input corrente) |
Tempo di ciclo dell'aggiornamento |
|
Lunghezza di cavo massima del campo |
600 metri (656 yarde) |
CMRR, 50Hz, 60Hz |
dB 120 |
NMRR, 50Hz, 60Hz |
> 40 dB a 50 hertz, dB >55 a 60 hertz |
Tensione stimata dell'isolamento |
250 V |
Tensione di prova dielettrica |
Una CC ch-ch, ch-terra di CC di 3250 V/sistema di 1900 V, |
Dissipazione di potere |
Tipo. 2,5 W, massimo 3,2 W |
Consumo corrente +5 V Modulebus |
Tipo. 70 mA, massimo 100 mA |
Consumo corrente +24 V Modulebus |
Tipo. 90 mA, massimo 110 mA |
Esterno del consumo corrente +24 V |
0 |
Sistemi diagnostici
LED anteriori |
F (ault), R (ONU), W (arning) |
Controllo |
Alimentazione elettrica interna |
Indicazione di stato di controllo |
Errore del modulo, avvertimento del modulo, errore di Manica |
Ambiente e certificazione
Segno del CE |
Sì |
Sicurezza elettrica |
IEC 61131-2, UL 508 |
Posizione pericolosa |
- |
Certificazione marina |
- |
Valutazione di protezione |
IP20 secondo l'IEC 60529 |
Atmosfera corrosiva ISA-S71.04 |
G3 |
Condizioni di gestione climatiche |
0 +55 a °C (stoccaggi -25 - +70 °C), RH=5 a 95% nessuna condensazione, IEC/EN 61131-2 |
Grado di inquinamento |
Grado 2, IEC 60664-1 |
Condizioni di gestione meccaniche |
IEC/EN 61131-2 |
Contabilità elettromagnetica |
EN 61000-6-4, EN 61000-6-2 |
Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
Classe dell'attrezzatura |
Classe I secondo l'IEC 61140; (terra protettiva) |
Temperatura ambiente massima |
55 °C (°F) 131, per il montaggio verticale nel °C compatto del MTU 40 (°F) 104 |
Conformità di RoHS |
50581:2012 dell'EN |
Conformità di WEEE |
DIRECTIVE/2012/19/EU |
