Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo di uscita | Modello NO.: | DO818 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE069053R1 | Specificazione del segnale: | 24 CC di V. (una CC di 12 - 32 V.), 0,5 A |
| Numero dei canali: | 32 canali | Tipo di segnale: | Sourcing corrente, limitazione corrente |
| Tipo: | Uscita analogica | Meccanici: | S800 |
| Evidenziare: | moduli del plc i o,modulo di Ethernet i o |
||

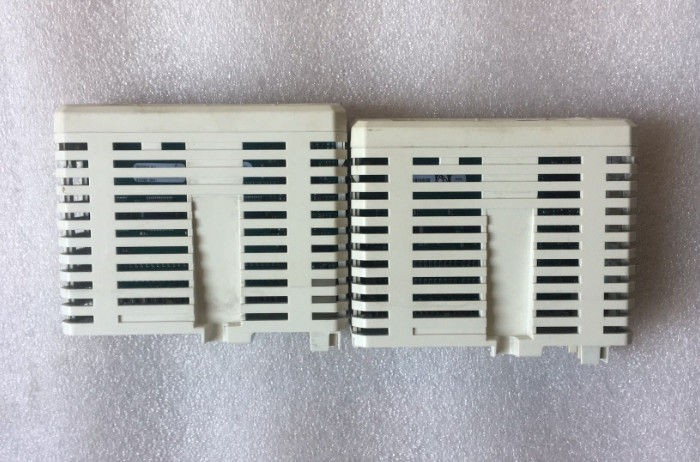

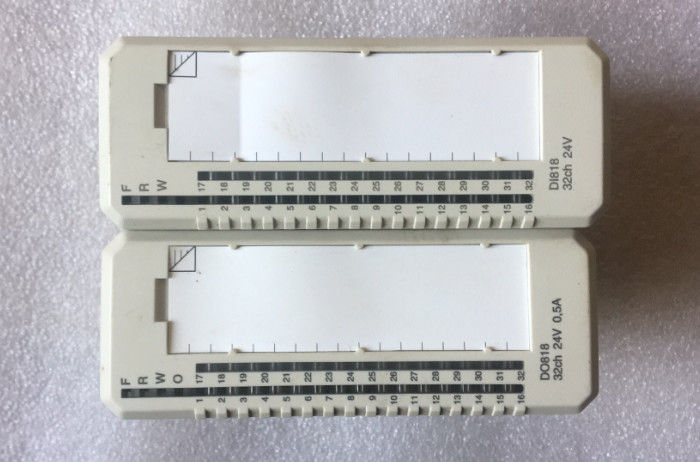

Modulo analogico 3BSE069053R1 dell'ingresso/uscita dei chanels S800 del modulo di uscita di ABB Digital DO818 32
Descrizione di DO818
Il DO818 è 32 un modulo di uscita digitale del canale 24 V per l'ingresso/uscita S800. Questo modulo ha 16 uscite digitali. La gamma di tensione in uscita è di 12 - 32 volt e la corrente d'uscita continua massima è 0,5 A. Le uscite sono protette dai cortocircuiti, sopra tensione e sopra la temperatura. Le uscite sono divise in due gruppi individualmente isolati con 16 canali di uscita ed in un input di controllo di tensione in ogni gruppo. Ogni canale di uscita consiste di un cortocircuito e sopra componenti laterali protette del driver della temperatura le alte, della protezione di contabilità elettromagnetica, la soppressione del carico induttivo, l'indicazione LED dello stato di uscita e la barriera ottica di isolamento. L'input trattato di controllo di tensione dà i segnali di errore di canale se la tensione scompare. Il segnale di errore può essere letto con il ModuleBus.
Generalità
| Tipo | Uscita di Digital |
| Specificazione del segnale | 24 CC di V. (una CC di 12 - 32 V.), 0,5 A |
| Numero dell'articolo | 3BSE069053R1 |
| Numero dei canali | 32 |
| Tipo del segnale | Sourcing corrente, limitazione corrente |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Dati dettagliati
| Isolamento | Groupwise ha isolato da terra |
| Carico dell'uscita | |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | Tipo 2,8 W |
| Consumo corrente +5 V Modulebus | Tipo 70 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | 40 mA |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), O (PS), stato di Manica 1-32 |
| Controllo | 2 canali (1 per gruppo) Attivato quando gocce trattate di potere inferiore a 12 V |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Caratteristiche e benefici
Dimensioni
| Altezza | 119 millimetri (4,7") |
| Larghezza | 45 millimetri (1,77») |
| Profondità | 102 millimetri (4,01"), 111 millimetro (4,37") compreso il connettore |
| Peso | 0,18 chilogrammi (0,4 libbre.) |
Compability
| Uso con il MTU | TU818, TU819, TU830 |
| Codice di chiusura | Ea |
