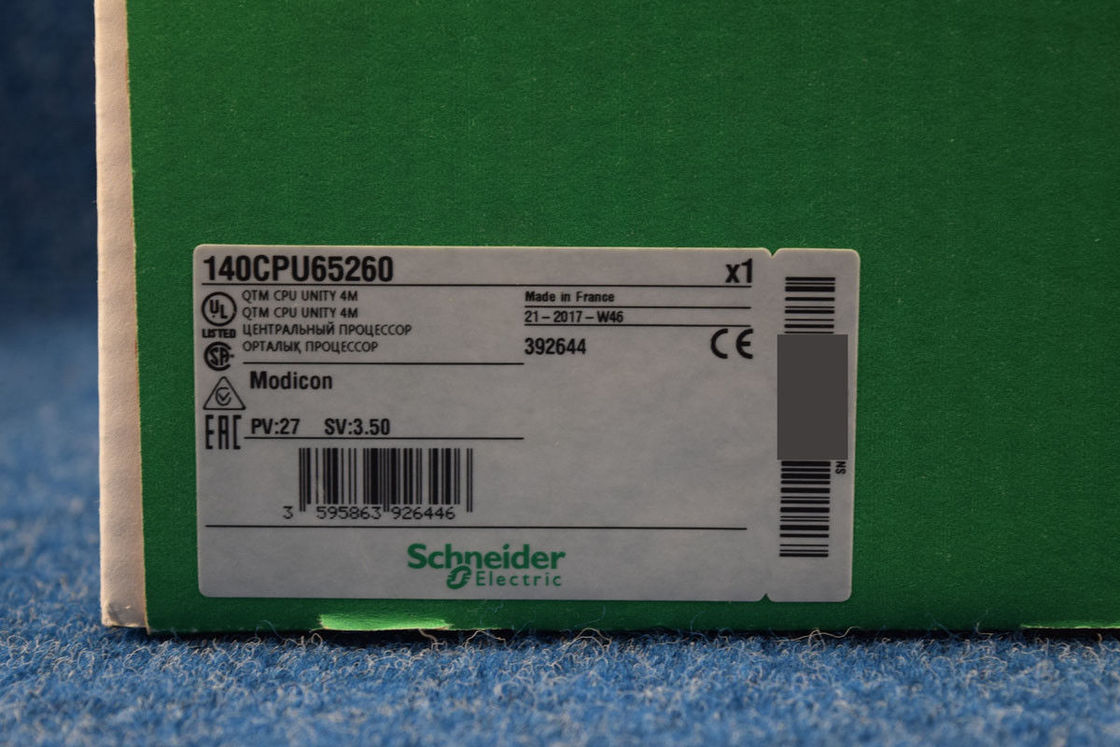

Processore a slot 80486 singolo CPU Quantum PLC 140CPU65260C Shchnider Modicon con matematica

Produttore:

Modicon Quantum

Serie:

CPU Quantum

Peso:

2 libbre

Prodotto o componente:

Processore Unity

Frequenza di clock:

266 MHz

Numero di slot:

10

16

2

4

6

Numero di rack:

2 rack locali

Numero di stazioni I/O distribuite:

63 stazioni - 1 rack - 3 reti distribuite

Numero di stazioni I/O remote:

31 - 2 rack remoti

Numero I/O discreto:

8000 ingressi, 8000 uscite - distribuite - per rete

31744 ingressi, 31744 uscite - remote

Illimitato (max 26 slot) - locale

Numero I/O analogico:

Illimitato (max 26 slot) - locale

500 ingressi, 500 uscite - distribuite - per rete

1984 ingressi, 1984 uscite - remote

I/O specifici per applicazione:

Timestamping accurato

Contatore

Ingressi di interrupt ad alta velocità

Collegamento seriale

Numero di moduli opzionali:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Numero massimo di connessioni:

Illimitato (AS-Interface) - locale

6 (Profibus DP) - locale

6 (Modbus Plus) - locale

6 (Ethernet TCP/IP) - locale

4 (AS-Interface) - remote

2 (AS-Interface) - distribuite

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Tipo di connessione integrata:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Controlli:

Controllo di processo

Descrizione memoria:

Espandibile 8 MB - archiviazione file con scheda PCMCIA

Espandibile 7168 kB - programma con scheda PCMCIA

RAM interna 768 kB

Funzione interruttore:

Interruttore a chiave porta memoria on/off

Struttura applicazione:

4 task ausiliari

32 task di interrupt timer

128 task di interrupt

128 task di interrupt I/O

1 task veloce periodico

1 task master ciclico/periodico

Tempo di esecuzione per istruzione:

0.48...0.56 µs virgola mobile

0.0525...0.075 µs booleano

0.045...0.06 µs su word

0.045...0.06 µs su aritmetica a punto fisso

Tempo di esecuzione per 1 K istruzione:

9.91 65 % booleano e 35 % numerico

10.28 100 % booleano

Sovraccarico di sistema:

1 ms - task master

0.2 ms - task veloce

Requisito corrente bus:

2160 mA

Segnalazione locale:

1 LED rosso per collisione Ethernet

1 LED verde per attività Ethernet (COM)

Connessione elettrica:

1 connettore femmina, tipo connettore: SUB-D 9 per collegamento a Modbus Plus

rete

1 connettore, tipo connettore: RJ45 per collegamento bus Modbus

1 connettore, tipo connettore: RJ45 per collegamento rete Ethernet

1 connettore, tipo connettore: MT-RJ (fibra ottica) per interconnessione primaria e

PLC secondari (architettura hot standby
