Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | MODULO INTRODOTTO | Numero modello.: | DI880 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE028586R1 | Specificazione del segnale: | 24 CC di V. |
| Numero di canali: | 16 canali | Tipo del segnale: | Affondamento corrente |
| tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | moduli del plc i o,modulo di Ethernet i o |
||

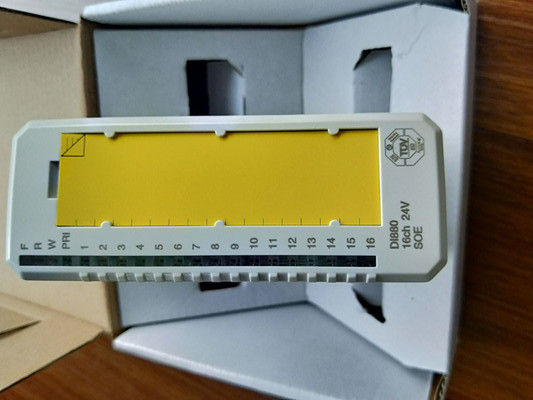

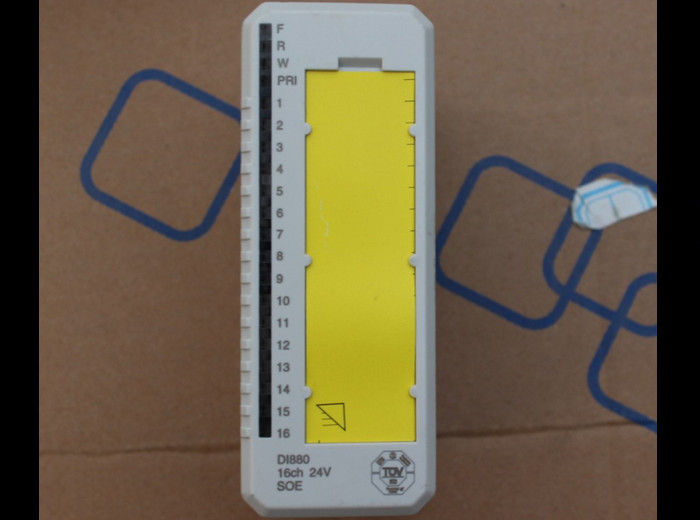

ABB DI880 3BSE028586R1 modulo di ingresso digitale ad alta integrazione con base TU810V1
Descrizione del DI880:
Il DI880 è un modulo di ingresso digitale a corrente continua a 16 canali a 24 V per configurazione singola o ridondante.Ogni canale di ingresso è costituito da componenti di limitazione della corrente, componenti di protezione EMC, LED di indicazione dello stato di ingresso e barriera di isolamento ottico.La funzione Sequenza di eventi (SOE) può raccogliere eventi con una risoluzione di 1 ms. La coda degli eventi può contenere fino a 512 x 16 eventi. La funzione include un filtro Shutter per sopprimere eventi indesiderati.La funzione SOE può segnalare lo stato seguente nel messaggio di evento , Coda piena, Jitter di sincronizzazione, Tempo incerto, Filtro dell'otturatore attivo ed errore di canale.
Informazioni generali
| Tipo | Input digitale |
| Specifica del segnale | 24 V di corrente continua |
| Numero dell'articolo | 3BSE028586R1 |
| Numero di canali | 16 |
| Tipo di segnale | Affondamento di corrente |
| HART | - No, no. |
| Impresa statale | - Sì, sì. |
| Risparmio | - Sì, sì. |
| Alta integrità | - Sì, sì. |
| Sicurezza intrinseca | - No, no. |
| Meccanica | S800 |
Moduli I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | Altro: | AI880A |
| AI890 | AI893 | Altro: | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Intervallo di tensione di ingresso, "0" | -30... +5 V |
| Intervallo di tensione di ingresso, "1" | 1130 V |
| Impedanza di ingresso | 3.1 kΩ |
| Isolamento | Isolati dal suolo per gruppo |
| Tempi di filtraggio (digitali, selezionabili) | da 0 a 127 ms |
| Limitazione della corrente | Costruito con potenza limitata del sensore corrente |
| Lunghezza massima del cavo di campo | 600 metri (656 metri) |
| Precisione di registrazione degli eventi | -0 ms / +1,3 ms |
| Risoluzione di registrazione degli eventi | 1 ms |
| Tensione nominale di isolamento | 50 V |
| tensione di prova dielettrica | 500 V a.c. |
| Dissipazione di potenza | 2.4 W |
| Consumo di corrente +5 V Modulebus | Tipo 125 mA, massimo 150 mA |
| Consumo di corrente + 24 V esterno | 15 mA + potenza del sensore, massimo 527 mA |
Diagnostica
| LED anteriori | F (ault), R (un), W (apprendimento), P (rimary), Canale 1-16 Status |
| Controllo | Potenza di processo, circuiti interni |
| Indicazione dello stato della vigilanza | Errore di modulo, avviso di modulo, errore di canale interno |
Ambiente e certificazione
| Marchio CE | - Sì, sì. |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Luogo pericoloso | C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificazione marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Classificazione di protezione | IP20 secondo IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condizioni climatiche di esercizio | 0 a + 55 °C (Manifestazione -40 a + 70 °C), RH=5 a 95% senza condensazione, IEC/EN 61131-2 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Condizioni di esercizio meccaniche | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 e EN 61000-6-2 |
| Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature | Classe I secondo la norma IEC 61140; (protetto da terra) |
| Temperatura ambiente massima | 55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F) |
| conformità RoHS | EN 50581:2012 |
| conformità dei RAEE | Direttiva 2012/19/UE |
Compatibilità
| Utilizzare con MTU | TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852 |
| Codice chiave | FF |
Dimensioni
| Altezza | 119 mm (4,7 ̊) |
| Larghezza | 45 mm (1,77 ̊) |
| Profondezza | 102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
| Peso | 00,15 kg (0,33 libbre) |
