Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | DI831 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE013212R1 | Specificazione del segnale: | Una CC di 48 V. |
| Numero dei canali: | 16 canali | Tipo di segnale: | Affondamento corrente |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | moduli del plc i o,modulo di Ethernet i o |
||

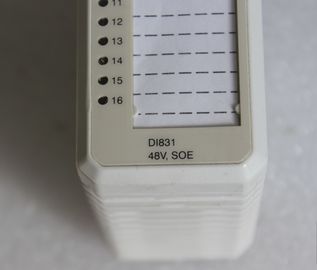

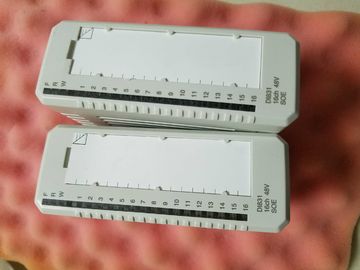

CC del modulo introdotto DI831 48 V dell'ingresso/uscita Digital di ABB S800. 3BSE013212R1 ha introdotto 16 canali
Descrizione di DI831:
Il DI831 è 16 un modulo di input digitale di CC del canale 48 V per l'ingresso/uscita S800. La gamma di tensione in ingresso è una CC di 36 - 60 V e la corrente di ingresso è di 4 mA ad una CC di 48 V.). Ogni canale di ingresso consiste delle componenti di limitazione correnti della protezione di contabilità elettromagnetica, delle componenti, dell'indicazione LED dello stato di input e della barriera ottica di isolamento. Il modulo periodicamente esegue l'autodiagnosi. I sistemi diagnostici del modulo includono:
I segnali in ingresso possono digitalmente essere filtrati. Il tempo del filtro può essere fissato nelle gamme 0 - spettrografia di massa 100. Ciò significa che gli impulsi più brevi del tempo del filtro sono filtrati e di più lungo di impulsi di quanto specificato per passare attraverso il filtro.
Generalità
| Tipo | Input di Digital |
| Specificazione del segnale | Una CC di 48 V. |
| Numero dell'articolo | 3BSE013212R1 |
| Numero dei canali | 16 |
| Tipo del segnale | Affondamento corrente |
| HART | Nessun |
| SOE | Sì |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Gamma di tensione in ingresso, «0" | -60. +10 V |
| Gamma di tensione in ingresso, «1" | 30..60 V |
| Impedenza introdotta | kΩ 9,6 |
| Isolamento | Groupwise ha isolato da terra |
| Tempi del filtro (digitale, selezionabile) | 0… spettrografie di massa 100 |
| Limitazione corrente | Il potere del sensore può essere corrente limitata dal MTU |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Accuratezza di registrazione di evento | -0,3 spettrografia di massa di spettrografia di massa… +0,7 |
| Risoluzione di registrazione di evento | 0,4 spettrografie di massa |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | Tipo. 3,2 W |
| Consumo corrente +5 V Modulebus | Tipo. 100 mA, massimo 120 mA |
| Consumo corrente +24 V Modulebus | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), Manica 1-16 («0" o «1") |
| Controllo | Tensione trattata, 1 per gruppo; Coda di evento piena; Mancanza di sincronizzazione di tempo |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Ambiente e certificazione
| Segno del CE | Sì |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Posizione pericolosa | C1 cULus di divisione 2, C1 cULus di zona 2, zona 2 di ATEX |
| Certificazione marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Valutazione di protezione | IP20 secondo IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condizioni di gestione climatiche | 0 +55 a °C (stoccaggi -40 - +70 °C), RH=5 a 95% nessuna condensazione, IEC/EN 61131-2 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Condizioni di gestione meccaniche | IEC/EN 61131-2 |
| Contabilità elettromagnetica | En 61000-6-4 ed en 61000-6-2 |
| Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
| Classe dell'attrezzatura | Classe I secondo l'IEC 61140; (terra protettiva) |
| Temperatura ambiente massima | 55 °C (°F) 131, per il montaggio verticale nel °C compatto del MTU 40 (°F) 104 |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso con il MTU | TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850 |
| Codice di chiusura | Il BD |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,22 chilogrammi (0,48 libbre.) |
