Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | DI825 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE036373R1 | Specificazione del segnale: | Una CC di 125 V. |
| Numero dei canali: | 8 canali | Tipo di segnale: | Affondamento corrente |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

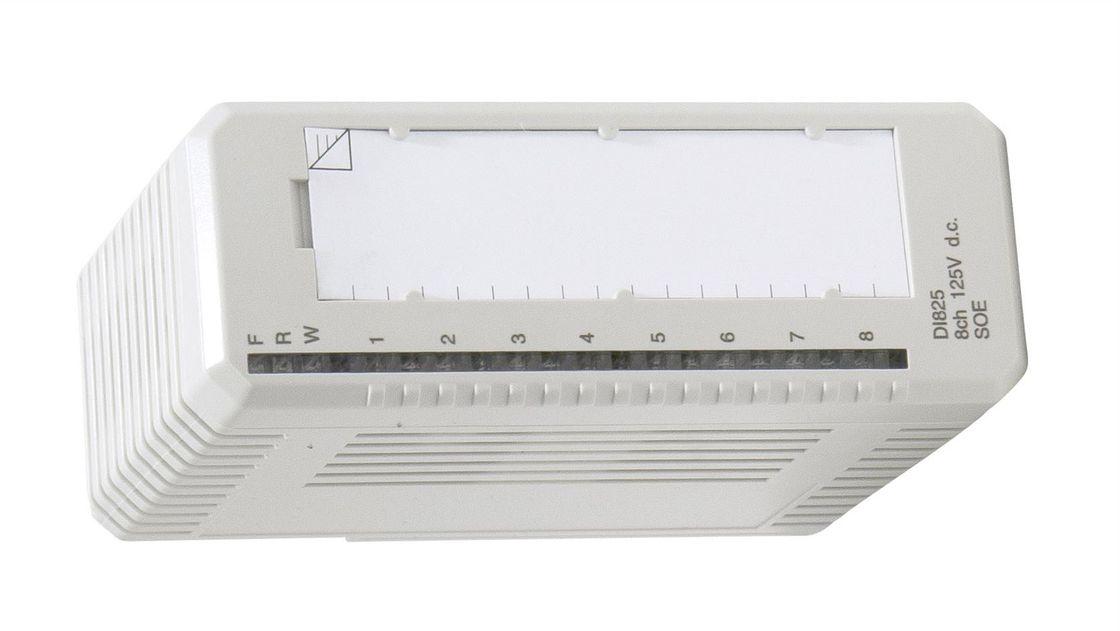

CC DIGITALE del MODULO INTRODOTTO 8chanes 125 V del modulo DI825 3BSE036373R1 di ABB S800.
Descrizione di DI820:
Il DI825 è 8 un modulo di input digitale di CC del canale 125 V per l'ingresso/uscita S800. La gamma dell'input è 71 - 150 V e la corrente di ingresso sono di 3,0 mA a 125 V. Gli input sono isolati individualmente.
Ogni canale di ingresso consiste delle componenti di limitazione correnti, le componenti della protezione di contabilità elettromagnetica, l'indicazione il LED, barriera ottica dello stato di input di isolamento. Il Manica 1 può essere usato come input di controllo di tensione per i canali 2 - 4 e canale 8 può essere usato come input di controllo di tensione per i canali 5 - 7.
Se il controllo di tensione è usato e la tensione collegata per incanalare 1 o 8 scompare, l'errore di canale sarà fissato per i canali ed il LED d'avvertimento accende. Il segnale di errore può essere letto dal ModuleBus.
Generalità
| Tipo | Input di Digital |
| Specificazione del segnale | Una CC di 125 V. |
| Numero dell'articolo | 3BSE036373R1 |
| Numero dei canali | 8 |
| Tipo del segnale | Affondamento corrente |
| HART | Nessun |
| SOE | Sì |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Gamma di tensione in ingresso, «0" | 0..20 V |
| Gamma di tensione in ingresso, «1" | 71..156 V |
| Impedenza introdotta | kΩ 41,5 |
| Isolamento | Canali individualmente isolati |
| Tempi del filtro (digitale, selezionabile) | 0… spettrografie di massa 100 |
| Limitazione corrente | Il potere del sensore può essere corrente limitata dal MTU |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Accuratezza di registrazione di evento | -0,25 spettrografia di massa di spettrografia di massa… 1,0 |
| Risoluzione di registrazione di evento | 0,4 spettrografie di massa |
| Tensione di isolamento stimata | 250 V |
| Tensione di prova dielettrica | Una corrente alternata Ch - terra, una corrente alternata Ch di 2300 V di 1350 V - Ch |
| Dissipazione di potere | Massimo 4,9 W |
| Consumo corrente +5 V Modulebus | Massimo 90 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), stato di Manica 1-8 |
| Controllo | Tensione trattata. I Manica 1 e 8 possono essere usati per gruppo |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Caratteristiche e benefici
Ambiente e certificazione
| Segno del CE | Sì |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Posizione pericolosa | - |
| Certificazione marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Valutazione di protezione | IP20 secondo IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condizioni di gestione climatiche | 0 +55 a °C (stoccaggi -40 - +70 °C), RH=5 a 95% nessuna condensazione, IEC/EN 61131-2 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Condizioni di gestione meccaniche | IEC/EN 61131-2 |
| Contabilità elettromagnetica | En 61000-6-4 ed en 61000-6-2 |
| Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
| Classe dell'attrezzatura | Classe I secondo l'IEC 61140; (terra protettiva) |
| Temperatura ambiente massima | 55 °C (°F) 131, per il montaggio verticale nel °C compatto del MTU 40 (°F) 104 |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso con il MTU | TU811, TU813, TU831, TU839, TU851 |
| Codice di chiusura | Ab |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,18 chilogrammi (0,4 libbre.) |
