Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | DI821 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE008550R1 | Specificazione del segnale: | Una corrente alternata di 230 V, una CC di 220 V. |
| Numero dei canali: | 8 canali | Tipo di segnale: | Affondamento corrente |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

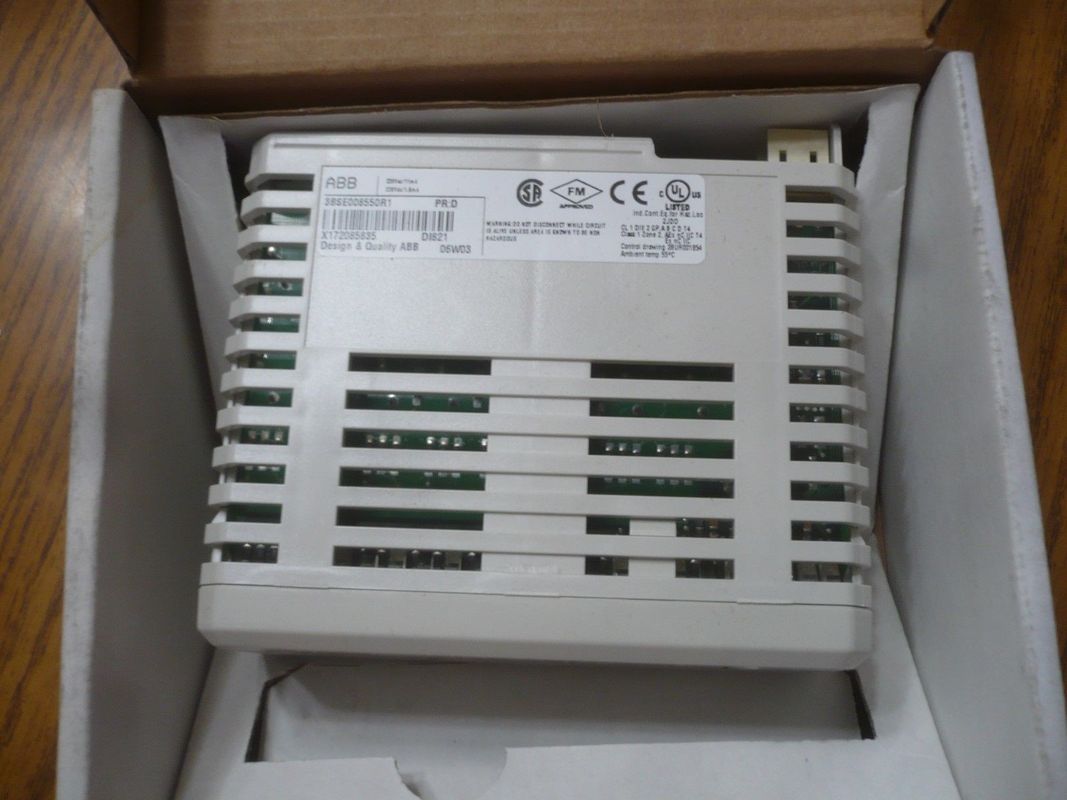

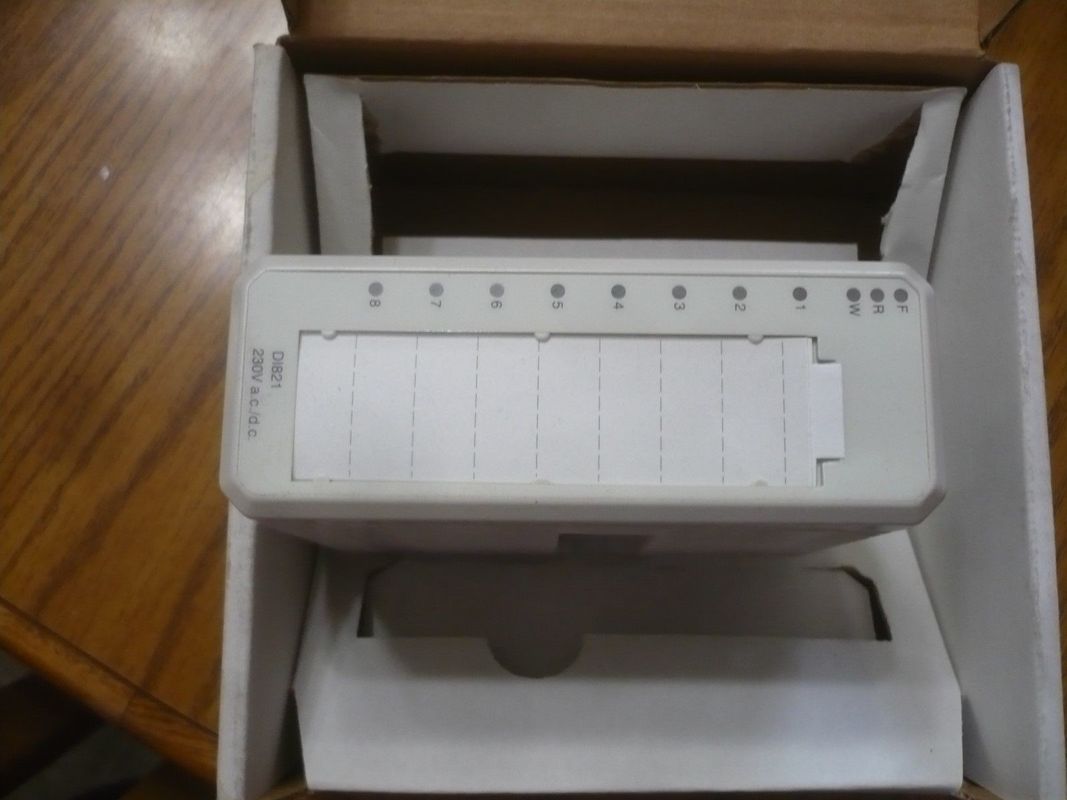

ABB BAILEY CONTROLLA IL MODULO INTRODOTTO 8ch DIGITALE 230V ac/dc di DI821 3BSE008550R1
Descrizione di DI820:
Il DI821 è i 8 canali, una corrente alternata di 230 V/CC, modulo di input digitale per l'ingresso/uscita S800. Questo modulo ha 8 input digitali. La gamma di tensione in ingresso di CA è 164 - 264 V e la corrente di ingresso è di 11 mA ad una corrente alternata di 230 V. La gamma di tensione in ingresso di CC è di 175 - 275 volt e la corrente di ingresso è di 1,6 mA ad una CC di 220 V. Gli input sono isolati individualmente.
Ogni canale di ingresso consiste delle componenti di limitazione correnti della protezione di contabilità elettromagnetica, delle componenti, dell'indicazione LED dello stato di input, della barriera ottica di isolamento e di un filtro analogico (spettrografia di massa 6).
Il Manica 1 può essere usato come input di controllo di tensione per i canali 2 - 4 e canale 8 può essere usato come input di controllo di tensione per i canali 5 - 7. Se la tensione collegata per incanalare 1 o 8 scompare, gli input di errore sono attivati ed il LED d'avvertimento accende. Il segnale di errore può essere letto dal ModuleBus.
Generalità
| Tipo | Input di Digital |
| Specificazione del segnale | Una corrente alternata di 230 V, una CC di 220 V. |
| Numero dell'articolo | 3BSE008550R1 |
| Numero dei canali | 8 |
| Tipo del segnale | Affondamento corrente |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Gamma di tensione in ingresso, «0" | 0..50 correnti alternate di V, 0..40 CC di V. |
| Gamma di tensione in ingresso, «1" | 164..264 corrente alternata di V, una CC di 175..275 V. |
| Impedenza introdotta | 21 kΩ kΩ)/134 (di corrente alternata (CC.) |
| Isolamento | Canali individualmente isolati |
| Tempi del filtro (digitale, selezionabile) | 2, 4, 8, spettrografia di massa 16 |
| Gamma introdotta di frequencey | 47..63 hertz |
| Ritardo inserita/disinserita del filtro analogico | 5 / spettrografia di massa 28 |
| Limitazione corrente | Il potere del sensore può essere corrente limitata dal MTU |
| Lunghezza di cavo massima del campo | 200 metri (219 yarde) 100 pF/m per corrente alternata, 600 metri (656 yarde) per CC. |
| Tensione di isolamento stimata | 250 V |
| Tensione di prova dielettrica | 2000 correnti alternate di V. |
| Dissipazione di potere | Tipo. 2,8 W |
| Consumo corrente +5 V Modulebus | 50 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), stato di Manica 1-16 |
| Controllo | La tensione trattata, incanala 1 e 8 possono essere usati per gruppo |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Caratteristiche e benefici
Ambiente e certificazione
| Segno del CE | Sì |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Posizione pericolosa | - |
| Certificazione marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Valutazione di protezione | IP20 secondo IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condizioni di gestione climatiche | 0 +55 a °C (stoccaggi -40 - +70 °C), RH=5 a 95% nessuna condensazione, IEC/EN 61131-2 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Condizioni di gestione meccaniche | IEC/EN 61131-2 |
| Contabilità elettromagnetica | En 61000-6-4 ed en 61000-6-2 |
| Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
| Classe dell'attrezzatura | Classe I secondo l'IEC 61140; (terra protettiva) |
| Temperatura ambiente massima | 55 °C (°F) 131, per il montaggio verticale nel °C compatto del MTU 40 (°F) 104 |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso con il MTU | TU811, TU813, TU831, TU839, TU851 |
| Codice di chiusura | CA |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,18 chilogrammi (0,4 libbre.) |
