Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | DI814 |
|---|---|---|---|
| Numero dell'articolo: | 3BUR001454R1 | Specificazione del segnale: | 24 CC di V. |
| Numero dei canali: | 16 canali | Tipo di segnale: | Affondamento corrente |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

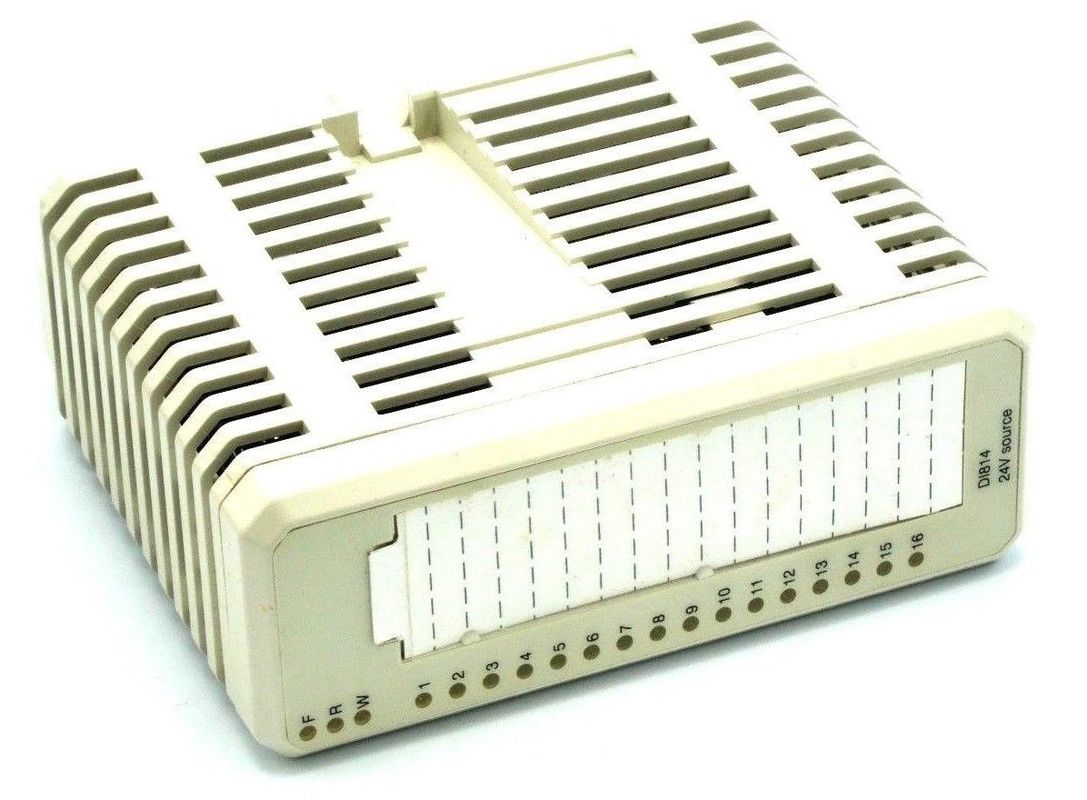

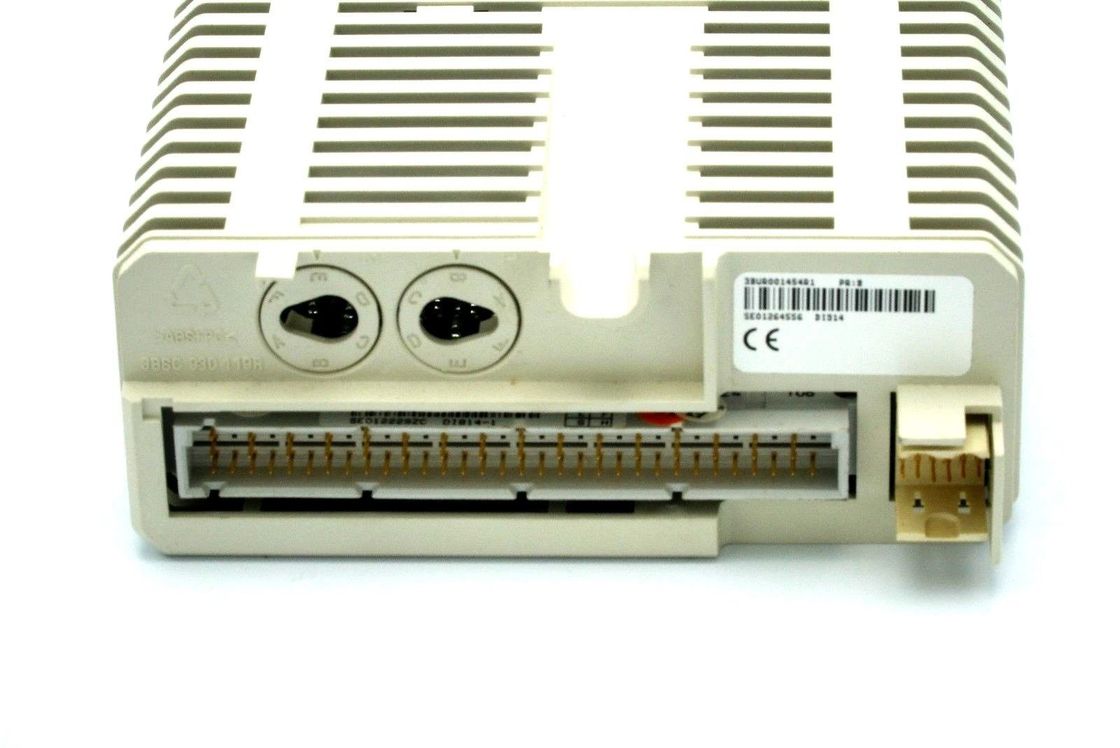

Modulo INTRODOTTO DIGITALE DI814 24VDC 2x8 CH dell'ingresso/uscita di ABB 3BUR001454R1 S800. NUOVO
Descrizione di DI814:
La gamma di tensione in ingresso è una CC di 18 - 30 volt e la fonte della corrente di ingresso è di 6 mA a 24 V. Gli input sono divisi in due gruppi individualmente isolati con otto canali ed in un input di controllo di tensione in ogni gruppo. Ogni canale di ingresso consiste delle componenti di limitazione correnti della protezione di contabilità elettromagnetica, delle componenti, dell'indicazione LED dello stato di input e della barriera ottica di isolamento. L'input trattato di controllo di tensione dà i segnali di errore di canale se la tensione scompare. Il segnale di errore può essere letto con il ModuleBus.
Generalità
| Tipo | Input di Digital |
| Specificazione del segnale | 24 CC di V. |
| Numero dell'articolo | 3BUR001454R1 |
| Numero dei canali | 16 |
| Tipo del segnale | Sourcing corrente |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Gamma di tensione in ingresso, «0" | -30..5 V |
| Gamma di tensione in ingresso, «1" | 15..30 V |
| Impedenza introdotta | kΩ 3,5 |
| Isolamento | Groupwise ha isolato da terra, 2 gruppi con 8 canali |
| Tempi del filtro (digitale, selezionabile) | 2, 4, 8, spettrografia di massa 16 |
| Limitazione corrente | Il potere del sensore può essere corrente limitata dal MTU |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | Tipo. 1,8 W |
| Consumo corrente +5 V Modulebus | 50 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), Manica 1-16 («0" o «1") |
| Controllo | Tensione trattata, 1 per gruppo |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Caratteristiche e benefici
Ambiente e certificazione
| Segno del CE | Sì |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Posizione pericolosa | C1 cULus di divisione 2, C1 cULus di zona 2, zona 2 di ATEX |
| Certificazione marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Valutazione di protezione | IP20 secondo IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condizioni di gestione climatiche | 0 +55 a °C (stoccaggi -40 - +70 °C), RH=5 a 95% nessuna condensazione, IEC/EN 61131-2 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Condizioni di gestione meccaniche | IEC/EN 61131-2 |
| Contabilità elettromagnetica | En 61000-6-4 ed en 61000-6-2 |
| Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
| Classe dell'attrezzatura | Classe I secondo l'IEC 61140; (terra protettiva) |
| Temperatura ambiente massima | 55 °C (°F) 131, per il montaggio verticale nel °C compatto del MTU 40 (°F) 104 |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Compability
| Uso con il MTU | TU810, TU812, TU814, TU830, TU838 |
| Codice di chiusura | ESSERE |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,15 chilogrammi (0,33 libbre.) |
Terminale:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
Oggetti di qualche ABB hanno venduto da WTL:
WTL non è suscettibile per alcuni ferita personale o danni materiali derivando dall'uso di questa attrezzatura. È
la responsabilità del compratore quanto al trattamento & all'impiego sicuri di questi attrezzature e verificare l'attrezzatura è
conformità al loro macchinario.
