| Nome di prodotto: | Modulo di uscita | Modello NO.: | AO815 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE052605R1 | Specificazione del segnale: | 4… 20 mA |
| Numero dei canali: | 8 canali | Tipo di segnale: | Singolo unipolare concluso |
| Tipo: | Uscita analogica | Meccanici: | S800 |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

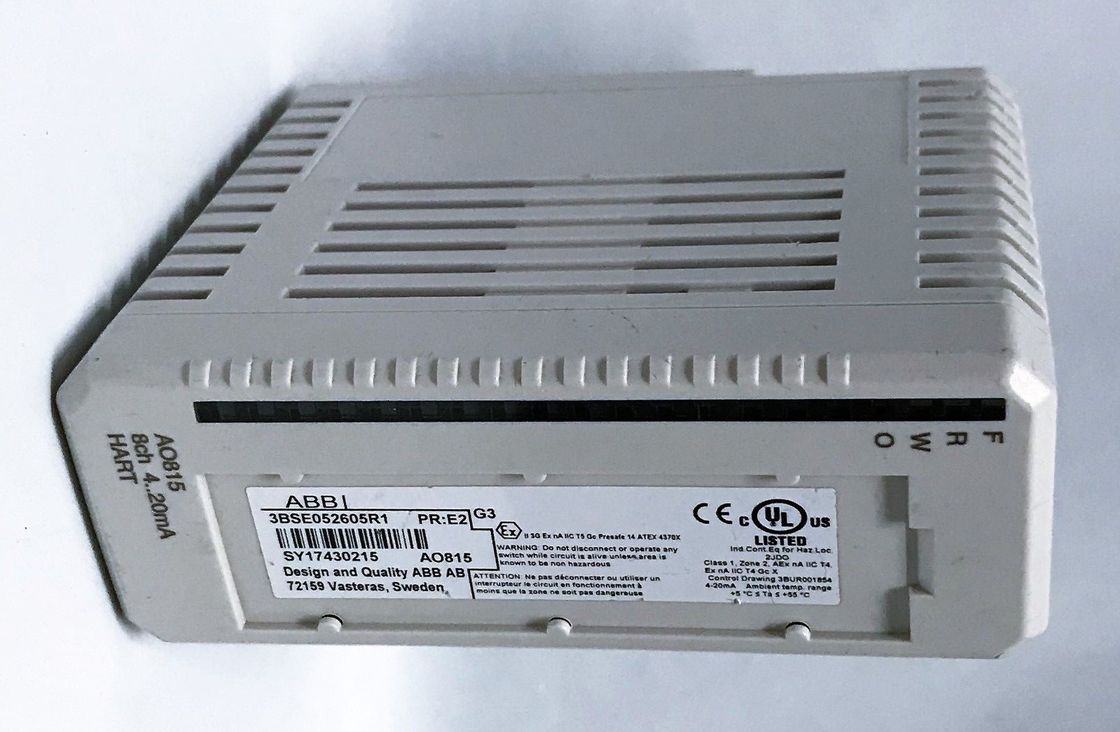

L'analogo di ABB AO815 ha prodotto i chanels 1x8 con il modulo dell'ingresso/uscita di HART 3BSE052605R1 S800
Descrizione di AO815
Il modulo di uscita analogica AO815 ha 8 canali di uscita analogica unipolari. Il modulo esegue autodiagnostico periodicamente. I sistemi diagnostici del modulo includono:
Il modulo ha HART passaggio-attraverso funzionalità. Soltanto la comunicazione punto a punto è sostenuta. Il filtro dall'uscita deve essere permesso a sui canali utilizzati per la comunicazione di HART.
Generalità
| Tipo | Uscita analogica |
| Specificazione del segnale | 4..20 mA |
| Numero dell'articolo | 3BSE052605R1 |
| Numero dei canali | 8 |
| HART | Sì |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Dati dettagliati
| Risoluzione | bit 12 |
| Isolamento | Groupwise ha isolato da terra |
| Sotto/sopra gamma | ± 15% |
| Carico dell'uscita | 750 Ω massimi |
| Errore | Massimo 0,1% |
| Deriva di temperatura | Massimo 50 ppm/°C |
| Filtro introdotto (tempo di aumento 0-90%) | 23 spettrografia di massa (0-90%), spettrografia di massa massima 4 mA/12,5 |
| Tempo di ciclo dell'aggiornamento | spettrografia di massa 10 |
| Limitazione corrente | Uscita limitata corrente della prova di cortocircuito |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | 3,5 W (tipo.) |
| Consumo corrente +5 V Modulebus | Massimo 125 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | Massimo 165 mA |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), O (PS) |
| Controllo | Errore del modulo: Minimo potenza di uscita. Errore di Manica: Circuito aperto (per >1 corrente mA) |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Caratteristiche e benefici
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,21 chilogrammi (0,46 libbre.) |
Compability
| Uso con il MTU | TU810, TU812, TU814, TU830, TU833 |
| Codice di chiusura | DB |
