Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | AI895 |
|---|---|---|---|
| Numero dell'articolo: | 3BSC690086R1 | Specificazione del segnale: | 4… 20 mA |
| Numero dei canali: | 8 canali | Tipo di segnale: | Singolo unipolare concluso |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

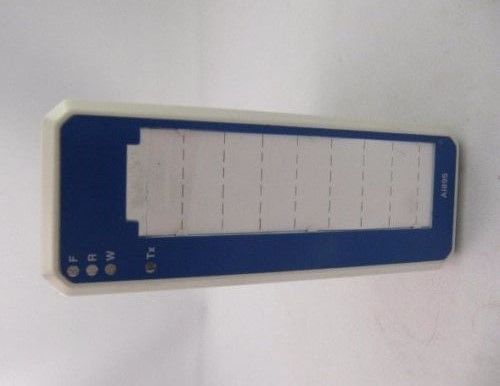

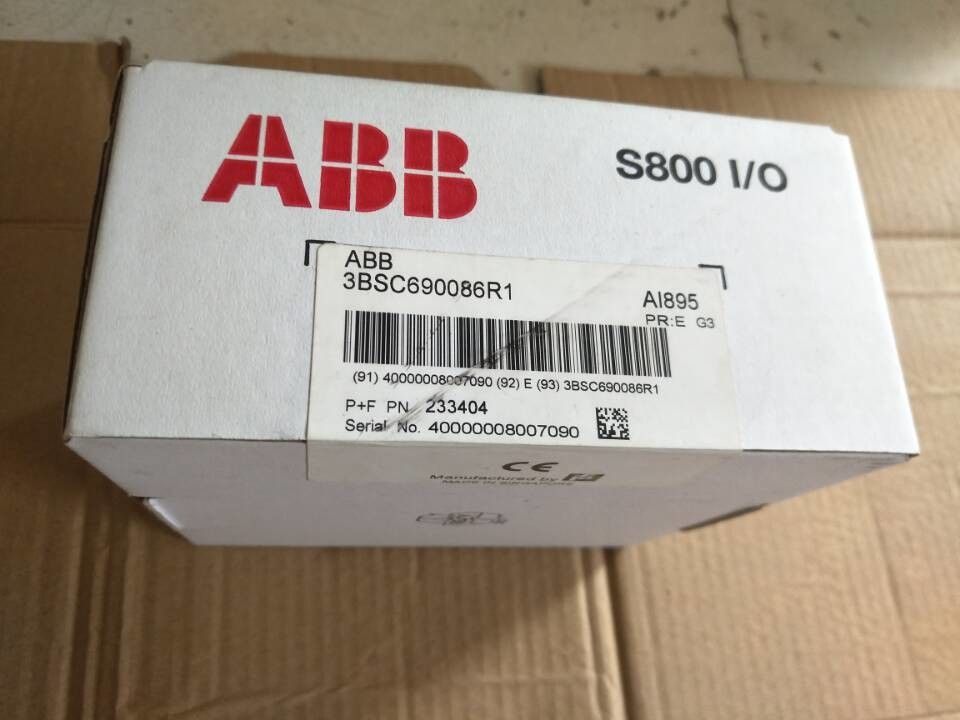

La serie di ABB S800 entrata analogico il modulo AI895 3BSC690086R1, 8 il canale, 4-20mA/Hart
Descrizione di AI895:
Il modulo entrata analogico AI895 può direttamente collegare i trasmettitori a due fili e con un collegamento particolare può anche collegare 4 trasmettitori del cavo senza perdere la capacità di HART. Il modulo entrata analogico AI895 ha 8 canali. Il modulo comprende le componenti della protezione della sicurezza intrinseca su ogni canale per il collegamento ad attrezzatura trattata nelle aree pericolose senza l'esigenza dei dispositivi esterni supplementari. Ogni canale può alimentare e controllare un trasmettitore e una comunicazione trattati bifilari di HART. La caduta di tensione dell'input dell'input corrente è in genere 3 V, ptc ha incluso. Il rifornimento del trasmettitore per ogni canale può fornire almeno 15 V ad una corrente di ciclo di 20 mA per alimentare gli ex trasmettitori trattati certificati ed è limitato a 23 mA in di sovraccarico.
TU890 e TU891 comprimono il MTU possono essere usati con questo modulo e permette al collegamento bifilare ai dispositivi trattati senza terminali supplementari. TU890 per le ex applicazioni e TU891 per le applicazioni non ex.
Generalità
| Tipo | Entrata analogica |
| Specificazione del segnale | 4… 20 mA |
| Numero dell'articolo | 3BSC690086R1 |
| Numero dei canali | 8 |
| Tipo del segnale | Singolo unipolare concluso |
| HART | Sì |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Sì |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati
| Risoluzione | bit 12 |
| Isolamento | Groupwise ha isolato da terra |
| Sotto/sopra gamma | 1.5 / 22 mA |
| Errore | Tipo. 0,05%, massimo 0,1% |
| Deriva di temperatura | Tipo. 100 ppm/°C |
| Filtro introdotto (tempo di aumento 0-90%) | spettrografia di massa 20 |
| Limitazione corrente | Costruito nel potere limitato corrente del trasmettitore |
| CMRR, 50Hz, 60Hz | >dB 80 |
| NMRR, 50Hz, 60Hz | >dB 10 |
| Tensione di isolamento stimata | 50V |
| Tensione di prova dielettrica | corrente alternata 500V. |
| Dissipazione di potere | 4,75 W |
| Consumo corrente +5 V Modulebus | Tipo. 130 mA |
| Esterno del consumo corrente +24 V | Tipo. 270 mA, massimo. |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning), Tx (communiation di HART) |
| Controllo | Rifornimento trattato interno |
Caratteristiche e benefici
• 8 canali per 4… 20 mA, singoli hanno concluso gli input unipolari.
• Comunicazione di HART.
• 1 gruppo di 8 canali isolati da terra.
• Potere e monitor per gli ex trasmettitori bifilari certificati.
• Non energia-immagazzinare le entrate analogiche per le fonti esternamente di energia.
Compability
| Uso con il MTU | TU890, TU891 o TU891Z |
| Codice di chiusura | Gli EA |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,2 chilogrammi (0,44 libbre.) |
Terminale:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
