Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | MODULO INTRODOTTO | Modello NO.: | AI835A |
|---|---|---|---|
| Numero dell'articolo: | 3BSE051306R1 | Specificazione del segnale: | -30..75 sistemi MV lineari; Tipi B, C, D, E, J, K, L, N, R, S, T ed U di TC |
| Numero di canali: | 8 canali | HART: | NO |
| Tipo: | Ingresso analogico | Meccanici: | S800 |
| Evidenziare: | modulo di ingresso/uscita digitale,moduli del plc i o |
||
Modulo entrata analogico dell'ingresso/uscita dei canali del modulo 3BSE051306R1 8 di ABB AI835A S800
AI835 3BSE008520R1
AI835A 3BSE051306R1
Descrizione di AI835/AI835A:
Il AI835/AI835A fornisce 8 canali di ingresso differenziale per le misure di Thermocouple/mV. La misura varia configurabile per canale è: -30 tipi B, C, E, J, K, N, R, S e T di TC o, lineari sistemi MV a +75 di sistemi MV, per AI835A anche D, L ed U.
Uno dei canali (Manica 8) può essere configurato per «le misure (ambientali) della temperatura della giunzione fredda», così servendo da CJ-Manica per il Ch. 1… 7. La temperatura di giunzione può essere misurata localmente sui terminali di vite di MTUs, o su una forma distante dell'unità del collegamento il dispositivo.
Alternativamente, una temperatura di giunzione della correzione per il modulo può essere fissata dall'utente (come parametro) o per AI835A anche dall'applicazione. Il Manica 8 può essere usato allo stesso modo come Ch. 1… 7 quando non c'è nessuna misura della CJ-temperatura necessaria.
Generalità
| Tipo | Entrata analogica |
| Specificazione del segnale | -30..75 sistemi MV lineari; Tipi B, C, D, E, J, K, L, N, R, S, T ed U di TC |
| Numero dell'articolo | 3BSE051306R1 |
| Numero dei canali | 8 |
| Tipo del segnale | Vedi la tavola in moduli S800 e nelle unità di termine, 3BSE020924 |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati:
| Risoluzione | 15 bit |
| Impedenza introdotta | > 1 MΩ |
| Isolamento | Groupwise ha isolato da terra |
| Errore | Massimo 0,1% |
| Deriva di temperatura | Tipo. 5 ppm/°C, massimo 7 ppm/°C |
| Tempo di ciclo dell'aggiornamento | 280 + 80 * (numero dei canali attivi) spettrografia di massa a 50 hertz; 250 + 70 * (numero dei canali attivi) spettrografia di massa a 60 hertz |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| CMRR, 50Hz, 60Hz | dB 120 |
| NMRR, 50Hz, 60Hz | > dB 60 |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | 1,6 W |
| Consumo corrente +5 V Modulebus | 75 mA |
| Consumo corrente +24 V Modulebus | 50 mA |
| Esterno del consumo corrente +24 V | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning) |
| Controllo | Error del modulo: canali di riferimento, minimo dell'alimentazione elettrica Errore di Manica: a circuito aperto CJ-Manica (ch 8): 100 °C (212°F) |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica (8) |
Caratteristiche e benefici
Compability
| Uso con il MTU | TU810, TU812, TU814, TU818, TU830, TU833 |
| Codice di chiusura | SEDERE |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,22 chilogrammi (0,49 libbre.) |
Terminale:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

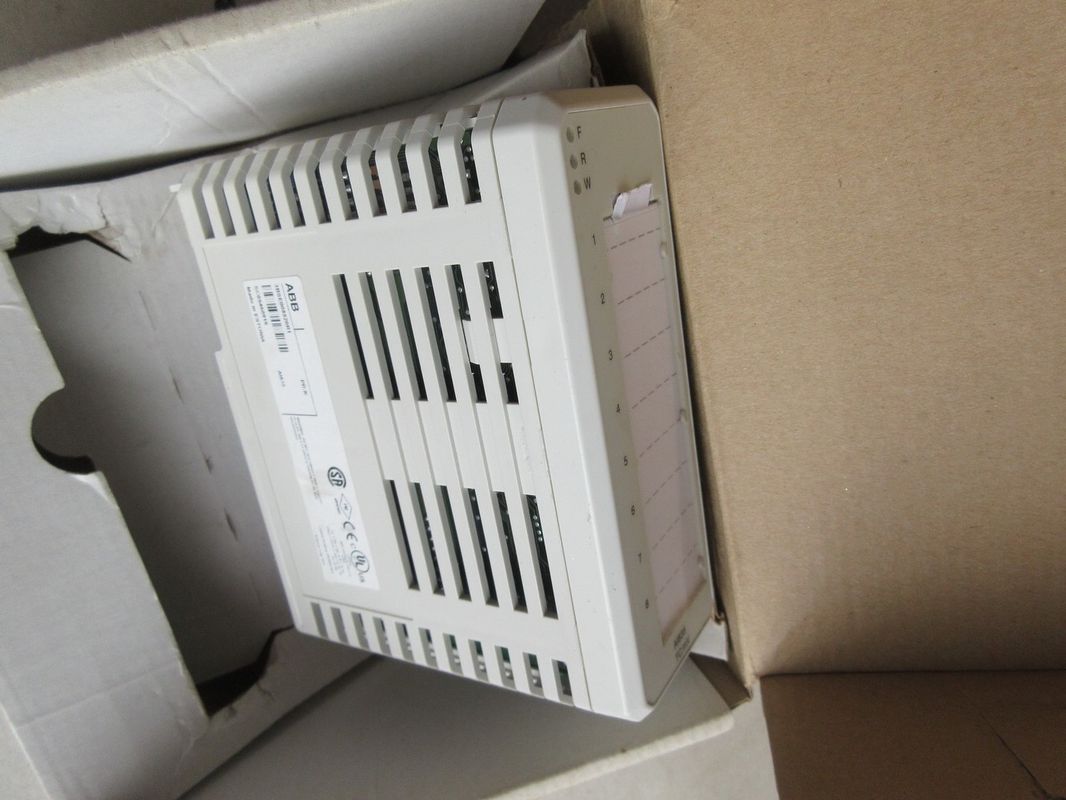

Immagine di AI835A
