Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello no.: | AI825 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE036456R1 | Specificazione del segnale: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V |
| Numero dei canali: | 4 | HART: | Nessun |
| Tipo: | Entrata analogica | Meccanici: | S800 |
| Evidenziare: | modulo di ingresso/uscita digitale,moduli del plc i o |
||
Canali entrata analogici del modulo 4 dell'ingresso/uscita del modulo AI825 3BSE036456R1 Digital di ABB S800
Descrizione di AI825:
Il modulo entrata analogico AI825 ha individualmente 4 input isolati e bipolari galvanici tensione/correnti. Ogni canale può essere una tensione o input corrente.
Il modulo ha un input a corrente continua che resiste a fino ad un massimo di 6,3 V e un input corrente protetto di tensione eccessiva che resistono alla CC fino a +30 V. La corrente è limitata da una resistenza di ptc.
Il potere alle fasi dell'input è convertito dalle 24 V sul ModuleBus.
Generalità
| Tipo | Entrata analogica |
| Specificazione del segnale | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V |
| Numero dell'articolo | 3BSE036456R1 |
| Numero dei canali | 4 |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dati dettagliati:
| Risoluzione | più pungente 14 |
| Impedenza introdotta | 10 MΩ (input di tensione) 50 Ω (input corrente) |
| Isolamento | Isolato individualmente, Manica--Manica e girare intorno al terreno comunale |
| Sotto/sopra gamma | ± 15% |
| Errore | Massimo 0,1% |
| Deriva di temperatura | Massimo 47 ppm/°C (0..10V), massimo 34 ppm/°C (±10V), massimo 78 ppm/°C (0..20mA), massimo 57 ppm/°C (±20mA) |
| Filtro introdotto (tempo di aumento 0-90%) | 115 spettrografia di massa (input) di tensione, 130 spettrografia di massa (input corrente) |
| Tempo di ciclo dell'aggiornamento | |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| CMRR, 50Hz, 60Hz | dB 120 |
| NMRR, 50Hz, 60Hz | > 40 dB a 50 hertz, dB >55 a 60 hertz |
| Tensione di isolamento stimata | 250 V |
| Tensione di prova dielettrica | Una CC ch-ch, ch-terra di CC di 3250 V/sistema di 1900 V, |
| Dissipazione di potere | Tipo. 2,5 W, massimo 3,2 W |
| Consumo corrente +5 V Modulebus | Tipo. 70 mA, massimo 100 mA |
| Consumo corrente +24 V Modulebus | Tipo. 90 mA, massimo 110 mA |
| Esterno del consumo corrente +24 V | 0 |
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning) |
| Controllo | Alimentazione elettrica interna |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Caratteristiche e benefici
Compability
| Uso con il MTU | TU811, TU813, TU831 |
| Codice di chiusura | Il DA |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,22 chilogrammi (0,49 libbre.) |
Terminale:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

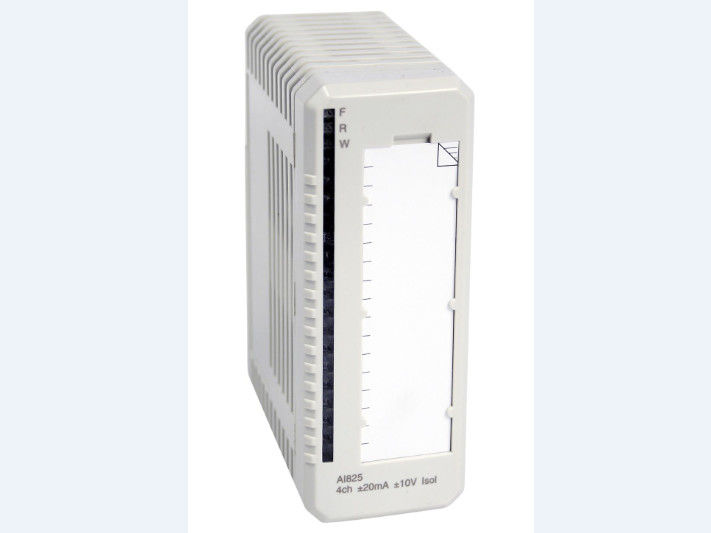

Immagine di AI825
