Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello NO.: | AI820 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE008544R1 | Specificazione del segnale: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Numero di canali: | 4 | Tipo di segnale: | Differenziale bipolare |
| Tipo: | Ingresso analogico | Meccanica: | S800 |
| Evidenziare: | modulo di ingresso/uscita digitale,moduli del plc i o |
||

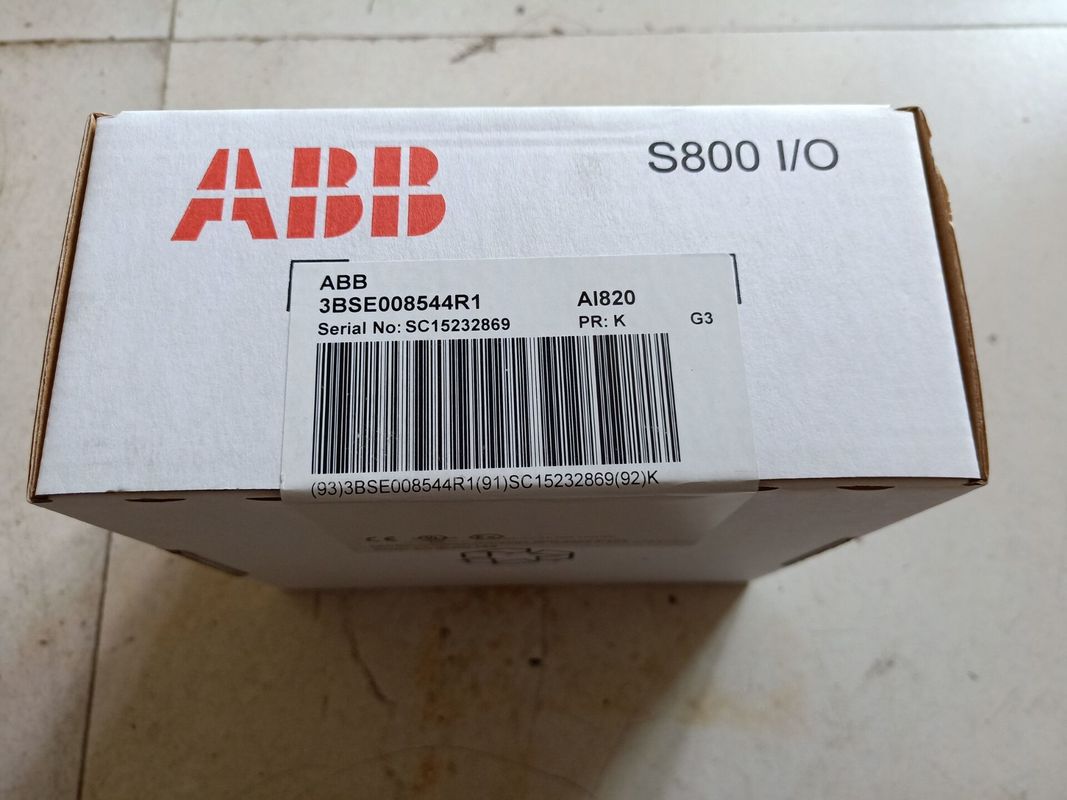

Modulo entrata analogico dei canali AI820 3BSE008544R1 del modulo 4 dell'ingresso/uscita di ABB S800 Digital
Moduli dell'ingresso/uscita
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Generalità
| Tipo | Entrata analogica |
| Specificazione del segnale | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Numero dell'articolo | 3BSE008544R1 |
| Numero dei canali | 4 |
| Tipo del segnale | Differenziale bipolare |
| HART | Nessun |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Dati dettagliati:
| Risoluzione | più pungente 14 |
| Impedenza introdotta | un ± 25% (modo di tensione, modo comune) di 200 kΩ un ± 25% (modo di tensione, modo normale) di 800 kΩ 250 Ω (input corrente) |
| Isolamento | Groupwise ha isolato da terra (RIV=50 V) |
| Sotto/sopra gamma | ± 15% |
| Errore | Massimo 0,1% |
| Deriva di temperatura | Tensione: Corrente di massimo 70 ppm/°C: Massimo 50 ppm/°C |
| Filtro introdotto (tempo di aumento 0-90%) | spettrografia di massa 40 |
| Limitazione corrente | Il potere del trasmettitore può essere corrente limitata dal MTU |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | 1,7 W |
| Consumo corrente +5 V Modulebus | 80 mA |
| Consumo corrente +24 V Modulebus | 0 |
| Esterno del consumo corrente +24 V | 70 mA |
Descrizione di AI820:
Il modulo entrata analogico AI820 ha 4 differenziale, input bipolari tensione/correnti. Ogni canale può essere una tensione o input corrente. Gli input correnti possono resistere ad un collegamento massimo accidentale di CC del modo normale 30 V. Per proteggere il circuito di input corrente dai livelli di ingresso pericolosi, cioè, casualmente collegando le 24 fonti di V, la valutazione della resistenza delle resistenze correnti di senso 250W è di circa 5 watt. Ciò è intesa temporaneamente per proteggere soltanto un canale per volta.
Il modulo distribuisce il rifornimento esterno del trasmettitore ad ogni canale. Ciò aggiunge un collegamento semplice (con MTUs esteso) per distribuire il rifornimento ai 2 trasmettitori esterni del cavo. Non c'è corrente che limita sui terminali di potere del trasmettitore.
Tutti e 4 i canali sono isolati dal ModuleBus in un gruppo. Il potere alle fasi dell'input è convertito dalle 24 V sul ModuleBus.
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning) |
| Controllo | Alimentazione elettrica interna |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Caratteristiche e benefici
Compability
| Uso con il MTU | TU810, TU812, TU814, TU830, TU833 |
| Codice di chiusura | BB |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,2 chilogrammi (0,44 libbre.) |
Terminale:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
