Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo introdotto | Modello no.: | AI815 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE052604R1 | Specificazione del segnale: | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Numero di canali: | 8 | Tipo di segnale: | Singolo unipolare concluso |
| HART: | Sì | Meccanica: | S800 |
| Evidenziare: | modulo di ingresso/uscita digitale,moduli del plc i o |
||

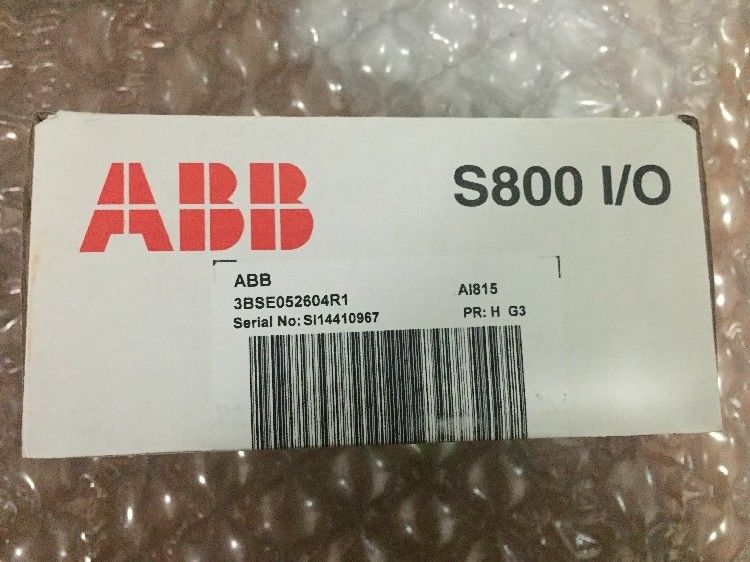

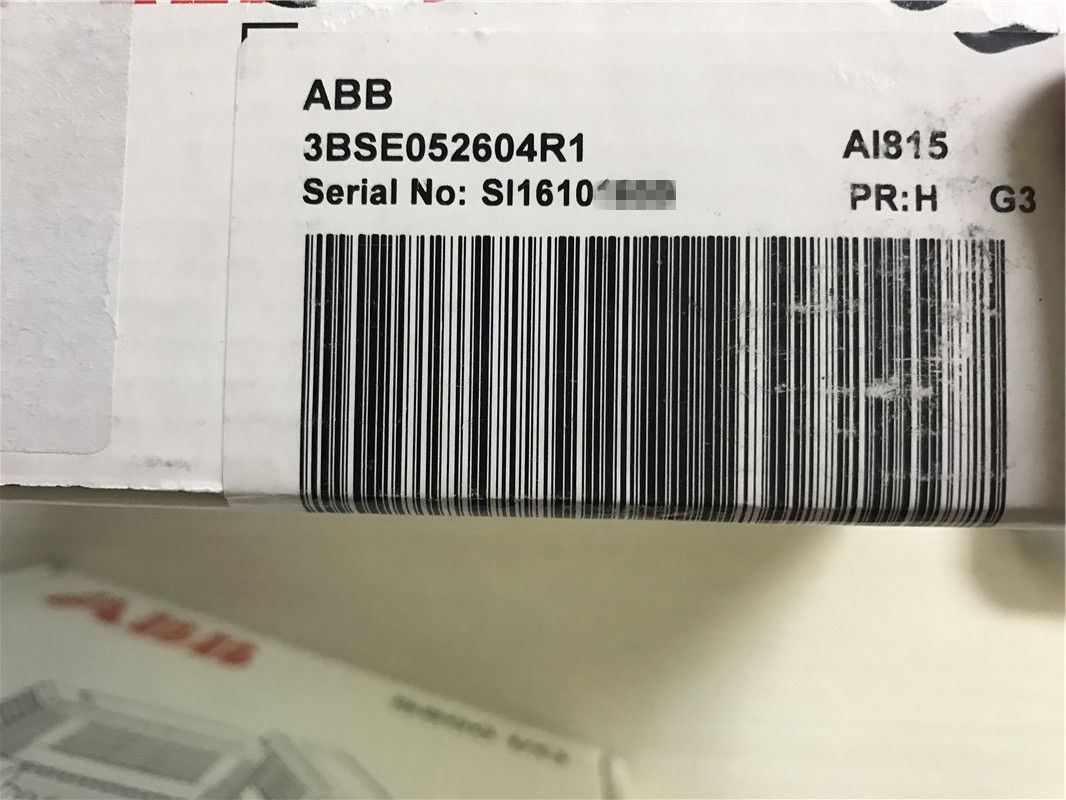

ABB Digital io modulo entrata analogico 3BSE052604R1 dei canali del modulo AI815 8 della O
Generalità
| Tipo | Entrata analogica |
| Specificazione del segnale | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Numero dell'articolo | 3BSE052604R1 |
| Numero dei canali | 8 |
| Tipo del segnale | Singolo unipolare concluso |
| HART | Sì |
| SOE | Nessun |
| Ridondanza | Nessun |
| Ad alta integrazione | Nessun |
| Sicurezza intrinseca | Nessun |
| Meccanici | S800 |
Dati dettagliati:
| Risoluzione | bit 12 |
| Impedenza introdotta | 10 MΩ (input di tensione) 250 Ω (input corrente compreso ptc) |
| Isolamento | Groupwise ha isolato da terra |
| Sotto/sopra gamma | 0 / +15% |
| Errore | Massimo 0,1% |
| Deriva di temperatura | Massimo 50 ppm/°C |
| Filtro introdotto (tempo di aumento 0-90%) | spettrografia di massa 290 |
| Tempo di ciclo dell'aggiornamento | spettrografia di massa 10 |
| Limitazione corrente | Costruito nel potere limitato corrente del trasmettitore |
| Lunghezza di cavo massima del campo | 600 metri (656 yarde) |
| NMRR, 50Hz, 60Hz | > dB 40 |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dielettrica | Una corrente alternata di 500 V. |
| Dissipazione di potere | 3,5 W |
| Consumo corrente +5 V Modulebus | 100 mA |
| Consumo corrente +24 V Modulebus | Massimo 265 mA (22 mA + 1,32 * corrente del trasmettitore) |
| Esterno del consumo corrente +24 V | 50 mA |
Descrizione di AI815:
Il modulo entrata analogico AI815 ha 8 canali. I moduli possono essere configurati per tensione o input correnti. I segnali di tensione e della corrente non possono essere mescolati sullo stesso modulo dell'ingresso/uscita. La tensione e l'input corrente può resistere ad una sovratensione o ad un undervoltage almeno di una CC di 11 V.
La resistenza d'ingresso per l'input di tensione è maggior dell'ohm 10m e la resistenza d'ingresso per input corrente è di 250 ohm. Il modulo distribuisce il rifornimento compatibile esterno del trasmettitore di HART ad ogni canale. Ciò aggiunge un collegamento semplice per distribuire il rifornimento del cavo 3 o a due fili ai trasmettitori. Il potere del trasmettitore è sorvegliato e limitato corrente. Se un'alimentazione elettrica esterna è usata per l'alimentazione dei trasmettitori di HART, l'alimentazione elettrica deve essere HART compatibile.
Caratteristiche e benefici
MTUs che partita questo prodotto
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Sistemi diagnostici
| Parte anteriore LED | F (ault), R (ONU), W (arning) |
| Controllo | Errore del modulo, se: parte posteriore colta analogica, tensione di riferimento, alimentazione elettrica interna, totale di controllo, cane da guardia ed errore di memoria Errore di canale esterno, se: minimo esterno dell'alimentazione elettrica, errore di potere del trasmettitore |
| Indicazione di stato di controllo | Errore del modulo, avvertimento del modulo, errore di Manica |
Dimensioni
| Altezza | 119 millimetri (4.7") |
| Larghezza | 45 millimetri (1.77") |
| Profondità | 102 millimetri (4.01"), 111 millimetro (4.37") compreso il connettore |
| Peso | 0,23 chilogrammi (0,51 libbre.) |
