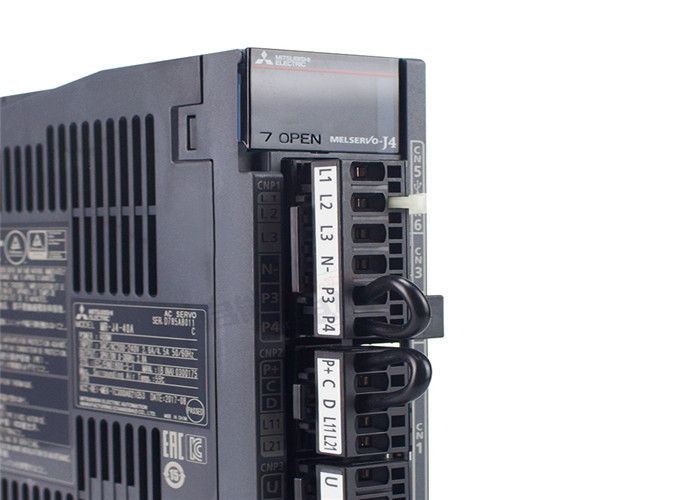

Il servo servo industriale dell'amplificatore MR-J4-200A guida Mitsubishi AC170 trifase V

Il servo servo industriale dell'amplificatore MR-J4-200A guida Mitsubishi AC170 trifase V

• Nome di serie: Serie MELSERVO-J4

• Interfaccia di comando: Interfaccia per tutti gli usi

• Classe di tensione: 200V

• Potenza nominale del motore [chilowatt]: Due

• Servo nome della forma dell'amplificatore: MR-J4-200A

• tensione nominale dell'uscita: AC170 trifase V

• Corrente nominale [A]: 11,0

• Tensione in ingresso di potere del circuito e frequenza principali (nota 1): AC200 trifase o monofase V ~ 240 V, 50 hertz/60 hertz (nota 16)

• Corrente nominale (nota 14) [A]: 10,5

• Fluttuazione permissibile di tensione: AC170 trifase o monofase V ~ 264 V (nota 16)

• Fluttuazione permissibile di frequenza: All'interno di ± 5%

• Tensione in ingresso e frequenza dell'alimentazione elettrica del circuito di controllo: AC200 monofase V ~ 240 V, 50 hertz/60 hertz

• Corrente nominale [A]: 0,2

• Fluttuazione permissibile di tensione: AC170 monofase V ~ 264 V

• Fluttuazione permissibile di frequenza: All'interno di ± 5%

• Consumo di energia [W]: Interfaccia trenta per potere: ± 10% (capacità corrente richiesta di DC24 V: compreso 0,5 A (segnale del connettore CN8))

• metodo di controllo: Controllo dell'onda sinusoidale PWM e sistema di controllo corrente

• Resistenza rigeneratrice incorporata amplificatore rigeneratore ammissibile di potere del servo (nota 2, 3) [W]: Cento

• Resistenza rigeneratrice esterna (accessorio standard) (nota 2, 3, 11, 12) [W]: >

• Freno dinamico: Accessorio (nota 4)

• Funzione di comunicazione: USB: collegamento ad un con computer personale (SIG. corrispondenza di Configurator2)
  RS-422/RS-485: 1 fino a 32 asce: comunicazione di n (nota 10)

• Impulso dell'uscita del codificatore: Corrispondenza (impulso di ABZ-fase)

• Monitor analogico: canale 2

• Frequenza massima di impulso di input di modo di controllo di posizione: 4 Mpulses/s (il ricevitore differenziale) di tempo, 200 kpulses/s (quando collettore aperto)

• Posizionamento dell'impulso di risposte: Risoluzione del codificatore (risoluzione per servomotore di rotazione 1): bit 22

• Ingrandimento di impulso di comando: Ingranaggio elettronico A/B doppia A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• Posizionamento della regolazione completa di larghezza: 0 impulsi ~ impulsi del ± 65535 (unità di impulso di comando)

• Eccessivo errore: rotazione del ± 3

• Limite di coppia di torsione: Regolazioni o insieme di parametro da entrata analogica esterna (DC0 V ~ + 10 V/coppia di torsione massima)

• Gamma di controllo di velocità di modo di controllo di velocità: Comando di velocità analogico 1: 2000, comando di velocità interno 1: 5000

• Input di comando analogico di velocità: DC0 V ~ ± 10 V/ha valutato la velocità (la velocità di rotazione a 10 V può essere cambiata in [PR. PC12])

• Tasso di variazione di velocità: ± 0,01% o di meno (variazione del carico: 0% - 100%), 0% (fluttuazione di potere: ± 0,2% o di meno del ± 10%): soltanto (° del ± 10 del ° C di temperatura ambiente 25 C) quando il comando di velocità analogico

• Limite di coppia di torsione: Regolazioni o insieme di parametro da entrata analogica esterna (DC0 V ~ + 10 V/coppia di torsione massima)

• Input di comando analogico di coppia di torsione di modo di controllo di coppia di torsione: DC0 V ~ ± 8 V/coppia di torsione massima (impedenza dell'input: 10 kΩ ~ kΩ 12)

• Limiti di velocità: Regolazioni o insieme di parametro da entrata analogica esterna (DC0 V ~ ± 10 V/ha valutato la velocità)

• Modo di posizionamento: Non compiacente (nota 17)

• controllo Interamente chiuso: metodo a due fili di comunicazione (nota 9)

• Interfaccia a macchina del codificatore dell'estremità: Comunicazione di serie ad alta velocità di Mitsubishi

• Servo funzione: Ⅱ avanzato di controllo di soppressione di vibrazione, Ⅱ adattabile del filtro, filtro robusto, automatico-di sintonia, adeguamento di un-tocco, funzione dura dell'azionamento, funzione del registratore dell'azionamento, funzioni diagnostiche a macchina, la funzione del monitor di potere, controllo di traccia eccellente (nota 15), funzione persa di correzione di moto (nota 15)

• Funzione protettiva: Taglio di sovracorrente, arresto rigeneratore di sovratensione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione di errore del codificatore, protezione di errore rigeneratrice, protezione di undervoltage, protezione di interruzione di corrente istantanea, controllo della velocità, eccessiva protezione di errore, rilevazione del polo magnetico e protezione, protezione di errore lineare del servocomando

• Caratteristica di sicurezza: STO (IEC/EN 61800-5-2)

• Prestazione sicura: - Norme di certificazione dei terzi: Categoria 3 PL e, IEC 61508 SIL 3, CL 3, en 61800-5-2 (nota 20) di iso 13849-1 dell'en dell'en 62061 SIL

• Prestazione di risposta: spettrografia di massa 8 o di meno (STO introdotto fuori dal taglio di energia del →)

• Verifichi l'impulso introdotto (STO) (nota 7): Verifichi l'intervallo di impulso: 1 hertz ~ 25 hertz, impulso della prova fuori da tempo: Fino a 1 spettrografia di massa

• Tempo di guasto pericoloso medio previsto (MTTFd): ≧ 100 [anno] (314a) di MTTFd

• Copertura diagnostica (DC): CC = medium (medium), 97,6 [%]

• La probabilità media di un guasto pericoloso (PFH): PFH = 6,4 × 10 -9 [1 h]

• Conformità d'oltremare: La corrispondenza alle norme internazionali ed alle leggi, pageplease compiacente di norme si riferisce a.

• Struttura (grado di protezione): Un poco sopra il freddo, apra (IP20)

• Montaggio del contatto: - Alimentazione elettrica trifase introdotta: Sì (nota 6)

• Alimentazione elettrica monofase introdotta: Improprio

• Temperatura ambiente di condizione ambientale: Operazione: 0 ° C ~ 55 ° C (nessun congelamento), stoccaggio: -20 ° C ~ 65 ° C (nessun congelamento)

• Umidità ambientale: Operazione/stoccaggio: RH o di meno di 90% (senza condensazione)

• atmosfera: All'interno (nessuna luce solare diretta), quella là non è gas corrosivo, gas infiammabile, nebbia dell'olio, polvere e la sporcizia

• elevazione: Sopra il livello del mare 2000 m. o di meno (nota 18)

• Resistenza di vibrazione: 5,9 m./s 2, 10 hertz ~ 55 hertz (X, Y, Z ogni direzione)

• massa [chilogrammo]: 2,1

• Peso di trasporto: 3,1 chilogrammi
