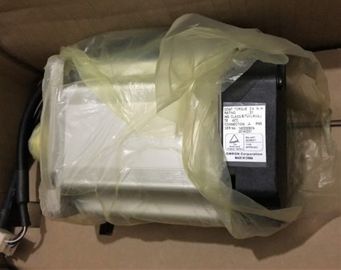

OMRON R88M-G10030L 20 MΩ minuto a 500 VCC fra i terminali di potere ed il terminale di FG

OMRON R88M-G10030L 20 MΩ min. a 500 VDC tra i terminali di alimentazione e il terminale FG

Funzioni Servo Drive „

Area di visualizzazione

Un display LED a 7 segmenti a 2 cifre mostra lo stato del Servo Drive, i codici di allarme, i parametri e altre informazioni.

„ Pin di controllo monitor analogico (SP, IM e G)

L'effettiva velocità del motore, la velocità di comando, la coppia e il numero di impulsi accumulati possono essere misurati in base al livello di tensione analogica utilizzando un oscilloscopio.

Impostare il tipo di segnale da emettere e il livello di tensione di uscita impostando il Monitor di velocità (SP)

Selezione (Pn007) e Selezione Monitor di coppia (IM) (Pn008).

Per i dettagli, fare riferimento a Parametri utente.

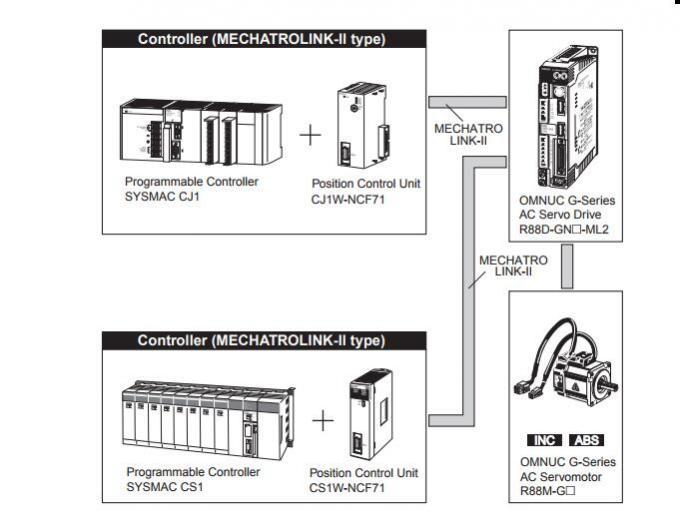

„ Indicatore LED di stato MECHATROLINK-II Indica

lo stato delle comunicazioni del MECHATROLINK-II.

Per i dettagli, fare riferimento a Indicatore LED di stato MECHATROLINK-II

„ Interruttori rotanti

Imposta l'indirizzo del nodo.

Per i dettagli, fare riferimento a Display e impostazioni del Servo Drive

Sono disponibili i seguenti servomotori CA OMNUC serie G.

    ŒServomotori da 3.000 giri/min Œ

    Servomotori piatti da 3.000 giri/min

    ŒServomotori da 2.000 giri/min Œ

    Servomotori da 1.000 giri/min

Sono disponibili varie opzioni sui servomotori, come modelli con freni, deceleratori o diversi tipi di albero. Selezionare un servomotore in base alle condizioni di carico del sistema meccanico e all'ambiente di installazione.

*1. Questi sono i valori quando il servomotore è combinato con un Servo Drive a temperatura ambiente (20°C, 65%). La coppia massima momentanea indica il valore standard.

*2. Inerzia del carico applicabile Œ Il rapporto di inerzia del carico operabile (inerzia del carico/inerzia del rotore) dipende dalla configurazione meccanica e dalla sua rigidità. Per una macchina con elevata rigidità, il funzionamento è possibile anche con un'elevata inerzia del carico. Selezionare un motore appropriato e confermare che il funzionamento è possibile. Œ Se il freno dinamico viene attivato frequentemente con un'elevata inerzia del carico, la resistenza del freno dinamico potrebbe bruciare. Non accendere e spegnere ripetutamente il servomotore mentre il freno dinamico è abilitato.

*3. I carichi radiali e assiali ammissibili sono i valori determinati per una durata di 20.000 ore a temperature operative normali. I carichi radiali ammissibili vengono applicati come mostrato nel diagramma seguente.

*4. Questo è un freno OFF. (Viene ripristinato quando viene applicata la tensione di eccitazione).

*5. Il tempo di funzionamento è il valore (valore di riferimento) misurato con un soppressore di sovratensione (CR50500 prodotto da Okaya Electric Industries Co., Ltd.).
