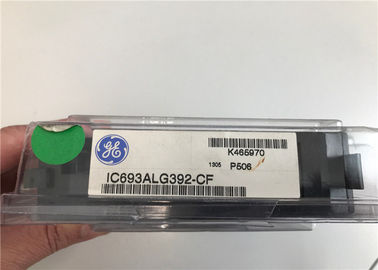

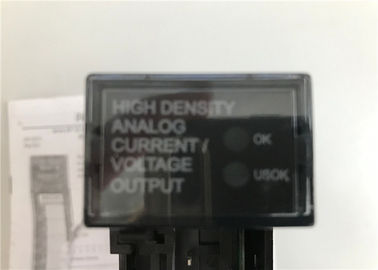

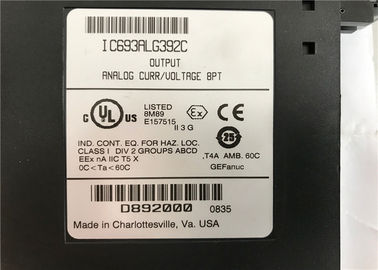

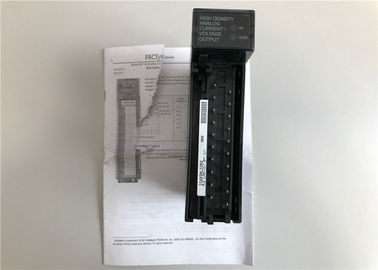

Modulo di interfaccia di potere IC693ALG392, unico del modulo di entrata analogica dello SpA concluso

Specifiche

Numero dei canali di uscita 1 - 8 selezionabili, asimmetrico
Gamme della corrente d'uscita 20 - 0 e di 4 - 20 mA mA
V delle gamme 0 - 10 di tensione in uscita e – 10 V - +10 V
Calibratura calibrata in fabbrica a .625 µA per 0 - 20 mA; 0,5 µA per 4 - 20 mA; e .3125 sistemi MV per tensione (per conteggio)
La tensione di rifornimento dell'utente +24 VCC (nominali), dall'utente ha fornito la fonte di tensione
Gamma di tensione di rifornimento esterno 20 VCC - 30 VCC
Rapporto di rifiuto dell'alimentazione elettrica (PSRR)
5 ΜA/V CurrentVoltage (tipici), 10 ΜA/V (massimo)
25 mV/V (tipici), 50 mV/V (massimo)
Ondulazione esterna 10% (massimo) di tensione di alimentazione elettrica
Tensione dell'offerta interna +5 VCC dalla superficie posteriore dello SpA
Tasso di aggiornamento approssimativo 8 millisecondi (, tutti e otto i canali)
Determinato entro tempo di ricerca dell'ingresso/uscita, relativo all'applicazione.
Risoluzione: 4 a 20mA: 0,5 µA (1 LSB = 0,5 µA)
0 a 20mA: 0,625 µA (1 LSB = 0,625 µA)
0 a 10V: 0,3125 sistemi MV (1 LSB = 0,3125 sistemi MV)
-10 a +10V: 0,3125 sistemi MV (1 LSB = 0,3125 sistemi MV)
Accuratezza assoluta: Modo *Current +/--0,1% @ di 25°C completo (77°F), tipico
+/--0,25% @ di 25°C completo (77°F), massimo
+/--0,5% di completo sopra la gamma di temperatura di funzionamento (massimo)
Modo di tensione +/--0,25% @ di 25°C completo (77°F), tipico
+/--0,5% @ di 25°C completo (77°F), massimo
+/--1,0% di completo sopra la gamma di temperatura di funzionamento (massimo)
Tensione massima VUSER – 3 V (minimo) di conformità a VUSER (massimo)

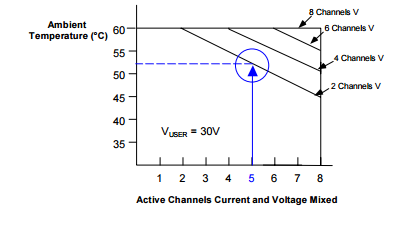

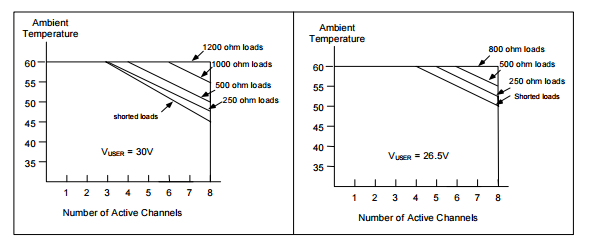

Carico dell'utente (modo corrente) 0 - Ω 850 (minimo a VUSER = 20 V, Ω massimo 1350 a
VUSER = 30 V) (carichi più di meno il Ω di 800 è la temperatura
dipendente.)
Capacità del carico dell'uscita (modo corrente) 2000 PF (massimo)
Induttanza del carico dell'uscita (modo corrente) 1 H
Caricamento dell'uscita (modo di tensione)
Capacità 5 mA (una resistenza minima) di 2 ohm di K (1 capacità massima del carico dell'uscita del µF)
Isolamento, campo alla superficie posteriore (ottica) ed alla terra di struttura
Continuo 250 VCA; 1500 VCA per 1 consumo di energia minuto 110 mA da +5 VCC dello SpA di rifornimento della superficie posteriore
315 mA da +24 VCC di rifornimento dell'utente

Uscita analogica tensione/corrente - 8 Manica IC693ALG392 il modulo della corrente/uscita di analogo di 8-Manica di tensione fornisce a fino a otto canali di uscita asimmetrici le uscite del loop di corrente o le uscite di tensione. Ogni canale di uscita analogica è capace di fornitura due gamme dell'uscita corrente o delle due gamme dell'uscita di tensione. Ogni canale può essere configurato individualmente per la gamma dell'uscita richiesta per la vostra applicazione.

Il modulo non ha saltatori o commutatori per la configurazione. Tutte le immagini possono essere configurate facendo uso o di Logicmaster 90-30/20/Micro o CIMPLICITY controllano la funzione di programmazione di configuratore del software, o del programmatore tenuto in mano di serie 90-30. L'immagine di difetto è di 0 - +10 volt. Le immagini configurabili dell'uscita di tensione e della corrente sono: 0 - +10 volt 10 - +10 volt (unipolari) 0 - 20 canale di milliampère 4 - 20 milliampère (bipolari) di ogni è capaci di conversioni dei 15 - 16 bit (secondo l'immagine selezionata) dei dati (digitali) binari in uscita analogica per uso secondo le esigenze della vostra applicazione. Tutti e otto i canali sono aggiornati ogni 12 millisecondi. Il dato utente nei registri di %AQ è in un formato del complemento di 16 bit 2 s. Nei modi correnti, un errore del aperto cavo è riferito al CPU per ogni canale. Il modulo può andare ad un ultimo stato conosciuto quando il potere del sistema è interrotto. Finchè il potere dell'utente si applica al modulo, ogni uscita manterrà il suo ultimo valore, o la risistemazione a zero, come determinato da come avete configurato il modulo. Le informazioni di prodotto importanti notano prego le seguenti informazioni di prodotto importanti.

Questa versione del modulo della corrente/uscita di analogo di 8-Manica di tensione richiede le seguenti versioni del prodotto per la compatibilità: CPU: Versioni 3,3 - 4,6 dei firmware: Se il vostro CPU ha versioni 3,3 - 4,6 dei firmware, dovete selezionare 16% bit I alla configurazione. Se questa selezione non è fatta, una perdita di errore del modulo accadrà. CPU: Versioni 5,0 dei firmware o successivamente: Se il vostro CPU ha versione 5,0 dei firmware, o successivamente, quindi la configurazione di %I accetterà 8 o 16% bit I. Software di Logicmaster 90-30/20/Micro: La versione 5,00, o più successivamente, è richiesta per configurare il modulo facendo uso della funzione di configurazione di software di Logicmaster 90-30/20/Micro. Software di controllo: La versione 2,00, o più successivamente, è richiesta per configurare il modulo facendo uso della funzione di configurazione di software di controllo. 11 11-12 la serie 90-30 SpA ingresso/uscita modulo specifica luglio 2000 GFK-0898F IC693ALG392 corrente/operazione in corso immagini di tensione e di modalità di output nei 4 - 20 dati utenti dell'immagine di mA è riportata in scala in modo che 4 mA corrispondano ad un conteggio di 0 e 20 mA corrispondano ad un conteggio di 32000. Nel 0 all'immagine di 20 mA, il dato utente è riportato in scala in modo che 0 mA corrispondano ad un conteggio di 0 e 20 mA corrispondano a 32000.
