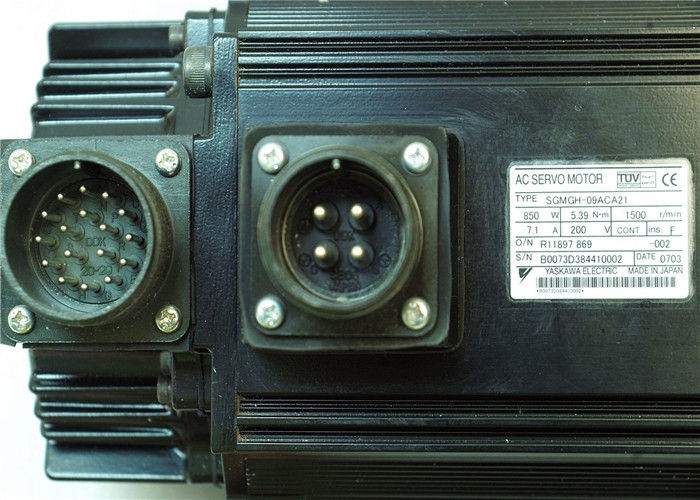

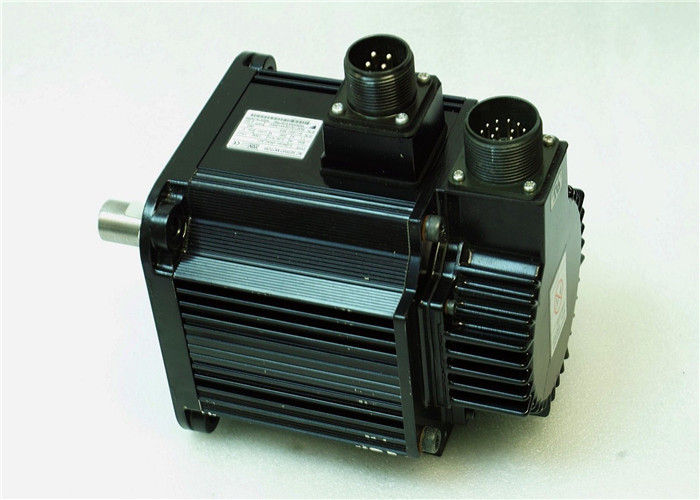

Servomotore industriale 5.39N.m 850W di CA di Yaskawa SGMGH-09ACA21 del servomotore
Specificazione
| Marca/produttore | Yaskawa elettrico |
| Modello | SGMGH-09ACA21 |
| Tipo di prodotto | Servomotore di CA |
| Potenza nominale | 850w |
| Coppia di torsione stimata | 5.39Nm |
| Velocità stimata | 3000RPM |
| Tensione di alimentazione elettrica | 200vAC |
| Corrente nominale | 7.1Amps |
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver | Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse | Emerson VE, kJ |
| Honeywell TC, TK | Moduli IC di GE - |
| Motore A0- di Fanuc | Trasmettitore EJA- di Yokogawa |
Simili prodotti
| SGMGH-09ACA2C |
| SGMGH-09ACA61 |
| SGMGH-09ACA6B |
| SGMGH-09ACA6C |
| SGMGH-09ACB61 |
| SGMGH-09ACB6B |
| SGMGH-09PCA-AM14 |
| SGMGH-12A2B2 |
| SGMGH-12A2B21 |
| SGMGH-13A2A-YR13 |
| SGMGH-13A2A-YR23 |
| SGMGH-13A2A-YR23A |
| SGMGH-13A2A-YR24 |
| SGMGH-13ACA |
| SGMGH-13ACA21 |
| SGMGH-13ACA61 |
| SGMGH-13ACA6C |
| SGMGH-13DCA61 |
| SGMGH-1AACA61 |
| SGMGH-1EACA61 |
| SGMGH-20A2B2C |
| SGMGH-20ABA6C |
| SGMGH-20ACA61 |
| SGMGH-20ACA6B |
| SGMGH-20ACA6C |
| SGMGH-20ACB2C |
| SGMGH-20ACB61 |
| SGMGH-20D2A21 |
| SGMGH-30A2A-YR35 |
| SGMGH-30A2A-YRA1 |
| SGMGH-30A2B2C |
| SGMGH-30A2B6C |
| SGMGH-30ACA61 |
| SGMGH-30ACB21 |
| SGMGH-30ACB2C |
Requisiti di sistema raccomandati minimi Pentuim 200 megahertz, 64MB DI RAM, disco rigido 200MB, azionamento di CDROM, porto RS-232 o RS-422, rsolution 800x600 dello schermo con 256 colori e Windows 95,98, NT4.0, 2000, ME. (Windows XP ha progettato)
Coppia di torsione di punta di descrizione (dentro • libbra)
RatedTorque (dentro • libbra)
Inerzia del motore
(dentro • libbra • s2x 10-3)
Motore
MODELLO # (A)
Amplificatore
MODELLO # (B)*
Input Digital/analogico
SGDHMotor&Amplifier
Classe dell'oggetto
200V
Trifase
17 bit
Codificatore incrementale
Asse diritta withKeyway
massimo 3000rpm **
Ms Connectors
79 25
6,41 SGMGH-05ACA61
05AE
Di riserva
8,26 SGMGH-05ACA6C
122 48
12,30 SGMGH-09ACA61
10AE
14,15 SGMGH-09ACA6C
207 74
18,2 SGMGH-13ACA61
15AE
20,1 SGMGH-13ACA6C
254 102
28,1 SGMGH-20ACA61
20AE
35,9 SGMGH-20ACA6C
404 165
40,7 SGMGH-30ACA61
30AE
48,5 SGMGH-30ACA6C
630 252
59,8 SGMGH-44ACA61
50AE
67,6 SGMGH-44ACA6C
776 310
78,8 SGMGH-55ACA61 60AE
Richiede
86,6 unità rigeneratrice di SGMGH-55ACA6C (E)
1050 425
111 SGMGH-75ACA61 75AE
Richiede
Un'unità rigeneratrice di 119 SGMGH-75ACA6C (E)
1550 620
249 SGMGH-1AACA61 1AAE
Richiede
Unità rigeneratrice (E)
Azione limitate
Lle Non azione di 267 SGMGH-1AACA6C
1988 845
279 SGMGH-1EACA61 1EAE
Richiede
Unità rigeneratrice (E)
Azione limitate
Lle Non azione di 309 SGMGH-1EACA6C
Nota: I freni 24VDC per i servomotori di sigma II di SGMGH sono standard. Contatti una fonte locale per le alimentazioni elettriche 24VDC. Per informazioni tecniche, numero manuale YEAH-SIA-S800-32.2 di Yaskawa di richiesta di richiesta. * per le specifiche e le dimensioni più dettagliate dell'amplificatore di SGDH, riferisca alle pagine 99 - 112. ** massimo 2000rpm per 11 ed i sistemi 15kW soltanto.
«(A)» alla conclusione del numero del cavo è il livello della revisione. Il livello della revisione può essere cambiato prima della ristampa di questo catalogo. ** Quando ordinano questi cavi per i motori con i freni, ordine il cavo elettrico standard ed il cavo supplementare per il freno. Le lunghezze di cavo standard del *** sono oggetti di riserva; le lunghezze di cavo non standard sono oggetti di riserva limitati. Compagni del connettore di uscita di Pin Female del **** 50 i D-sotto al cliente hanno fornito il blocchetto terminali dei terzi. (per esempio, Wago #289-449, Weidmuller #919658, Phoenix #2283647, Amphenol/seno #20-51039 e molti altri).
Scelga il connettore ed il collare del cavo collegato per un'assemblea completa. I connettori elencati in questa tavola in condizioni ambientali sono sigillati. ** I connettori sono fabbricati da DDK e sono elencati qui con il più grande collare del cavo standard disponibile.
