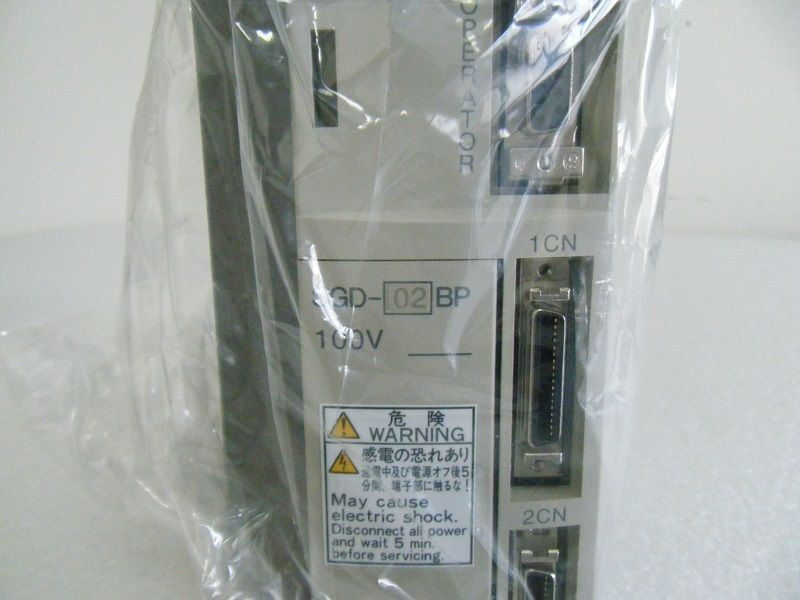

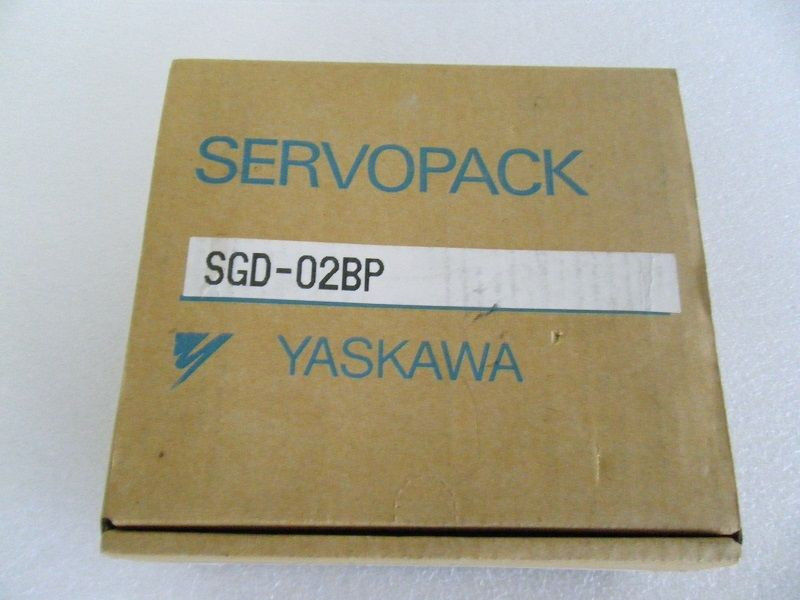

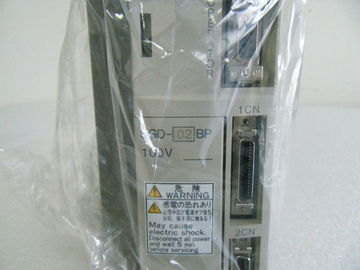

1 servo industriale di fase di AC100-115v 50/60Hz determina lo SGD 02BP di YASKAWA Servopack

Servo azionamento industriale YASKAWA ServoPack SGD-02BP AC100-115v 50/60Hz 1 fase

Descrizione dei termini tecnici
I concetti in questo manuale sono definiti come segue:
• Servomotore o motore = serie SGMAH, SGMPH, SGMGH, SGMSH, SGMDH, SGMUH di Σ-II
servomotore.
• Amplificatore di serie SGDH di Σ-II = di SERVOPACK.
• Servodrive = un insieme compreso un amplificatore del servo e del servomotore.
• Servo sistema = un sistema del servocomando che comprende la combinazione di servodrive con un ospite
computer e periferiche.
• Il numero di parametro = numera che gli input dell'utente verso il SERVOPACK.

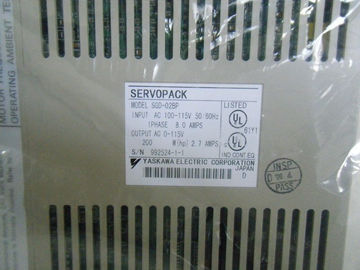

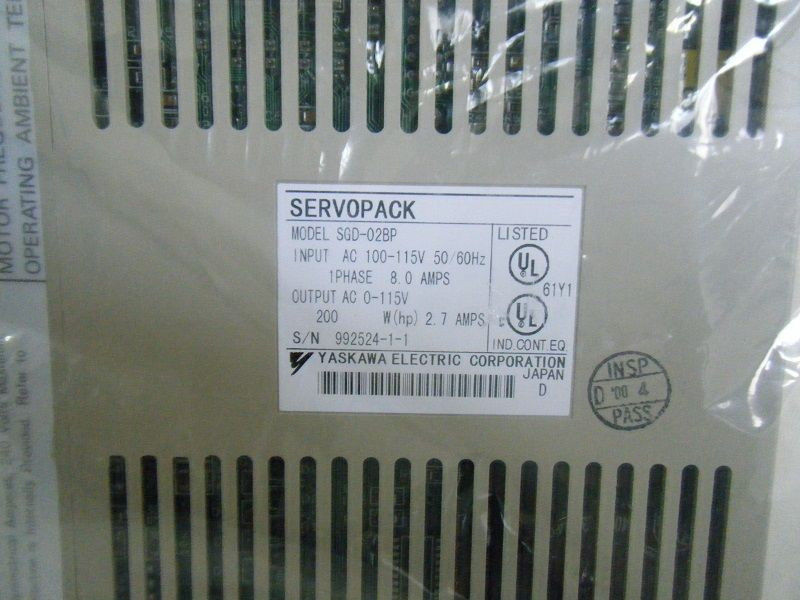

DETTAGLI RAPIDI

1. Fase: 1

2. Tensione: 100-115V
3. AMP: 8,0

DESCRIZIONE

• Servo azionamento industriale
• ServoPack
• YASKAWA ELETTRICO

SEPCIFICATIONS

Pubblico progettato „
Questo manuale è inteso per i seguenti utenti.
• Quelli che selezionano i servodrives o le periferiche di serie di Σ-II per i servodrives di serie di Σ-II.
• Quelli che vogliono sapere circa le valutazioni e le caratteristiche dei servodrives di serie di Σ-II.
• Quelli che progettano i sistemi servodrive di serie di Σ-II.
• Quel servodrives d'installazione o fissanti di serie di Σ-II.
• Quelli che realizzano operazione di prova o gli adeguamenti dei servodrives di serie di Σ-II.
• Quelli che mantengono o che ispezionano i servodrives di serie di Σ-II.







Indicazione del „ dei segnali inversi
In questo manuale, i nomi dei segnali inversi (un che sono validi quando minimo) sono scritti con un taglio di andata (/) prima del nome del segnale, secondo le indicazioni di seguente esempio: • FIGLIO = /S-ON • P-CON = /P-CON



Il servo sistema ha potuto essere definito più dettagliatamente come meccanismo quello:
• Movimenti ad una velocità specificata e
• Individua un oggetto in una posizione specificata



Per mettere a punto così servo sistema, un sistema di controllo automatico che comprende il controllo feedback deve essere destinato. Questo sistema di controllo automatico può essere illustrato nel seguente schema a blocchi:


Questo servo sistema è un sistema di controllo automatico che individua la posizione della macchina (dati di uscita), retroagisce i dati al lato dell'input, lo paragona alla posizione specificata (dati di input) e muove la macchina tramite la differenza fra i dati confrontati.



Cioè il servo sistema è un sistema di controllo che forza i dati di uscita per abbinare i dati di input specificati.



Se, per esempio, i cambiamenti specificati di posizione, il servo sistema rifletteranno i cambiamenti.



Nell'esempio di cui sopra, i dati di input sono definiti come posizione, ma i dati di input possono essere tutte le grandezze fisiche quali l'orientamento (angolo), la pressione di acqua, o la tensione.



La posizione, la velocità, forza (coppia di torsione), corrente elettrica, ecc è i valori controllati tipici per un servo sistema.



I termini tecnici principali utilizzati in questo manuale sono come segue:


1) Servo meccanismo


2) Servo



Normalmente, il servo è sinonimo con il servo meccanismo. Tuttavia, perché «il meccanismo» è omesso, il significato diventa in qualche modo ambiguo. Il servo può riferirsi all'intero servo meccanismo ma può anche riferirsi ad una parte integrante di servo meccanismo quali un servomotore o un servo amplificatore. Questo manuale inoltre segue questa convenzione nell'uso del termine «servo».



3) Sistema del servocomando


Il sistema del servocomando è quasi sinonimo con il servo meccanismo ma i posti il fuoco su controllo di sistema. In questo manuale, il termine «servo sistema» inoltre è usato come sinonimo del sistema del servocomando.
