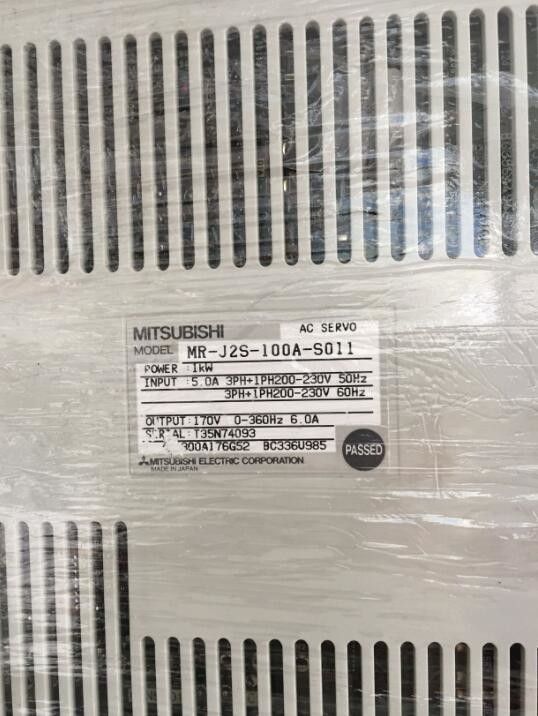

Azionamenti industriali del servo dell'azionamento MR-J2S-100A-EG011 di Mitsubishi nuovi

Modulo del servo di CA di Mitsubishi MR-J2S-60A (MR-J2S-100A-EG011)

Descrizione di prodotto dettagliata:

Descrizione:

• Alimentazione elettrica (tensione/frequenza): 200-230VAC trifase, 50/60Hz; 1 fase 230VAC, 50/60Hz

• Alimentazione elettrica (fluttuazione ammissibile di tensione): 200-230VAC trifase, 170-253VAC

• Alimentazione elettrica (fluttuazione ammissibile di frequenza): ±5%

• Sistema di controllo: Controllo sinusoidale di PWM/sistema di controllo corrente

• Freno dinamico: Accessorio

• Risposta in frequenza di velocità: 550 hertz o più

• Funzioni protettive: Arresto di sovracorrente, arresto di sovratensione di rigenerazione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione dell'errore del codificatore, protezione dell'errore di rigenerazione, undervoltage/protezione improvvisa dell'interruzione elettrica, controllo della velocità, protezione di errore in eccesso

• Frequenza massima di impulso di input (modo di controllo di posizione): kpps- 500 quando usando ricevitore differenziale, kpps- 200 quando per mezzo del collettore aperto

• Posizionamento dell'impulso di risposte (modo di controllo di posizione): Risoluzione per rotazione servomotore/del codificatore (131072 impulsi/rivoluzione)

• Posizionamento della regolazione completa di larghezza (modo di controllo di posizione): 0 - ±10VDC

• Errore in eccesso (modo di controllo di posizione): rotazioni ±10

• Limite di coppia di torsione introdotto (modo di controllo di posizione): Metta dai parametri o dall'entrata analogica esterna (0-±10VDC/coppia di torsione massima)

• Gamma di controllo di velocità (modo di controllo di velocità): 1:2000 analogico di comando di velocità, 1:5000 interno di comando di velocità

• Input di comando analogico di velocità (modo di controllo di velocità): 0-±10VDC/ha valutato la velocità

• Tasso di fluttuazione di velocità (modo di controllo di velocità): massimo di ±0.01% (fluttuazione del carico 0-100%), 0% (fluttuazione di potere ±10%), massimo di ±0.2% (± di temperatura ambiente 25°C 10°C) quando usando comando di velocità analogico esterno

• Limite di coppia di torsione (modo di controllo di velocità): Metta dai parametri o dall'entrata analogica esterna (0-±10VDC/coppia di torsione massima)

• Serri l'input di comando (specifiche di controllo di coppia di torsione): 0-±8VDC/coppia di torsione massima (impedenza 10 dell'input a 12kΩ)

• Limite di velocità (specifiche di controllo di coppia di torsione): Metta dai parametri o dall'entrata analogica esterna (0-±10VDC, velocità stimata)

• Struttura: A raffredamento automatico, aperto (IP00)

• Peso di trasporto: 2,6 chilogrammi
