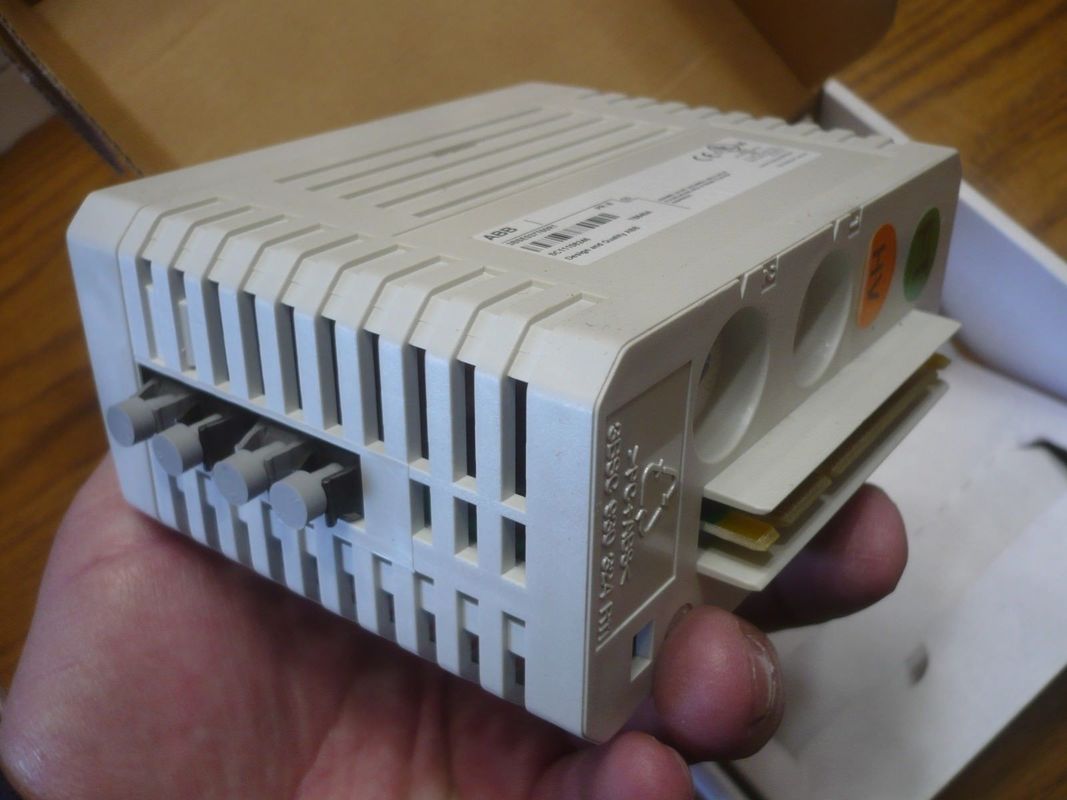

Nuovo modulo digitale ABB 3BSE037760R1 TB840A Modulobus Cluster Modem S800 I/O, PR: B
Descrizione della TB840A
S800 I/O è un sistema I/O di processo completo, distribuito e modulare che comunica con i controller e i PLC su bus di campo standard del settore.Il modem TB840 ModuleBus è un'interfaccia in fibra ottica per il ModuleBus Ottico. TB840A è utilizzato in configurazioni di ridondanza in cui ogni modulo è collegato a diverse linee ottiche di ModuleBus, ma collegato allo stesso ModuleBus elettrico.
Il modem ModuleBus ha un'interfaccia elettrica e un'interfaccia ottica Modulebus che sono logicamente lo stesso bus.Un massimo di 12 moduli I/O possono essere collegati al ModuleBus elettrico e fino a sette cluster possono essere collegati al ModuleBus in fibra otticaL'interfaccia in fibra ottica è destinata alla distribuzione locale di cluster di I/O e dove sono necessari più di 12 moduli di I/O in una stazione di I/O.
Informazioni generali
| Protocollo |
Modulobus di ABB |
| Numero dell'articolo |
3BSE037760R1 |
| Padrone o schiavo |
Sclavo |
| Redundanza di linea |
- Sì, sì. |
| Redundanza dei moduli |
- Sì, sì. |
| Swap a caldo |
- Sì, sì. |
| Utilizzato in combinazione con il controller HI |
- Sì, sì. |
Dati dettagliati
Consumo di 24 V tipico 120 mA
Comunicazioni
| Numero modello. |
Protocollo |
Padrone o schiavo |
| CI801 |
PROFIBUS DP-V1 |
Sclavo |
| CI840A |
PROFIBUS DP-V1 |
Sclavo |
| CI853 |
COMLI e MODBUS RTU |
Padrone / schiavo |
| CI854B |
PROFIBUS DP-V1 |
Maestro. |
| CI855 |
MasterBus 300 di ABB |
Maestro. |
| CI856 |
S100 I/O di ABB |
Maestro. |
| CI857 |
ABB's INSUM |
Maestro. |
| CI858 |
DriveBus di ABB |
Maestro. |
| CI860 |
Fondazione Fieldbus HSE |
Padrone / schiavo |
| CI865 |
Satt I/O di ABB |
Maestro. |
| CI867 |
Modbus TCP |
Padrone / schiavo |
| CI868 |
IEC 61850 |
Padrone / schiavo |
| CI869 |
Advant Fieldbus 100 di ABB |
Sclavo |
| CI871 |
PROFINET IO |
Maestro. |
| CI873 |
EtherNet IP / DeviceNet |
Maestro. |
| TB820V2 |
Modulobus di ABB |
Sclavo |
| TB825 (Multi-Mode) |
Modulobus di ABB |
Sclavo |
| TB826 (Modo singolo) |
Modulobus di ABB |
Sclavo |
| TB840A |
Modulobus di ABB |
Sclavo |
| TB842 |
Modulobus di ABB |
Non applicabile |
| TU807 |
Modulobus di ABB |
Non applicabile |
| TU840 |
Modulobus di ABB |
Non applicabile |
| TU841 |
Modulobus di ABB |
Non applicabile |
| TU846 |
Modulobus di ABB |
Non applicabile |
| TU847 |
Modulobus di ABB |
Non applicabile |
| TU848 |
Modulobus di ABB |
Non applicabile |
| TU849 |
Modulobus di ABB |
Non applicabile |
Ambiente e certificazione
| Temperatura, funzionamento |
da 0 a + 55 °C |
| Temperatura, conservazione |
-25 a +70 °C |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Protezione contro la corrosione |
ISA-S71.04: G3 |
| Umidità relativa |
Da 5 a 95% senza condensazione |
| Classe di protezione |
IP20 secondo EN60529, IEC 529 |
| Marcatura CE |
- Sì, sì. |
| Sicurezza elettrica |
IEC 61131-2, UL 508 |
| Luogo pericoloso |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
| Certificati marini |
ABS, BV, DNV-GL, LR, RS, CCS |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Caratteristiche e vantaggi
- 2 porte in fibra ottica per il ModuleBus ottico
- ModuloBus (elettrico) ai moduli di I/O
- Funzioni di supervisione del ModuleBus di I/O e dell'alimentazione
- Fornitore di alimentazione isolato per i moduli I/O
- TU840, MTU per TB840/TB840A ridondante, doppio ModuleBus
- TU841, MTU per TB840/TB840A ridondante, singolo ModuleBus
- Potenza di ingresso fusa
Dimensioni
| Altezza |
119 mm (4.69 pollici) |
| Larghezza |
54 mm (2.13 in.) |
| Profondezza |
96 mm (3.78 pollici) |
| Peso (compresa la base) |
0.2 kg (0,44 libbre) |
