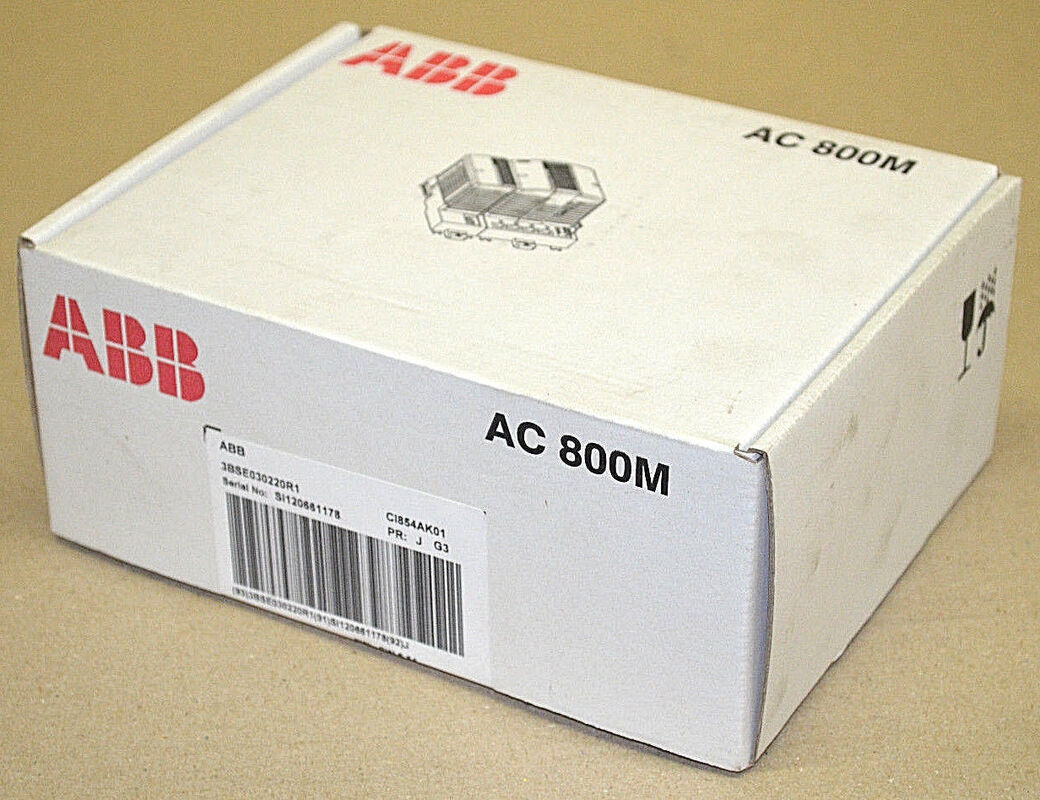

ABB S800 modulo I/O CI854AK01 modulo di interfaccia PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Comunicazioni
| Numero modello. |
Protocollo |
Padrone o schiavo |
| CI801 |
PROFIBUS DP-V1 |
Sclavo |
| CI840A |
PROFIBUS DP-V1 |
Sclavo |
| CI853 |
COMLI e MODBUS RTU |
Padrone / schiavo |
| CI854B |
PROFIBUS DP-V1 |
Maestro. |
| CI855 |
MasterBus 300 di ABB |
Maestro. |
| CI856 |
S100 I/O di ABB |
Maestro. |
| CI857 |
ABB's INSUM |
Maestro. |
| CI858 |
DriveBus di ABB |
Maestro. |
| CI860 |
Fondazione Fieldbus HSE |
Padrone / schiavo |
| CI865 |
Satt I/O di ABB |
Maestro. |
| CI867 |
Modbus TCP |
Padrone / schiavo |
| CI868 |
IEC 61850 |
Padrone / schiavo |
| CI869 |
Advant Fieldbus 100 di ABB |
Sclavo |
| CI871 |
PROFINET IO |
Maestro. |
| CI873 |
EtherNet IP / DeviceNet |
Maestro. |
| TB820V2 |
Modulobus di ABB |
Sclavo |
| TB825 (Multi-Mode) |
Modulobus di ABB |
Sclavo |
| TB826 (Modo singolo) |
Modulobus di ABB |
Sclavo |
| TB840A |
Modulobus di ABB |
Sclavo |
| TB842 |
Modulobus di ABB |
Non applicabile |
| TU807 |
Modulobus di ABB |
Non applicabile |
| TU840 |
Modulobus di ABB |
Non applicabile |
| TU841 |
Modulobus di ABB |
Non applicabile |
| TU846 |
Modulobus di ABB |
Non applicabile |
| TU847 |
Modulobus di ABB |
Non applicabile |
| TU848 |
Modulobus di ABB |
Non applicabile |
| TU849 |
Modulobus di ABB |
Non applicabile |
Descrizione di CI854AK01
PROFIBUS DP è un protocollo bus multiuso ad alta velocità (fino a 12Mbit/s) per l'interconnessione di dispositivi di campo, come I/O remoti, unità, apparecchiature elettriche a bassa tensione e controller.PROFIBUS DP può essere collegato all'AC 800M tramite l'interfaccia di comunicazione CI854BIl CI854B include due porte PROFIBUS per realizzare la ridondanza di linea e supporta anche la ridondanza master PROFIBUS.
La ridondanza principale è supportata nella comunicazione PROFIBUS-DP utilizzando due moduli di interfaccia di comunicazione CI854B.La ridondanza master può essere combinata con la ridondanza CPU e la ridondanza CEXbus (BC810)I moduli sono montati su una rotaia DIN e si interfacciano direttamente con il sistema di I/O S800, nonché con altri sistemi di I/O, inclusi tutti i sistemi PROFIBUS DP/DP-V1 e FOUNDATION Fieldbus.
Il DP PROFIBUS deve essere terminato ai due nodi più esterni.Per garantire una corretta terminazione di lavoro il connettore deve essere collegato e alimentato.
Pacchetto comprendente: un'interfaccia di comunicazione CI854BK01 e una piastra base TP854.
(Solo compatibile con il sistema 800xA 6.0.3.2, Compact Control Builder 6.0.0-2 e oltre.Per ulteriori informazioni, consultare l'aggiornamento del prodotto.)
Informazioni generali
| Protocollo |
PROFIBUS DP-V1 |
| Numero dell'articolo |
3BSE069449R1 (CI854BK01) |
| Padrone o schiavo |
Maestro. |
| Numero di canali |
2 |
| Velocità di trasmissione |
9.6 - 12 000 kbit/s |
| Redundanza di linea |
- Sì, sì. |
| Redundanza dei moduli |
- Sì, sì. |
| Swap a caldo |
- Sì, sì. |
| Utilizzato in combinazione con il controller HI |
- Sì, sì. |
Dati dettagliati
| Unità massime sul bus CEX |
12 |
| Collegamento |
DB femmina (9-pin) |
| Tipo di consumo 24 V. |
190 mA |
Ambiente e certificazione
| Temperatura, funzionamento |
55 °C |
| Classe di protezione |
IP20 secondo EN60529, IEC 529 |
| Marcatura CE |
- Sì, sì. |
| Certificati marini |
ABS, BV, DNV-GL, LR, RS, CCS |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
Caratteristiche e vantaggi
- Utilizzato per il collegamento di strumenti di I/O remoti e di bus di campo tramite PROFIBUS DP
- Possibile collegare il PROFIBUS PA al CI854B tramite il dispositivo di collegamento PROFIBUS LD 800P
- Il CI854B può essere ridotto
Dimensioni
| Altezza |
185 mm |
| Larghezza |
59 mm (2.3 pollici) |
| Profondezza |
127.5 mm (5,0 pollici) |
| Peso (compresa la base) |
700 g (1,5 libbre) |
