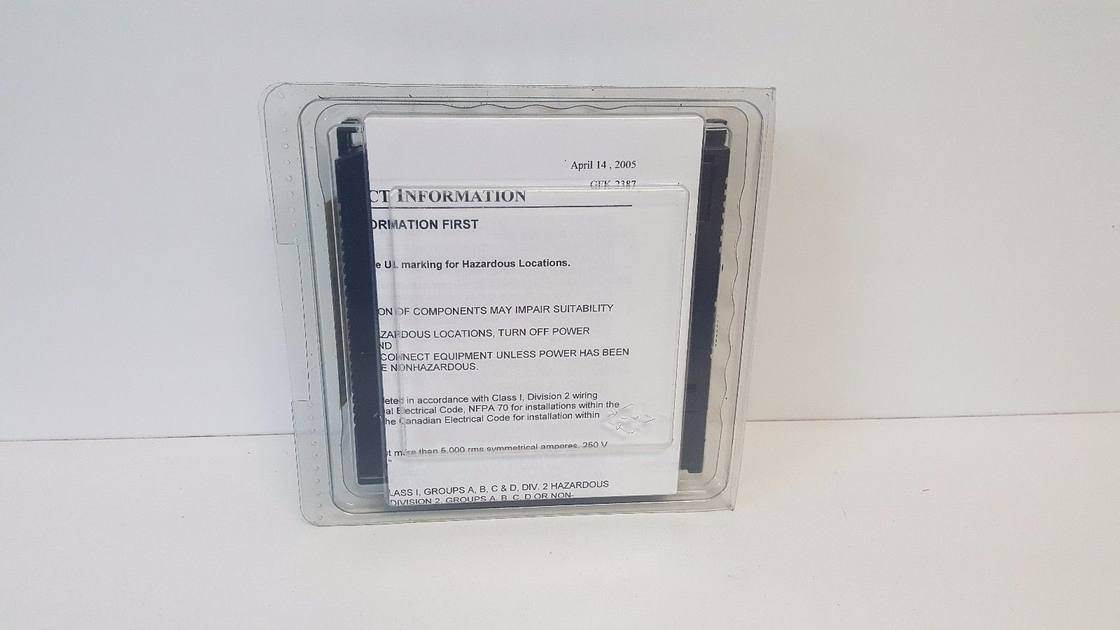

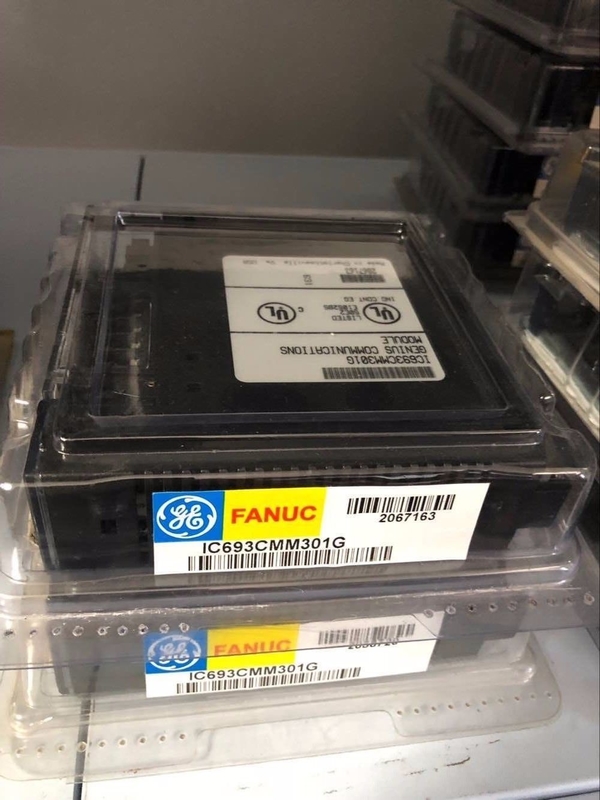

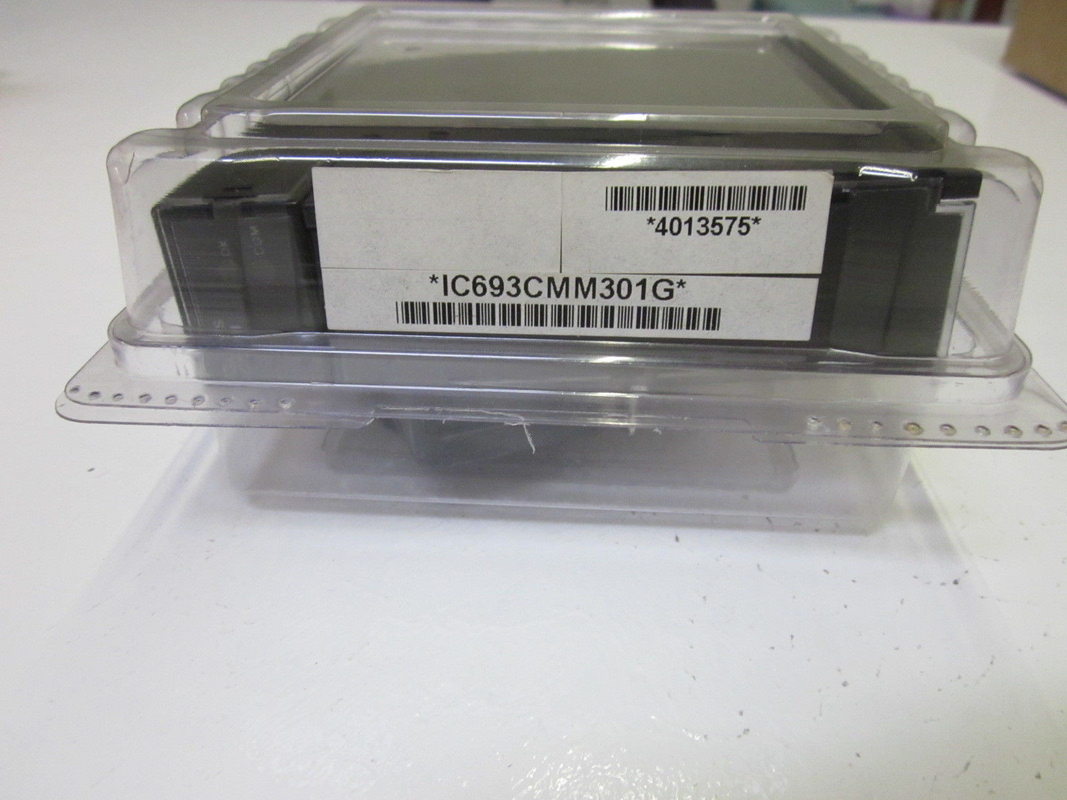

MODULO DI COMUNICAZIONI DEL GENIO DI GE FANUC IC693CMM301 GCM (256 BIT)

Descrizione diGE FANUCIC693CMM301 GENIUS COMMUNICATIONS MODULE GCM (256 BITS)

Rapidi dettagli:

• IC693CMM301
• GENIUS COMMUNICATIONS MODUL
• GCM (256 BITS)
• Fornisce comunicazioni automatiche di "dati globali" tra un PLC di serie 90-30 e fino a 7 altri dispositivi

Descrizione del prodotto

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCs. Con l'uso di controller genius bus, i PLC serie 90-70, serie 6 e serie 5 possono comunicare facilmente. 0-32 dispositivi possono essere collegati su un Genius Bus.Il bus Genius si collega alla scheda terminale sul fronte del modulo GCM. Il modulo di comunicazione Genius può essere installato su una piastra base della serie 90-30 CPU, una piastra base di espansione o una piastra base remota.il modulo deve essere installato sulla piastra base della CPUIl modulo di comunicazione genius può essere utilizzato per molte applicazioni che possono includere: monitoraggio dei dati da un computer industriale e comunicazioni di gruppo a gruppo tra dispositivi sul bus.

Il bus IC693CMM301 Genius Communications utilizza una rete immunitaria al rumore in modo da offrire una rapida trasmissione dei dati di controllo in tempo reale.I PLC della serie 90-30 sono in grado di connettersi tra loro tramite un bus seriale Genius I / O con l'aiuto di una coppia tortuosa standardÈ importante utilizzare il cavo corretto per garantire una buona prestazione del sistema.I moduli di comunicazione Genius hanno indicatori LED situati nella parte anteriore. Durante le normali operazioni, è acceso per mostrare lo stato operativo del modulo. OK indica lo stato del modulo GBC in cui il LED si accende quando viene eseguito il controllo di potenza.COM mostra lo stato del bus di comunicazione Genius. Questo indicatore rimane continuamente acceso, indicando che il bus sta funzionando bene.l' indicatore lampeggia e alla fine si spegne mostrando ci sono errori di bus e nessuna comunicazione dal PLCFino a otto moduli di comunicazione genio potranno essere utilizzati in un sistema PLC serie 90-30.La quantità di circuiti I/O serviti da un singolo bus Genius dipende dalle varie forme di dispositivi I/O utilizzati e dalla quantità di memoria memorizzata nella CPU.
