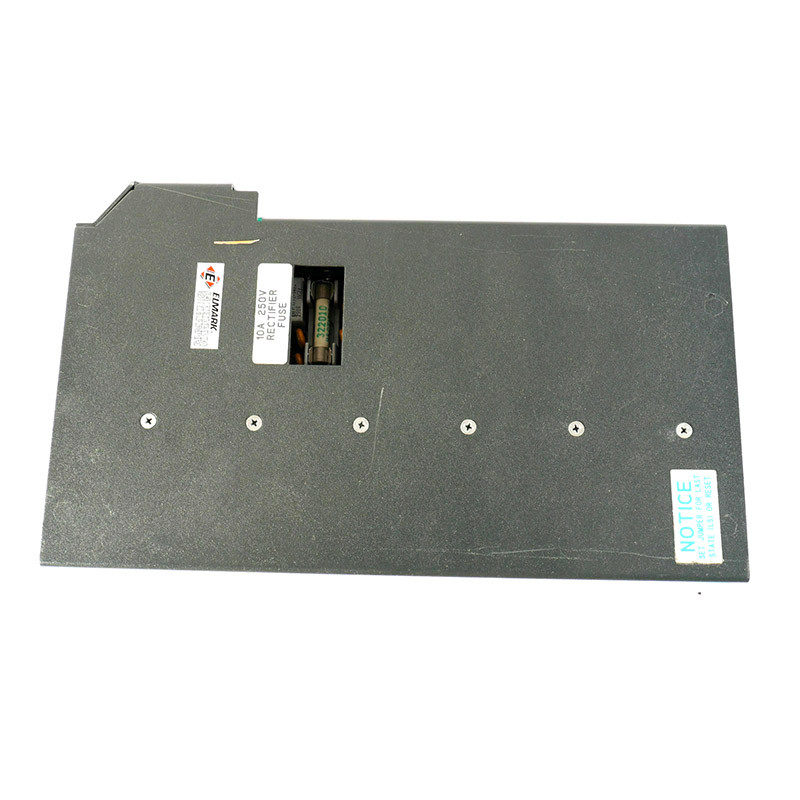

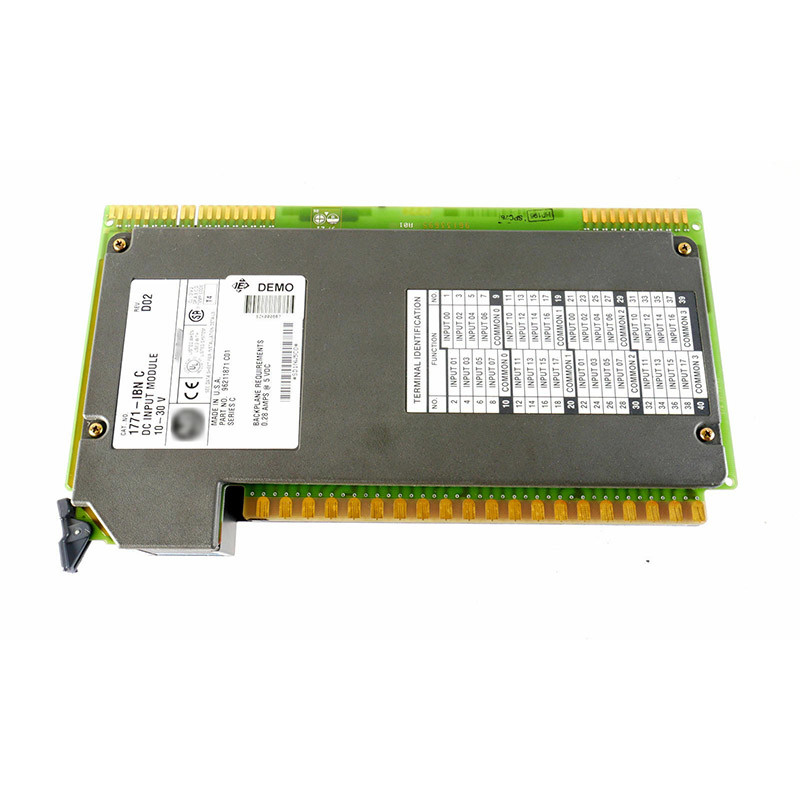

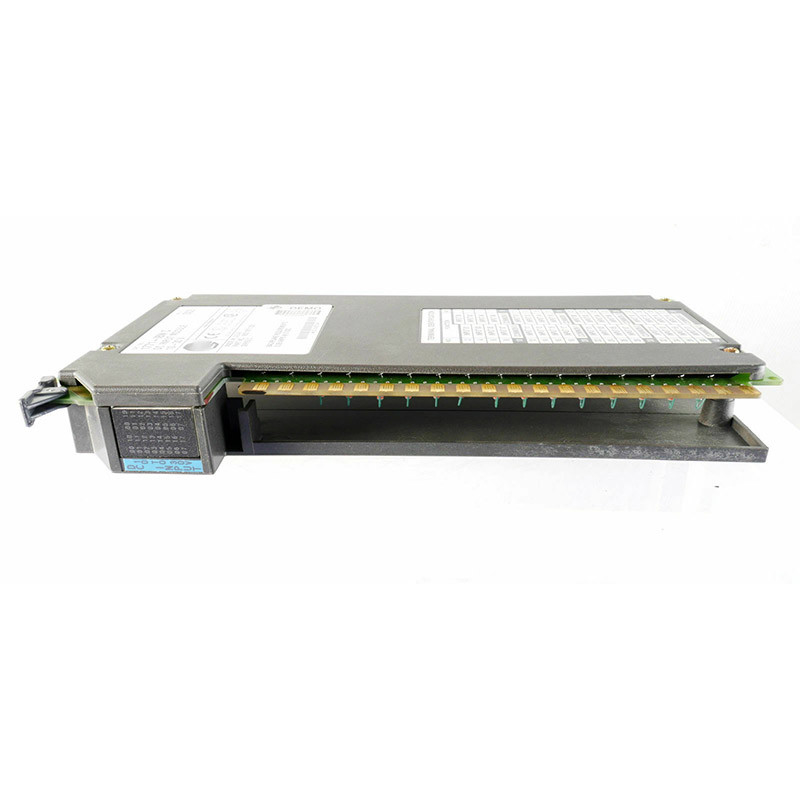

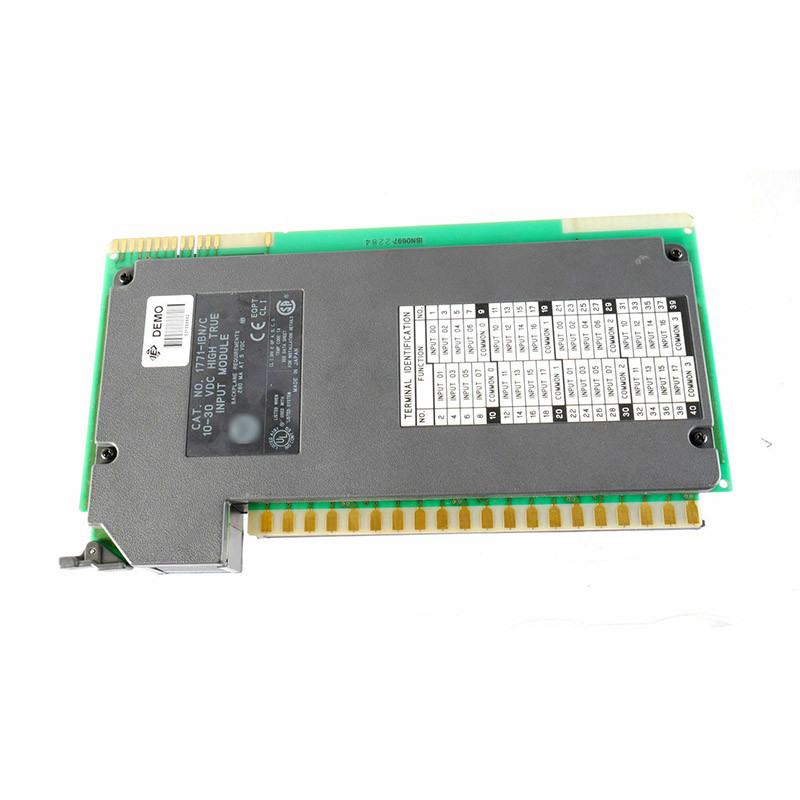

Modulo di ingresso discreto Allen Bradley 1771-IBN PLC 5, 32 canali di ingresso
| Ritardo tipico del segnale AC (spento) |
20 (+/- 15) ms |
| Braccio di cablaggio |
1771-WN |
| Ritardo tipico del segnale DC (spento) |
N/D |
| Ritardo tipico del segnale DC (acceso) |
6 (+/- 2) ms (filtro digitale) |
| Corrente massima di stato OFF DC |
1,7 milliampere |
| Corrente del backplane |
280 milliampere |
| Tensione operativa DC |
10-30 Volt |
| Numero di ingressi |
32 ingressi (4 set da 8) |
| Tipo di modulo |
Modulo di ingresso digitale DC |
| Numero di parte/Codice catalogo |
1771-IBN |
| Ritardo tipico del segnale DC (spento) |
N/D |
| Braccio di cablaggio |
1771-WN |
| Marca |
AB |
Informazioni sul 1771-IBN
L'AB 1771-IBN è un modulo di ingresso discreto da 24VDC della famiglia di prodotti bulletin 1771. Questo modulo è un modulo Programmable Logic Controller (PLC) utilizzato per interfacciarsi con dispositivi di segnalazione esterni come interruttori, sensori, contatti ausiliari che consentono il flusso di tensione da 24VDC o tensione di segnale con un intervallo di 10-30VDC.
Il 1771-IBN dispone di trentadue (32) canali di ingresso con un intervallo di ingresso nominale di 4,7 mA @ 10VDC o 15,6 mA @ 30VDC. Ha una corrente minima di stato OFF di 1,7 mA @ 5VDC. Ogni canale di questo modulo ha una tensione di stato OFF di 5VDC, massima, e una tensione di stato ON di 10VDC, minima. Il ritardo del segnale di ingresso del modulo è di 6 ms +/- 2 ms dalla propagazione da basso ad alto e da alto a basso. Ha una dissipazione di potenza di 16,4 Watt, massima, e una dissipazione termica di 53,3 BTU/ora, massima, e un minimo di 5,1 BTU/ora di dissipazione minima. Questo modulo ha un assorbimento di corrente del backplane di 280 mA a 5VDC, massimo.
Quando si collegano dispositivi di segnale a questo modulo di ingresso, la dimensione appropriata del filo è filo di rame solido o intrecciato da 0,25-2,5 mm² (22...14 AWG) con una classe di isolamento di 75 °C (167 °F) o superiore e uno spessore massimo di isolamento di 1,2 mm (3/64 pollici). Richiede un braccio di cablaggio sul campo con il codice catalogo 1771-WN con una coppia di serraggio delle viti del braccio di cablaggio di 1,0 Nm. Ha un involucro di tipo aperto.
Il 1771-IBN è configurato utilizzando il software di programmazione RSLogix5, che è il software di programmazione per l'intera famiglia di prodotti PLC5. Il 1771-IBN utilizza un registro da 32 bit che rappresenta direttamente ciascun canale del modulo. Inoltre, il 1771-IBN dispone di trentadue (32) indicatori LED, dedicati a ciascuno dei canali di ingresso.
Controlla direttamente lo stato dei bit corrispondenti nella tabella dati del PLC. Fornisce un design modulare con un modo salvaspazio per aggiungere ingressi a un sistema di controllo PLC. Viene fornito con un braccio di cablaggio 1771-WN per sostituire il modulo, eliminando la necessità di scollegare il cablaggio. È un modulo serie C e supporta l'indirizzamento I/O a 1/2 e 1 slot. È compatibile con dispositivi di commutazione sorgente come interruttori a contatto pulito, trasmettitori elettromeccanici e dispositivi di commutazione a pannello come selettori e pulsanti.
Il modulo 1771-IBN ha 32 ingressi (4 set da 8) con una categoria di tensione DC Sink (carico sorgente) da 10 a 60 V. Ha un intervallo di tensione operativa da 10 a 30 V DC. Ha un ritardo tipico del segnale di 6 ms (+/-2) allo stato On-DC e 6 ms (+/-2) allo stato Off-DC. Ha una corrente massima di stato OFF di 1,7 mA e un carico di corrente del backplane di 280 mA. Ha una dissipazione di potenza massima di 15,6 W e una dissipazione termica di 53,3 BTU/ora. Viene installato in uno chassis I/O 1771 contenente un processore PLC. Le bande di codifica per inserirlo nello slot corretto si trovano tra i pin 18 e 20 per il connettore superiore e tra i pin 14 e 16 per il connettore inferiore.
Il modulo 1771-IBN ha 32 indicatori di stato sul pannello frontale. Contiene isolamento optoelettronico per proteggere i circuiti del sistema da transitori elettrici. Contiene inoltre una funzione di filtraggio dell'ingresso per ridurre il rumore elettrico.
