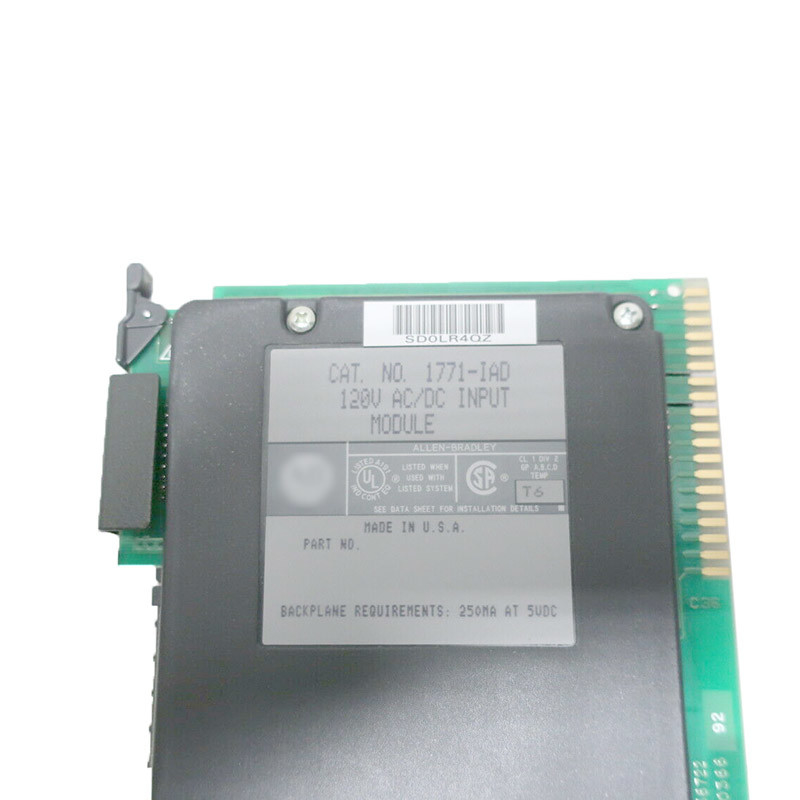

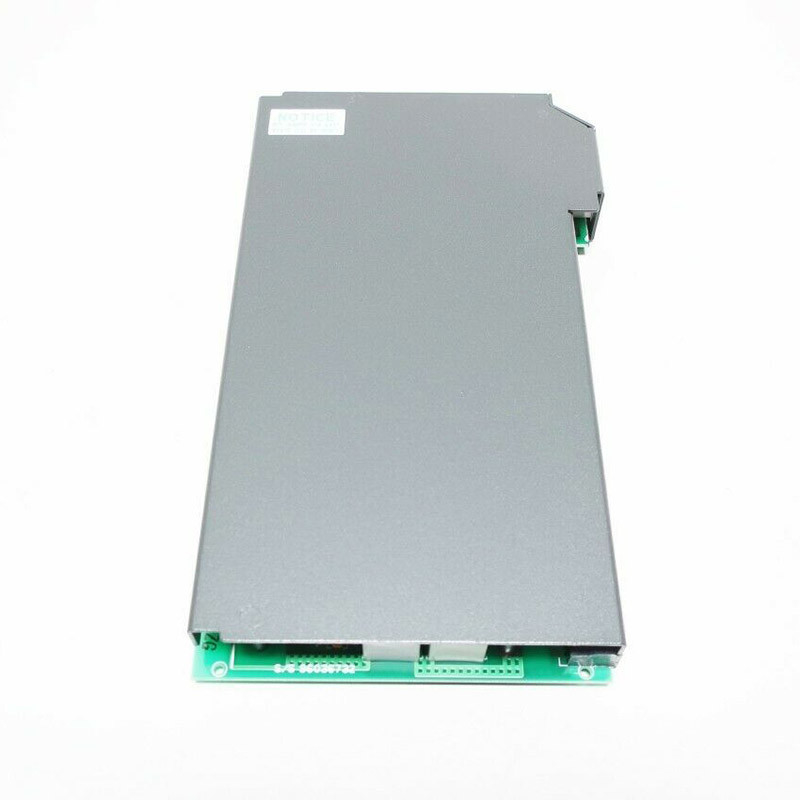

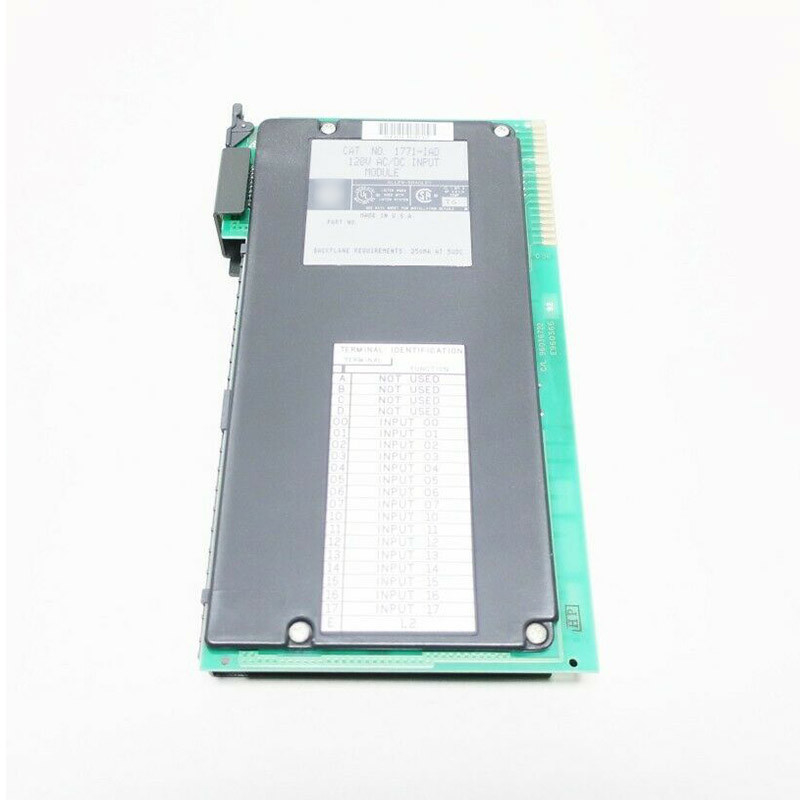

Allen Bradley 1771-IAD Modulo di Ingresso Discreto a 16 Canali AC DC

L'AB 1771-IAD è un modulo di ingresso discreto. Questo modulo fa parte della famiglia 1771 di Controllori Logici Programmabili (PLC). Questo modulo è progettato per accettare tensioni di segnale AC e DC come 120VAC con frequenza di 50/60 Hz e 125VDC. Dispone di Sedici (16) canali di ingresso ed è compatibile per l'installazione in una varietà di chassis 1771 come 1771-A1B fino ad A4B o chassis I/O universali successivi. Può anche essere installato negli chassis 1771-AM1 e AM2.

Il 1771-IAD è utilizzato principalmente per interfacciarsi con dispositivi discreti come pulsanti, interruttori di varie tipologie, contatti ausiliari di relè, contattori e altri dispositivi.

Il 1771-IAD ha un ritardo del segnale di ingresso come 120V ac/60Hz: 5ms (+3ms) o 20ms(+5ms) selezionabile, 120V dc: 3ms (+0.1ms) o 10ms (+1ms) selezionabile per la transizione da Spento ad Acceso e 25ms (+5ms) per 120V ac o dc per la transizione da Acceso a Spento. Ha un intervallo di tensione di stato Acceso da 79 VAC a 138VAC o VDC. Ha una dissipazione di potenza massima di 8,8 Watt e minima di 1,0 Watt con dissipazione termica di 30,1 BTU/ora, massima e 3,42 BTU/ora, minima. Ha un assorbimento di corrente del backplane di 195 mA a 5V.

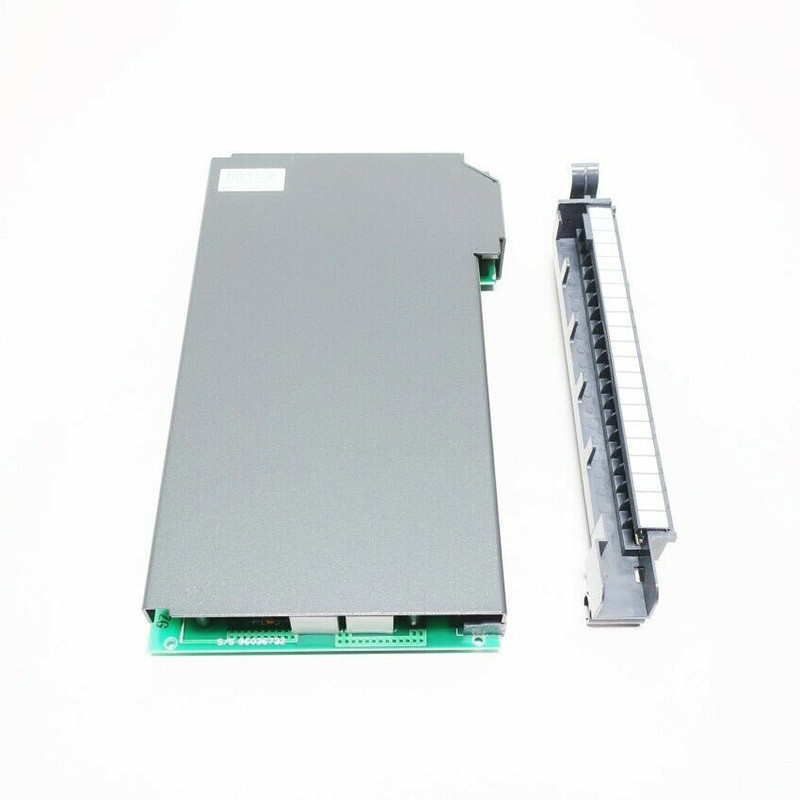

Il 1771-IAD utilizza un braccio di cablaggio sul campo 1771-WH. Questo braccio di cablaggio sul campo è paragonabile a blocchi terminali rimovibili, utilizzato per il cablaggio modulare e la semplificazione dell'installazione e della manutenzione del modulo di ingresso. Quando si installa il 1771-IAD in uno qualsiasi degli chassis compatibili, richiede una posizione di codifica tra 10 e 12 o tra 14 e 16.

L'AB 1771-IAD è un Modulo di Ingresso Digitale AC/DC PLC 5. Contiene informazioni su vari dispositivi di ingresso come pulsanti, finecorsa, spie luminose, avviatori motore e annunciatori per interfacciarsi con sensori e attuatori on/off. Fornisce un design modulare con un mezzo salvaspazio ed economico per aggiungere ingressi a un sistema di controllo PLC. Viene fornito con un braccio di cablaggio 1771-WH per sostituire il modulo, eliminando la necessità di scollegare il cablaggio. È un modulo serie D e supporta indirizzamenti I/O di ½, 1 e 2 slot.

Il modulo 1771-IAD ha 16 ingressi con una categoria di tensione 120V AC/DC. Ha un intervallo di tensione operativa da 79 - 138V AC o da 79 - 138V DC. Ha un ritardo tipico del segnale di 5ms (+/-3) allo stato AC acceso, 3ms (+/-0.1) o 10ms (+/-1) allo stato DC acceso e 25ms (+/-5) allo stato AC/DC spento. Ha una corrente massima di stato spento di 3mA per AC e 0,8mA per DC e un carico di corrente del backplane di 195mA. Ha una dissipazione di potenza massima di 8,8W e una dissipazione termica di 30,1 BTU/ora. Viene installato in uno chassis I/O 1771 contenente un processore PLC. Le bande di codifica per inserirlo nello slot corretto si trovano tra i pin 14 e 16 per il connettore superiore e tra i pin 10 e 12 per il connettore inferiore.

Il modulo 1771-IAD ha 1 indicatore verde di modulo attivo e 16 indicatori rossi di stato per l'indicazione del lato logico del sistema sul pannello frontale. Contiene isolamento optoelettronico per proteggere i circuiti del sistema dai transitori elettrici. Contiene anche una funzione di filtraggio dell'ingresso per ridurre il rumore elettrico.
