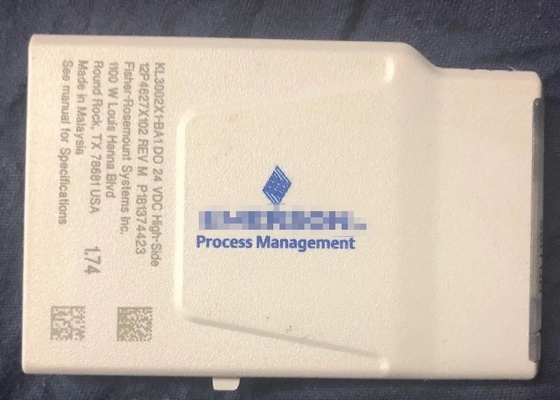

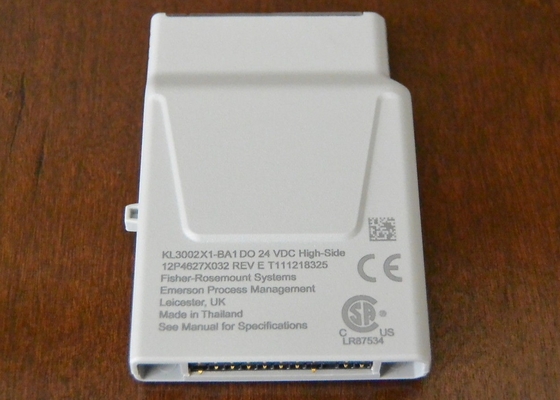

EMERSON KL3002X1-BA1 1mm da picco a picco da 2 a 13.2Hz; 0.7g a partire da 13,2 a 150Hz, FANNO 24 VCC di INCANTO LATERALE D'ALTEZZA.

EMERSON KL3002X1-BA1 1 mm Pico a Pico da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz, DO 24 VDC HIGH SIDE CHARM.

Ulteriori informazioni:

CHARM Bus potenza nominale +6,3 VDC a 32 mA
Classificazione del circuito di campo +24 VDC a 5 mA

Temperatura ambiente - da 40 a 70 ° C
Shock 10 g 1⁄2 onde sinusale per 11 msec
Vibrazione 1 mm Pico a Pico da 2 a 13,2 Hz; 0,7 g da 13,2 a 150 Hz
Contaminanti presenti nell'aria ISA-S71.04
Contaminanti presenti nell'aria di classe G3
Umidità relativa da 5 a 95% Non condensabile IP 20
Classificazione posizione chiave del blocco terminale 3C

Nota: per il numero di serie, il luogo e la data di fabbricazione, fare riferimento all'etichetta del prodotto.

Attenzione: il prodotto contiene istruzioni specifiche per l'installazione, la rimozione e il funzionamento in aree pericolose.Si rimanda al documento 12P5403 "DeltaV Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installation Instructions"Altre istruzioni di installazione sono disponibili nel manuale " Instalazione dell'hardware della serie DeltaV S e CHARMs ".

Questa unità non può essere rimossa o inserita con il sistema alimentato.

I circuiti di campo non scintillanti DEVONO essere disattivati prima di rimuovere e inserire un CHARM.

Per i circuiti non scintillanti, il fusibile su un blocco terminale CHARM non può essere rimosso quando la potenza del campo è alimentata.

Un sistema di chiusura garantisce la compatibilità tra un CHARM e il blocco terminale CHARM quando il CHARM è installato sul blocco terminale.

I tasti del blocco terminale vengono impostati automaticamente la prima volta che il CHARM viene installato sul blocco terminale.ripristinare le chiavi rimuovendo il blocco terminale e rilasciando le chiavi dalla posizione bloccata.
